En principio, las bandas de diseño son barras de resultado generadas manual o automáticamente con funciones ampliadas. Permiten el diseño simplificado de superficies planas de hormigón a través de elementos de barra. Este enfoque se utiliza principalmente en los EE.UU. y Canadá. El método mencionado en ACI 318-19 [1] sección 8.4.1, puede aplicarse a la flexión de losas de hormigón armado bidireccionalmente para llevar a cabo el diseño con una distribución promedio de los momentos.
Asignado a superficie/línea n.º

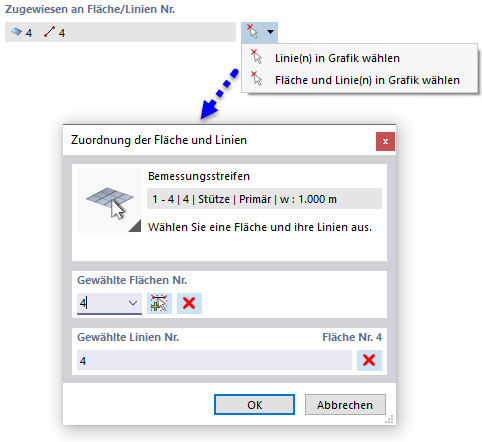

Determine para qué superficie o línea se debe generar la banda de diseño. El botón de lista ofrece dos opciones para definir los objetos gráficamente en la ventana de trabajo.

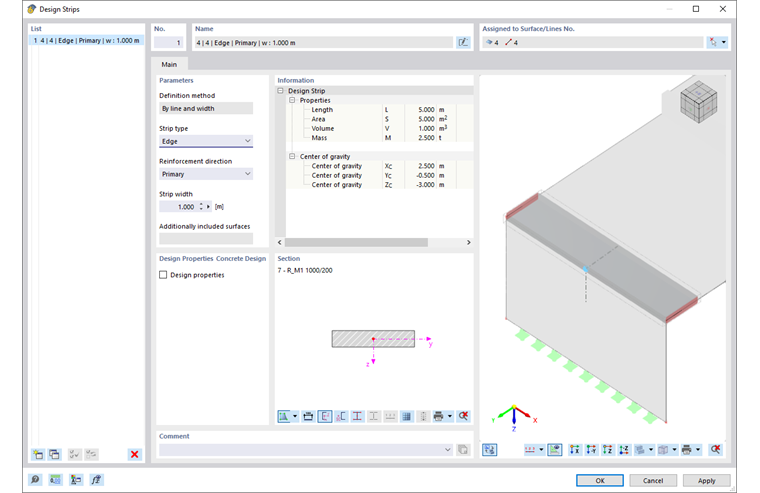

Parámetros
El 'método de definición' para una banda de diseño está actualmente regulado por la línea del modelo y su ancho. La sección de la banda se genera a partir del grosor del área y del ancho de la banda.
Para colocar adecuadamente la banda de diseño en la línea, elija una de las siguientes opciones en la lista de 'tipo de banda':
- Soporte – disposición centrada en filas de soportes (para diseño de momentos de soporte de losas continuas)
- Centro – disposición en el campo entre filas de soportes (para diseño de momentos de campo); adyacente a bandas de soporte o límite
- Límite – disposición excéntrica a lo largo de la línea de delimitación de la superficie
Estas denominaciones solo sirven para la descripción de las bandas. No tienen influencia en el cálculo.
Determine qué 'dirección de refuerzo' es relevante para la banda de diseño:
- Primario – refuerzo principal
- Secundario – refuerzo transversal
Esta denominación también tiene carácter descriptivo únicamente.
Indique el 'ancho de la banda' que se debe considerar para la integración de los esfuerzos internos en la barra de resultado. Con el Asistentes de bandas de diseño se pueden generar los anchos de banda según reglas de distancia.
Propiedades de diseño
Si en la configuración básica del modelo está activado el complemento Diseño de Hormigón, en la pestaña 'Refuerzo' puede definir el tipo y la disposición del refuerzo.
Información
En esta sección se muestran además de las propiedades geométricas de la banda de diseño, información sobre volumen, masa y centro de gravedad, derivada de las propiedades del material.
Sección transversal
Para su información se muestra la sección transversal de la barra de resultado. La altura del perfil rectangular macizo resulta del grosor de la losa, y el ancho del ancho de la banda.
