A veces es necesario realizar investigaciones más detalladas de ciertas áreas de una estructura de barras, por ejemplo, para evaluar la distribución de fuerzas internas en un soporte o para examinar una esquina de un marco como un modelo de superficies. Para ello, puede modelar la sección transversal de la barra a través de varios objetos de superficie, lo que sin embargo requiere esfuerzo. La función Descomponer barra en superficies simplifica la tarea de representar un elemento de barra 1D a través de elementos de superficie 2D.

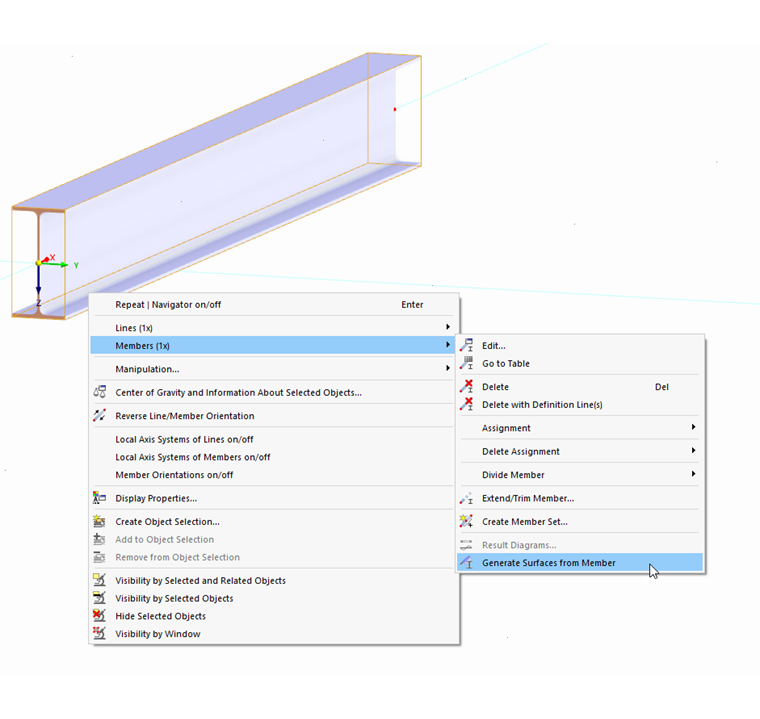

Haga clic derecho en la barra para abrir su menú contextual. Allí, en la entrada Barras, seleccione la función Descomponer barra en superficies.
A partir de la geometría de la sección transversal y de la barra, se generan superficies con los espesores correspondientes. En esta conversión, se pierde la información sobre el objeto estructural 'barra'.
