Alargar o recortar línea/barra

RFEM ofrece la posibilidad de ajustar la longitud de una línea o de una barra mediante un cuadro de diálogo. Para ello, haga clic con el botón derecho del ratón en la línea o en la barra para abrir el menú contextual del objeto. Allí seleccione la función Alargar/recortar línea o Alargar/recortar barra. De este modo, no solo puede ajustar la longitud de forma general, sino también prolongar la línea o la barra hasta otro objeto.

Las funciones de edición también están disponibles en el menú Herramientas mediante las opciones Modificar líneas → Alargar o recortar líneas o Modificar barras → Alargar o recortar barras.

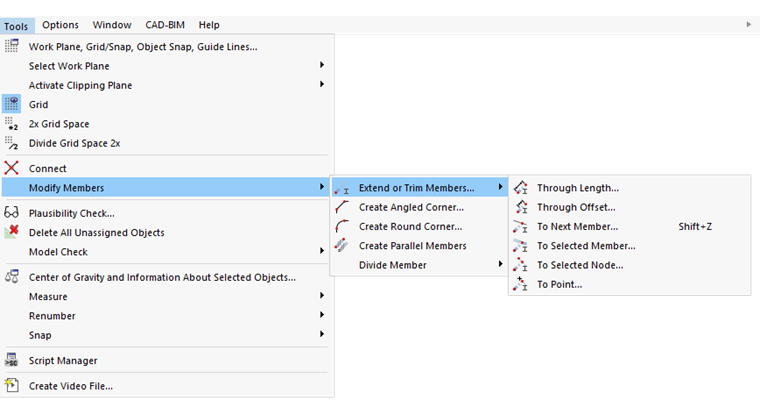

Funciones del menú para alargar o recortar barras

Alternativamente, utilice el botón de lista desplegable o en la barra de herramientas CAD (véase la imagen Herramientas de modelado ).

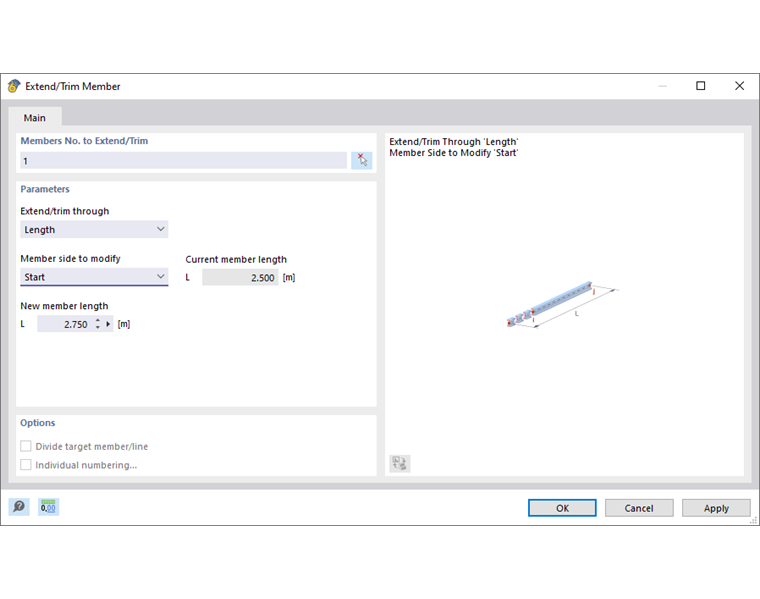

Cuadro de diálogo 'Alargar/recortar barra'

En la lista 'Alargar/recortar mediante' están disponibles las siguientes opciones:

• Longitud: modifica la longitud total de la línea o de la barra según la medida definida por el usuario.
• Desviación: alarga uno o ambos lados de la línea o de la barra según la medida de desviación Δ. Un valor negativo acorta dicho(s) lado(s).
• Hasta la barra / línea más próxima: produce un alargamiento hasta la barra o la línea más cercana que forme una intersección con la línea recta de la barra o de la línea.
• Hasta la barra seleccionada: alarga la línea o la barra hasta la perpendicular de otra barra, cuyo número debe indicarse o definirse gráficamente con el botón . El punto perpendicular en la barra se define mediante la 'Distancia'.
• Hasta la línea seleccionada: alarga la línea o la barra hasta la perpendicular de otra línea, cuyo número debe indicarse o definirse gráficamente con el botón . El punto perpendicular en la línea se define mediante la 'Distancia'.
• Hasta el punto: alarga la línea o la barra hasta un punto cualquiera, cuyas coordenadas deben indicarse o definirse gráficamente con el botón .
• Hasta el nudo seleccionado: alarga la línea o la barra hasta un nudo, cuyo número debe indicarse o definirse gráficamente con el botón .

Las opciones 'Hasta el punto' y 'Hasta el nudo seleccionado' son adecuadas para alargar una línea o una barra en el plano definido por el objeto y el punto o nudo.

Defina en la lista 'Lado de la línea a alargar' o 'Lado de la barra a alargar' la dirección en la que debe realizarse la modificación de la longitud:

• Ambos: produce un ajuste por ambos lados. En este caso, la longitud total L se refiere al centro de la línea o de la barra, o la línea o la barra se alarga por ambos lados según la desviación Δ – o hasta las dos líneas o barras más próximas.
• Inicio: la longitud de la línea o de la barra se ajusta únicamente en el lado del nudo inicial.
• Final: la longitud de la línea o de la barra se ajusta únicamente en el lado del nudo final.
