El Asistente de cargas facilita la tarea de aplicar cargas de viento conforme a la norma sobre barras y superficies del modelo.

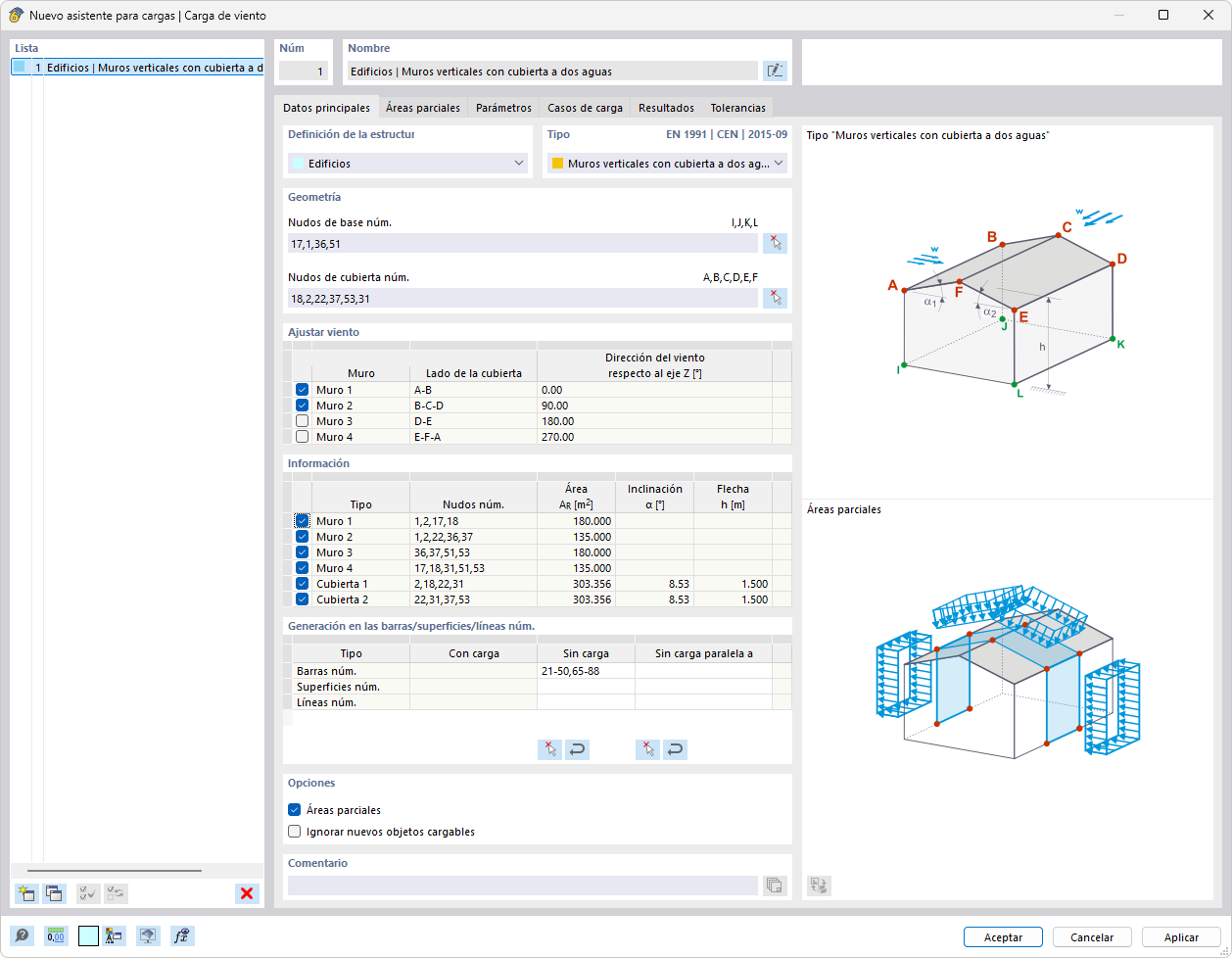

Base
La pestaña Base gestiona los parámetros geométricos de la cubierta y, en su caso, del edificio.
Definición de la estructura
Defina si las cargas de viento deben generarse sobre la cubierta y las paredes de un edificio o solo sobre la cubierta. En la lista están disponibles las siguientes opciones:
- Edificio
- Cubiertas exentas
Tipo
Según la definición de la estructura, en la lista están disponibles las siguientes formas de edificio o cubierta:
- Paredes verticales con cubierta plana/a un agua
- Paredes verticales con cubierta a dos aguas
- Cubierta plana/a un agua
- Cubierta a dos aguas
Si genera la carga de viento sobre paredes con cubierta, primero defina los 'nodos de esquina base' del edificio. Para ello, utilice el botón
y haga clic sucesivamente en los cuatro nodos de esquina de la planta en la ventana de trabajo.

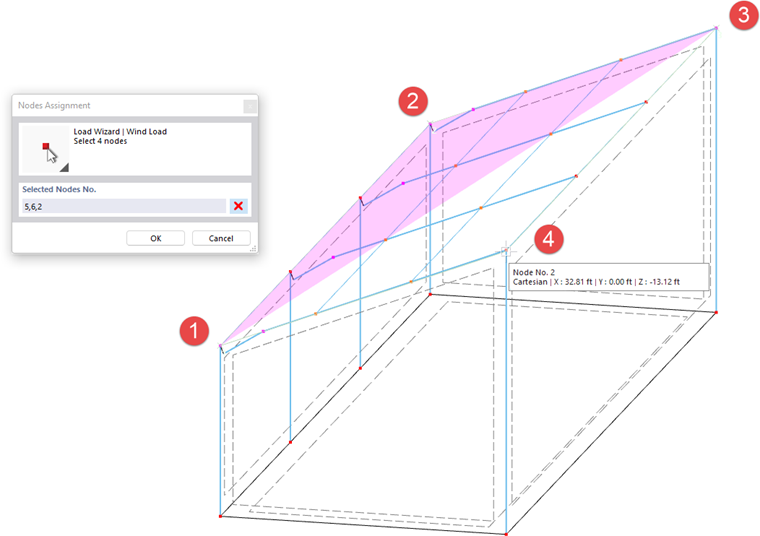

A continuación, defina el contorno del plano de cubierta, como también en el caso de carga de viento solo sobre cubiertas, haciendo clic de nuevo en los cuatro o seis nodos de esquina del/los plano(s) mediante el botón
. En caso de voladizos de cubierta, seleccione los nodos superiores de pared, no los nodos de cubierta.
Flujo de viento perpendicular a / Flujo de viento en dirección
En la tabla se enumeran cuatro direcciones de incidencia. Las direcciones del viento se refieren a los lados de la cubierta según el esquema gráfico. Puede controlar con las casillas de verificación qué direcciones son válidas para la generación de la carga.
Definir pared / cubierta cargada
La tabla ofrece una vista general de las propiedades del/los plano(s) de pared o de cubierta. Si es necesario, puede excluir lados de pared o de cubierta de la asignación de cargas mediante las casillas de verificación.
Generado en barras/superficies/líneas n.º
En esta sección se indican las barras, superficies y líneas que reciben una carga de viento parcial. Las entradas están disponibles en cuanto se ha generado la carga de viento a partir de los datos completos con el botón
.
Para excluir determinadas barras, superficies o líneas del reparto de cargas, haga clic en un campo de la columna 'Sin carga'. Con el botón

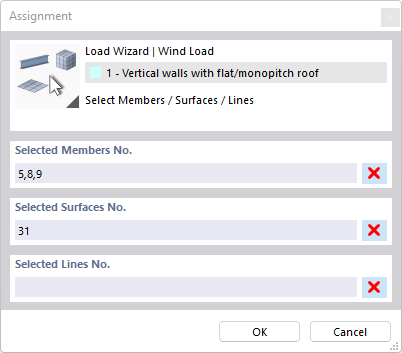

puede entonces seleccionar en la ventana de trabajo los objetos sin carga, como por ejemplo arriostramientos o correas. También puede indicar una barra patrón o una línea patrón que discurra paralela a las barras o líneas sin carga. De este modo no es necesario seleccionar los objetos individualmente.
Opciones
Con la casilla de verificación 'Subáreas' tiene la posibilidad de generar cargas para determinadas zonas del cerramiento del edificio. La carga de viento solo se aplica a los elementos de las áreas que puede definir en la pestaña Subáreas.
Si activa la casilla de verificación 'Ignorar nuevos objetos cargables', la carga de viento actúa solo sobre los objetos indicados en la sección Generado en barras/superficies/líneas n.º. Las barras, superficies o líneas que añada posteriormente al plano de carga no recibirán parte de la carga de viento.
Subáreas
En la pestaña Subáreas puede definir zonas de las superficies de cubierta y pared en las que actúa la carga de viento. Las cargas solo se generan para los elementos de estas subáreas. El resto de las áreas no recibe cargas de viento.
Defina las subáreas fila por fila introduciendo sus 'nodos de esquina'. Con los dos botones al final de la tabla también puede definir las subáreas de forma gráfica.
|
|
Haga clic sucesivamente en los nodos de esquina de un área (véase la imagen Definir nodos). |
|
Haga clic sucesivamente en las celdas (véase la imagen Seleccionar celdas). |
Parámetros
En la pestaña Parámetros puede definir los parámetros de carga y tener en cuenta condiciones de contorno especiales para la generación.
Definición

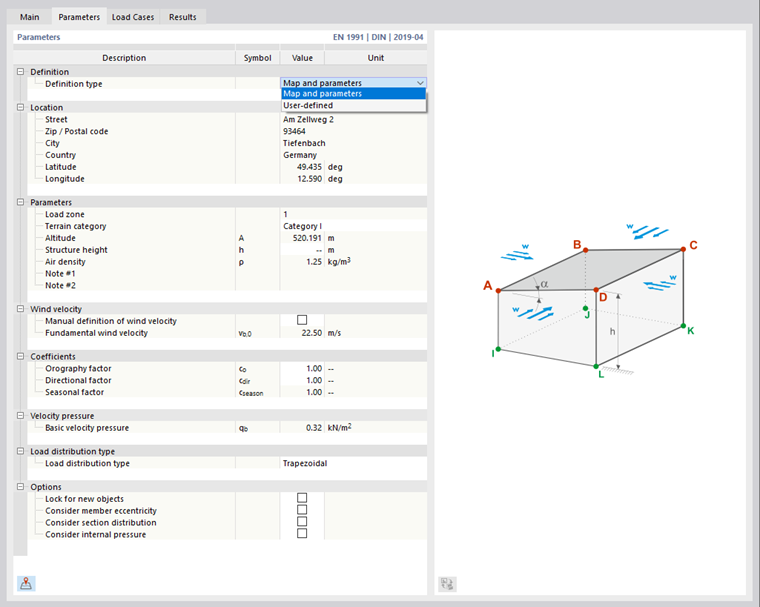

Si ha adoptado la ubicación del mapa en línea en los datos base de la pestaña Parámetros del modelo, el tipo de definición 'Mapa y parámetros' está preseleccionado. La carga de viento se determina automáticamente. Con el botón
también puede abrir el mapa de cargas de viento en esta pestaña.
Con el tipo de definición 'Definido por el usuario' puede establecer manualmente la zona de viento, la categoría de terreno, la altitud y el valor de la velocidad básica del viento.
Parámetros
Si la 'Zona de carga' no se ha introducido automáticamente, puede seleccionarla en la lista. Las entradas están adaptadas a la norma que ha definido en la pestaña Normas I en los datos base del modelo.
La 'Categoría de terreno' así como la 'Altitud sobre el nivel del mar' suelen estar predefinidas a partir de los parámetros del modelo, pero también pueden definirse manualmente. Influyen en el valor básico de la velocidad básica del viento. La 'altura de la estructura' se toma de la geometría del modelo en los asistentes de cargas para paredes. En caso de cargas de viento sobre cubiertas, el valor debe definirse manualmente.
Velocidad del viento
El valor básico de la velocidad básica del viento vb,0 está predefinido a partir de los datos geográficos. Si desea modificar el valor, active la casilla de verificación 'Definición manual de la velocidad del viento'.
Coeficientes
El 'factor de dirección' cdir y el 'coeficiente de estación' cseason intervienen en la determinación de la velocidad básica del viento (véase EN 1991-1-4, 4.2).
Presión dinámica
La 'presión dinámica básica' qb según EN 1991-1-4, (4.10), es necesaria para determinar la presión dinámica de ráfaga, que incluye las variaciones de velocidad medias y de corta duración.
Distribución de cargas
Actualmente, sobre las barras solo se generan cargas trapezoidales, que resultan de las proporciones de carga.
Opciones
Si activa la casilla de verificación 'Bloquear para nuevos objetos', la carga de viento actúa solo sobre las barras, superficies o líneas existentes actualmente en los planos según la definición en la pestaña 'Base'. Los objetos que añada posteriormente en una pared o plano de cubierta no recibirán parte de la carga de viento.
La opción 'Tener en cuenta la excentricidad de barra' controla si la carga de viento actúa sobre las barras del plano sin considerar excentricidades (ajuste predeterminado). Si activa la casilla de verificación, la carga no se aplicará a barras con un desplazamiento respecto al plano.
Con la casilla de verificación 'Tener en cuenta la distribución de la sección' puede controlar si la carga de viento también actúa sobre las barras inclinadas que resultan de una definición de viga de borde (ajuste predeterminado). Si activa la casilla de verificación, la carga de viento no se aplicará a barras del plano de carga que presenten una variación no uniforme de la sección transversal (véase el capítulo Querschnitt ).
Si activa la casilla de verificación 'Tener en cuenta la presión interior', puede definir en una categoría adicional los coeficientes de presión interior cpi para cada una de las direcciones de incidencia. Así se pueden considerar los efectos producidos por las aberturas en las paredes. En el artículo técnico Bestimmung der Innendruckbeiwerte (cpi) für einstöckige Gebäude gemäß EN 1991-1-4 encontrará indicaciones detalladas sobre este tema.
En la generación de cargas según AISC 7 también puede tener en cuenta el 'momento torsor', que genera la carga de viento alrededor del eje del edificio. Este momento adicional actúa siempre centrado sobre el eje del edificio. El asistente genera diferentes casos de carga para torsión positiva o negativa.
Casos de carga
La pestaña Casos de carga define en qué casos de carga se almacenan las cargas de viento.
Defina para cada una de las direcciones del viento en qué casos de carga deben almacenarse las cargas de viento. Como se describe, por ejemplo, en la EN 1991-1-4, tabla 7.3a, en una cubierta a un agua deben considerarse distintos coeficientes de presión. Para ello, las cargas de presión se generan en el 'Caso w+', y las cargas de succión en el 'Caso w-'. Puede crear los casos de carga correspondientes con el botón
.
Resultados
En la pestaña Resultados encontrará una vista general de los parámetros para la generación de las cargas de viento.

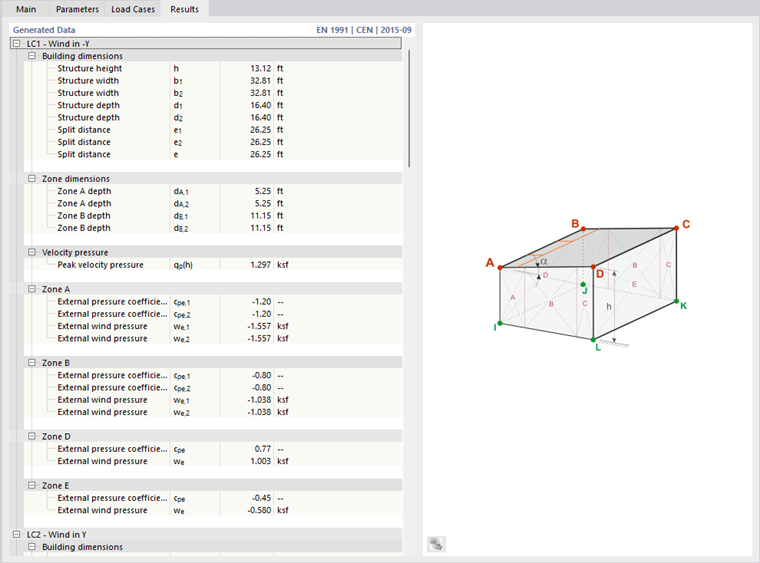

En la tabla se indica el 'coeficiente de presión exterior' cpe y la 'presión exterior del viento' we para cada zona y para cada caso de carga. De este modo puede comprobar las presiones de viento que actúan sobre las superficies exteriores de cada plano de pared y de cubierta.
Tolerancias
En la pestaña Tolerancias puede influir en los criterios según los cuales las barras y los nudos se consideran pertenecientes a un plano o una línea. Los parámetros se describen en el capítulo Cargas de barras a partir de cargas superficiales .
