Estructura

Acotación

Las dimensiones contribuyen significativamente a la comprensión de la modelación. Es posible aplicar diferentes tipos de medidas que se pueden personalizar.

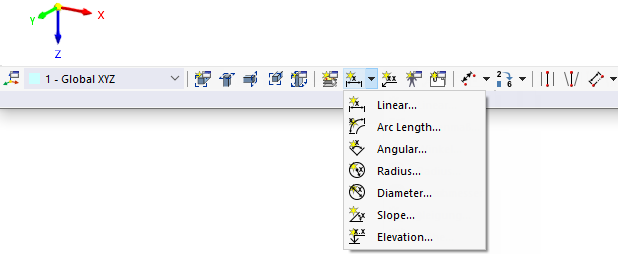

Con las funciones del botón Bemaßung en la barra de herramientas CAD, puedes establecer dimensiones directamente en el modelo.

Para ello, establece los parámetros en el pequeño diálogo Nueva dimensión. Luego haz clic en las entidades que definen la medida en la ventana de trabajo.

Base

Establece en la pestaña Base qué tipo de dimensión tienes y cómo debe diseñarse.

Tipo y estilo de dimensión

En la lista están disponibles diferentes 'tipos de dimensión'. Corresponden a las funciones de los botones (ver imagen Botones para dimensiones).

Lineal Longitud(es) entre dos o más nodos
Medida de arco Longitud entre los nodos de un arco
Ángulo Ángulo entre tres nodos o entre dos líneas
Radio Radio de un círculo o un arco
Diámetro Diámetro de un círculo o un arco
Inclinación Ángulo de inclinación entre una línea y un plano
Altura Cota de altura de un nodo

Las 'propiedades de visualización' controlan con qué símbolos de medida y fuente se mostrará la dimensión. Puedes revisar el 'estilo' actual con el botón Edición : Aparecerá el diálogo 'Propiedades de visualización' con una vista previa de la dimensión. Allí puedes ajustar el estilo para los diferentes tipos de dimensión si es necesario.

Opciones

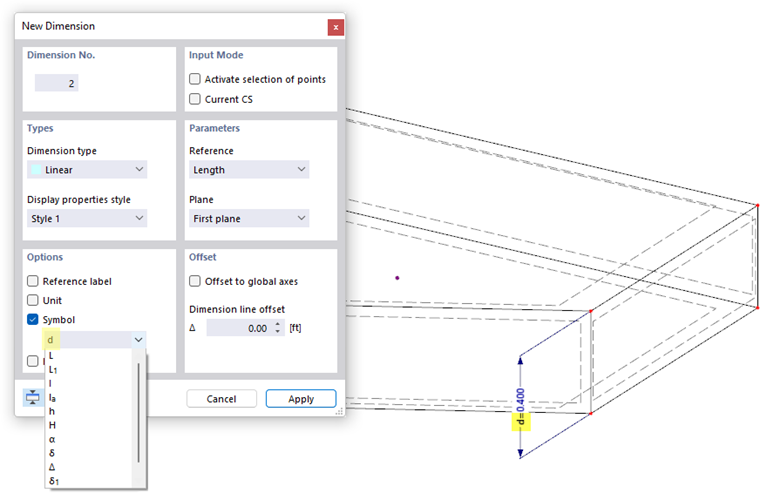

Puedes complementar la dimensión con un símbolo de medida. Introduce el 'símbolo' o selecciona la entrada adecuada de la lista.

Consejo

También puedes utilizar comandos HTML y caracteres especiales (entidades): Con &gamma; por ejemplo, se mostrará el carácter γ, con etiquetas <sub> se logra un subíndice, y con etiquetas <sup> un superíndice (d<sub>1</sub> por ejemplo produce d1).

Parámetros

Para las dimensiones de longitud, puedes establecer los parámetros de referencia en esta sección.

Establece el 'sistema de coordenadas' al cual se refiere la dimensión. Puedes seleccionar un sistema de coordenadas personalizado de la lista o crear uno nuevo con el botón Nuevo .

Con la 'referencia de medida' puedes controlar si la dimensión se refiere a la longitud verdadera entre los puntos de definición o la proyección en una de las direcciones globales.

El 'plano' define dónde se dibujará la línea de medida. Esta configuración se refiere a los ejes del sistema de coordenadas. Cuando cambias entre las entradas de la lista como 'Primer plano' y 'Segundo plano', verás el efecto en la gráfica del diálogo o en la ventana de trabajo.

Desplazamiento

El 'desplazamiento de la línea de medida' Δ describe la distancia de la línea de medida respecto a los objetos de referencia. En el diálogo de botones puedes establecer gráficamente esta distancia (ver paso (5) en la imagen Establecer dimensión gráficamente).

Si activas el campo de control 'Desplazamiento hacia ejes globales', puedes definir la distancia de la línea de medida con referencia a las coordenadas globales.

Ubicación

La pestaña Ubicación gestiona los objetos y parámetros que definen la medida.

Referencias de medida

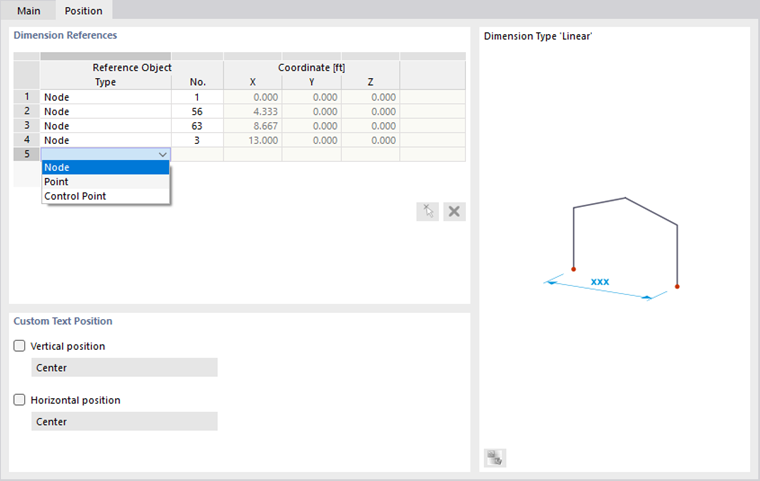

Las posibles entradas en esta sección dependen del tipo de dimensión. Para las dimensiones de longitud, los objetos de referencia se gestionan en una tabla: Establece en la columna 'Tipo' el tipo del objeto de referencia. Luego introduce el 'número' del nodo o punto. Si el campo de entrada está activado, puedes determinar gráficamente el objeto de referencia con el botón Seleccionar individualmente . La tabla ofrece así la posibilidad de relacionar la línea de medida con otros nodos sin eliminar y redefinir la dimensión.

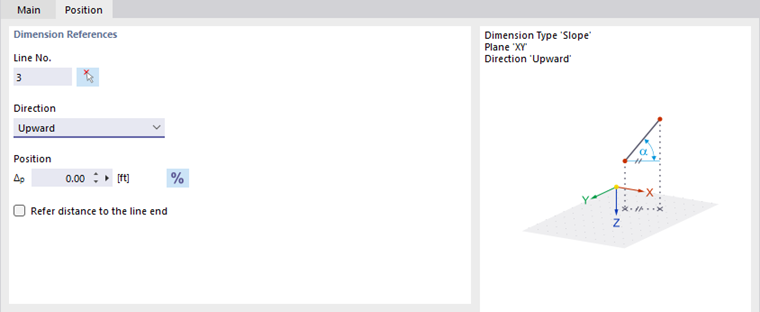

Para una medida de ángulo (tipo 'Inclinación'), puedes establecer en esta sección la 'línea' principal, la 'dirección' del ángulo y la 'ubicación' de la dimensión respecto al inicio o fin de la línea.

Posición del texto definida por el usuario

El texto de la dimensión se coloca por defecto en el centro. Para ajustar la 'ubicación vertical' o 'ubicación horizontal', activa el campo de control correspondiente. Luego puedes seleccionar la posición adecuada de la lista.

Visualización de las dimensiones

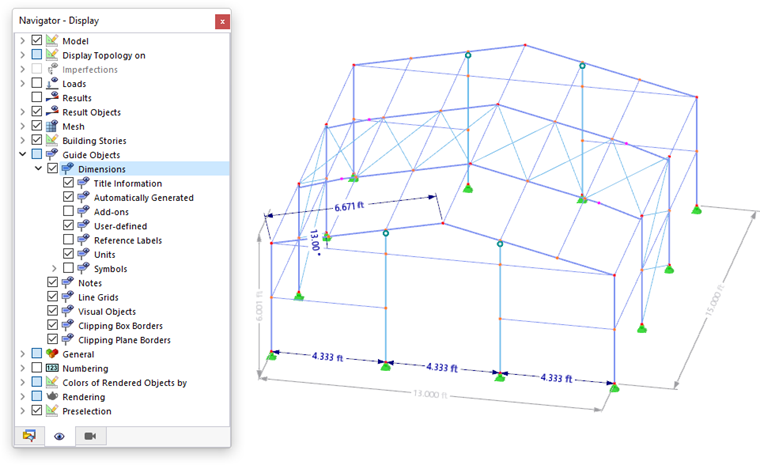

Puedes mostrar u ocultar la visualización de las dimensiones en el 'Navegador - Visualización'. En la categoría Dimensiones, también hay opciones disponibles para influir en la representación. Por ejemplo, puedes activar la visualización de las unidades o los símbolos.

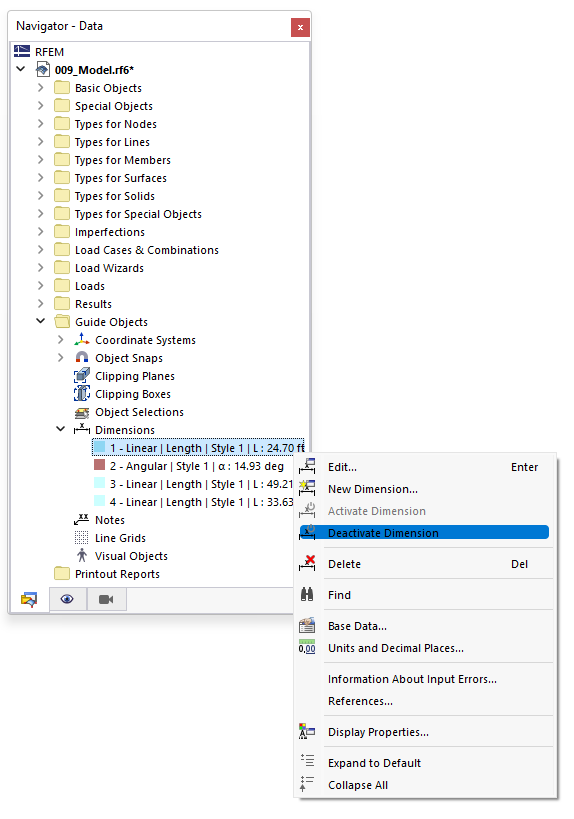

En el 'Navegador - Datos' puedes controlar la visualización de las dimensiones de manera individual.

Alternativamente, utiliza el campo de control Activo en el diálogo (ver imagen Nueva dimensión).

Información

Las dimensiones se ajustan automáticamente cuando cambias la geometría del modelo.

Dimensiones para resultados de barras

Las dimensiones también se pueden usar para la representación y evaluación de resultados de barras. Activa el campo de control Resultados en barras en la categoría Dimensión en la sección inferior del Navegador - Resultados.

Si en la ventana de trabajo se representan resultados de barras, además de las dimensiones definidas, se indicarán los valores de deformación o extremos. Los valores están ajustados al tipo de resultado que hayas seleccionado en la parte superior del navegador.

Importante

Los valores de deformación deben entenderse como deflexión, es decir, la deflexión máxima menos la deformación en los nodos de referencia de la dimensión (ver también artículo técnico Comprobación de deflexión para elementos de barra).
