Dos líneas o barras que se conectan entre sí pueden fusionarse ("unificarse") en una línea o una barra. El programa ofrece dos posibilidades.

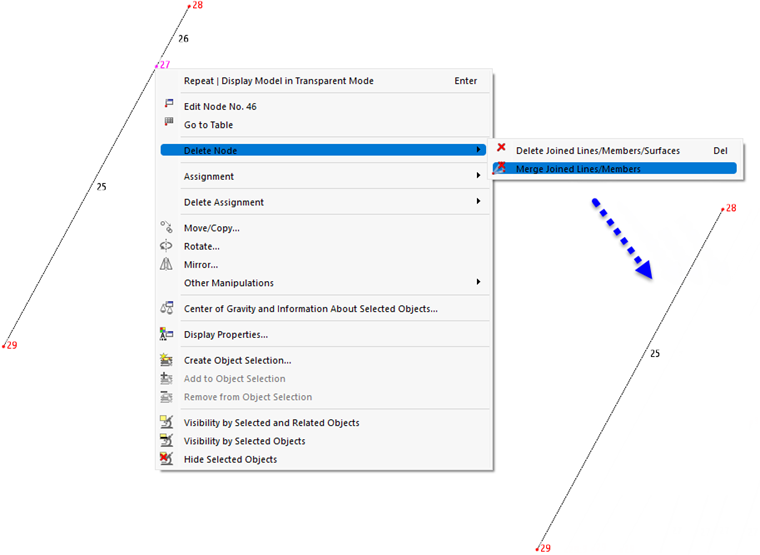

Menú contextual del nudo
Haga clic con el botón derecho del ratón en el nudo común. En el menú contextual del nudo, seleccione la función Eliminar nudo.
La primera opción corresponde a la eliminación con la tecla Supr: el nudo seleccionado y, con él, las líneas, barras y superficies conectadas se eliminan. La opción Fusionar líneas/barras conectadas, en cambio, solo elimina el nudo y une las dos líneas o barras. Esta posibilidad existe para nudos en los que concurren exactamente dos líneas o barras.
Función del menú
- Seleccione el nudo común.
- Llame en el menú Herramientas a la función Eliminar nudo y fusionar líneas/barras conectadas (véase la imagen Herramientas de modelado en el menú 'Herramientas').
