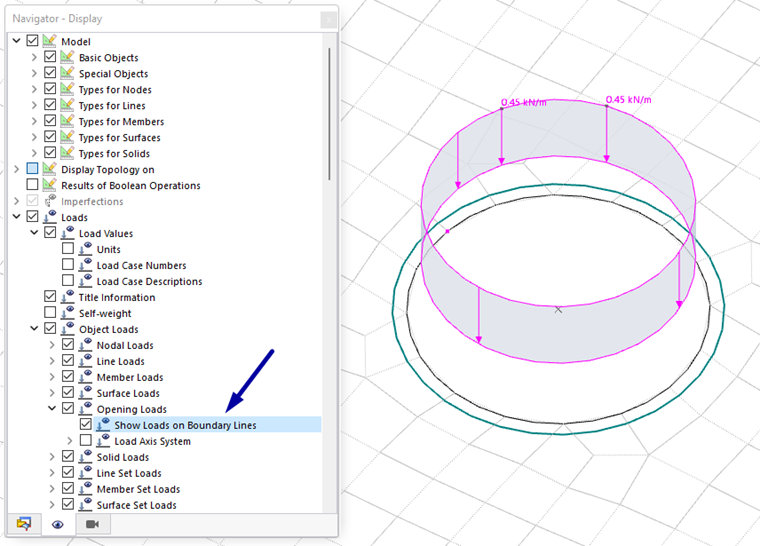

Las cargas en aberturas son fuerzas que actúan sobre aberturas en superficies. Esto le permite modelar una carga superficial disponible en el área de una abertura, como una carga en un tragaluz. La carga se distribuye en las líneas de contorno de la abertura.

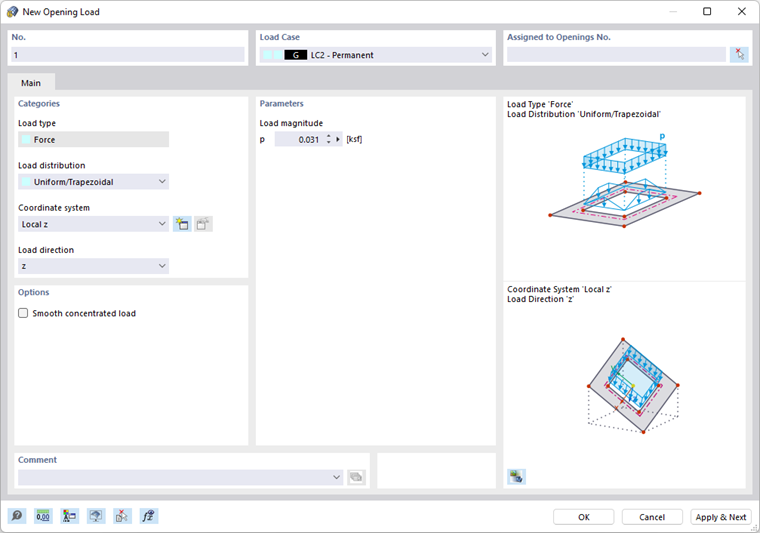

En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.
Categorías
El 'Tipo de carga' solo puede ser una fuerza que actúe de manera uniforme o linealmente variable en el área de la abertura.
En la lista 'Distribución de carga', hay dos opciones disponibles para la selección:
- Uniforme/trapezoidal: la carga es de magnitud constante. Se aplica como una carga trapezoidal a las líneas de contorno de una abertura rectangular.
- Lineal/trapezoidal: la carga superficial se distribuye linealmente de forma variable. En la sección de diálogo 'Parámetros', puede especificar tres nudos de referencia con los valores de carga respectivos. La carga se aplica como una carga trapezoidal a las líneas de contorno de la abertura.
Sistema de coordenadas
La carga superficial puede actuar perpendicular al plano de carga ('z local') o en relación al sistema de coordenadas XYZ global. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
Dirección de carga
Si la carga superficial no actúa perpendicular al plano de carga, sino en la dirección de un eje global, la lista ofrece diferentes opciones.
La carga superficial se puede relacionar con el área real (como una carga de peso) o con el área proyectada (como una carga de nieve). La dirección de la carga se ilustra en el dibujo del diálogo.
Parámetros
Introduzca la magnitud de la carga superficial uniforme. Si la carga es linealmente variable, puede definir los números de tres nudos con las cargas asignadas. Use el botón
para seleccionar los nudos gráficamente en la ventana de trabajo.
Opciones
Con la casilla 'Carga puntual suavizada', puede suavizar las cargas puntuales que pueden ocurrir en el caso de geometrías complejas en el curso de la distribución de carga. De este modo, se distribuyen las cargas puntuales a las líneas adyacentes.
