Una acoplamiento de líneas facilita la tarea de conectar líneas con una superficie adyacente. El programa busca líneas y superficies dentro de un área específica y establece la conexión mediante Acoplamientos rígidos. De este modo, se pueden conectar rápidamente barras libres al sistema o acoplar superficies aisladas.

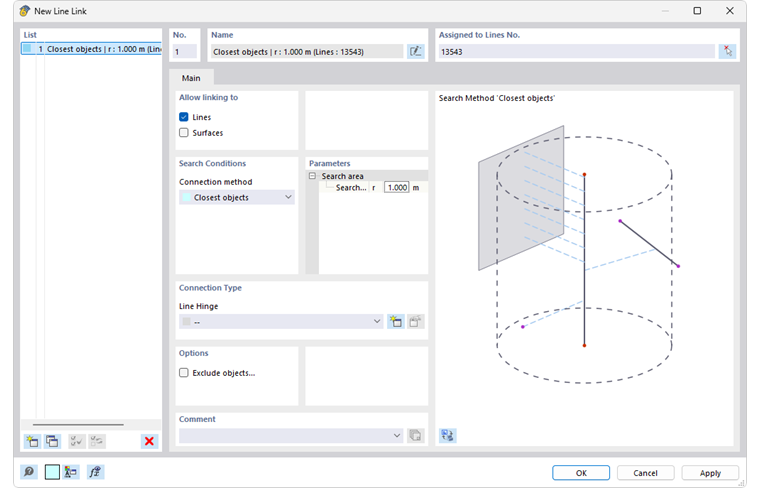

Base
Defina el tipo de acoplamiento de líneas en la pestaña Base. En el apartado 'Asignado a', puede especificar las líneas que son relevantes como "origen" para la búsqueda.
Permitir conexión a
Hay dos tipos de objeto disponibles para la búsqueda de posibilidades de conexión:
- Líneas
- Superficies
Con las casillas de verificación, puede restringir las posibilidades de acoplamiento a tipos de objetos específicos. La sección Opciones ofrece otra forma de controlar la búsqueda de objetos.
Condiciones de búsqueda
El programa busca qué objeto (línea, superficie) dentro del radio definido tiene la menor distancia a la línea. Este objeto se conecta entonces a través de la longitud relevante con un acoplamiento rígido.
Parámetros
Introduzca el 'Radio de búsqueda' r para delimitar el área de búsqueda.
Tipo de conexión
Un acoplamiento de líneas crea un acoplamiento rígido entre la línea de origen y la línea o superficie más cercana. Estos acoplamientos están conectados de manera predeterminada para ser resistentes a la flexión. También puede realizar el acoplamiento de manera articulada. Para ello, seleccione en la lista uno de los Articulaciones de línea ya definidos o defina uno nuevo con el botón
.
Opciones
La función en esta sección le permite influir específicamente en la búsqueda.
Excluir objetos
Marque la casilla de verificación si ciertos objetos no deben acoplarse. Con ello, se agregará la pestaña Excluir objetos, donde podrá realizar más especificaciones.

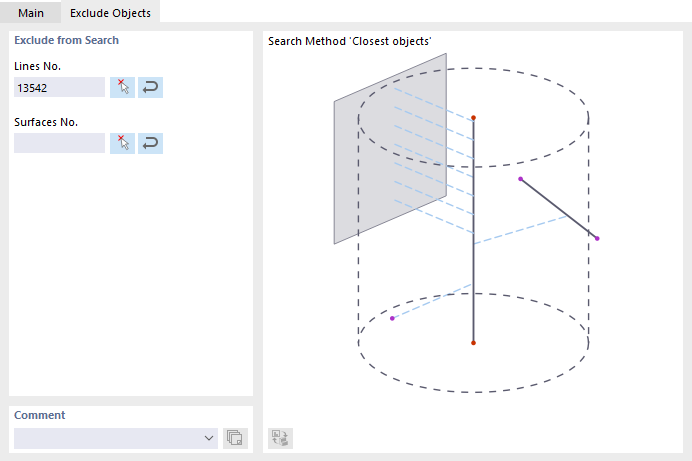

Excluir objetos
La pestaña Excluir objetos está disponible si en la sección Opciones se ha marcado la casilla correspondiente. Aquí puede especificar ciertos objetos – líneas o superficies – que no deben acoplarse dentro del área de búsqueda.
Introduzca los números de las líneas o superficies relevantes. También puede seleccionar los objetos gráficamente con el botón
. Con el botón
, puede importar líneas o superficies desde Selecciones de objetos. Seleccione la selección de objeto relevante (OS) en un diálogo separado.
