Después de importar un archivo CAD, a menudo surge el problema de que los elementos conectados en el modelo estático no están vinculados. La función Generador de Acoplamientos Basados en Reglas facilita la tarea de conectar objetos: el programa genera la conexión en forma de barras rígidas y acoplamientos rígidos.
Conjunto de Reglas
En un llamado 'Conjunto de Reglas', usted define una o más reglas para la generación de acoplamientos. Estas se aplican a tipos específicos de objetos. Los detalles de estas reglas se definen en la sección Parámetros.
En la columna 'Activo' puede controlar si se debe aplicar una regla. Si marca la casilla, se añadirá automáticamente una línea para otra regla.

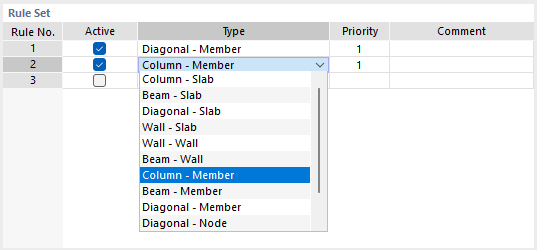

El 'tipo' desempeña un papel importante en la generación de acoplamientos: Decidirá entre qué tipos de objetos se crearán conexiones. Hay varias opciones disponibles en la lista.
La función de cada tipo se describe en la tabla.
| Tipo | Acoplamiento de objetos |
|---|---|
| Soporte - Placa | Barras verticales con superficies horizontales |
| Viga - Placa | Barras horizontales con superficies horizontales |
| Diagonal - Placa | Barras inclinadas con superficies horizontales |
| Muro - Placa | Superficies verticales con superficies horizontales |
| Muro - Muro | Superficies verticales con superficies verticales |
| Viga - Muro | Barras horizontales con superficies verticales |
| Soporte - Barra | Barras verticales con barras en cualquier orientación |
| Viga - Barra | Barras horizontales con barras en cualquier orientación |
| Diagonal - Barra | Barras inclinadas con barras en cualquier orientación |
| Diagonal - Nodo | Barras inclinadas con nodos en el perímetro |
| Soporte - Nodo | Barras verticales con nodos en el perímetro |
| Viga - Nodo | Barras horizontales con nodos en el perímetro |
Los tipos se basan en el siguiente concepto: Los "objetos de origen" (primer designación en el par de tipos) se conectan con los "objetos de destino" (segunda designación) mediante el camino más corto a través de acoplamientos de nodos o acoplamientos de líneas. Si es necesario, los nodos se crearán automáticamente en los objetos de destino.
El orden de las reglas en el conjunto de reglas también establece las prioridades según las cuales se acoplarán los objetos. En la columna 'Prioridad' puede cambiar esta automatización asignando una prioridad más baja (2) a una regla.

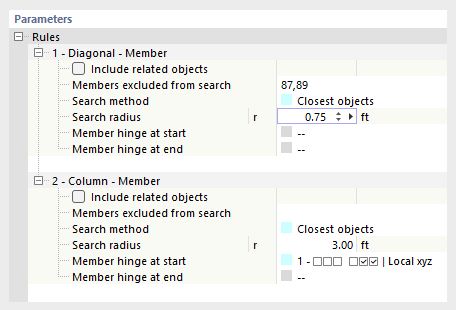

Parámetros
En la sección inferior, puede definir los detalles para cada regla. Estos corresponden en principio a las configuraciones que se aplican para acoplamientos de nodos o acoplamientos de líneas.
Método de Búsqueda
Actualmente, solo está disponible la opción 'Objetos más cercanos'. El programa busca el objeto (nodo, barra, línea, superficie) dentro del radio definido que tenga la menor distancia al objeto de origen. Este objeto se conectará rígidamente con una barra rígida o sobre la longitud relevante.
Radio de Búsqueda
Los acoplamientos solo se generarán para objetos que se encuentren dentro de un radio determinado alrededor del objeto de origen.
Nodos/Barras/Superficies Excluidas de la Búsqueda
Si ciertos objetos dentro del área de búsqueda no deben ser acoplados, ingrese los números de estos objetos de destino. Use la opción de selección gráfica con el botón
, que está disponible con un clic en el campo de entrada.
Incluir Objetos Relacionados
Los objetos relacionados están automáticamente excluidos de la búsqueda. Estos son, por ejemplo, objetos integrados u objetos de definición como nodos utilizados para definir las líneas de contorno de las superficies. Si marca la casilla, también se considerarán estos objetos en la búsqueda.
Articulación de la Barra/Línea
Los objetos están conectados por defecto de manera rígida. También puede ejecutar el acoplamiento de manera articulada. Para ello, seleccione en la lista una de las articulaciones ya definidas o defina un nuevo tipo de articulación con el botón
.
Ejemplos

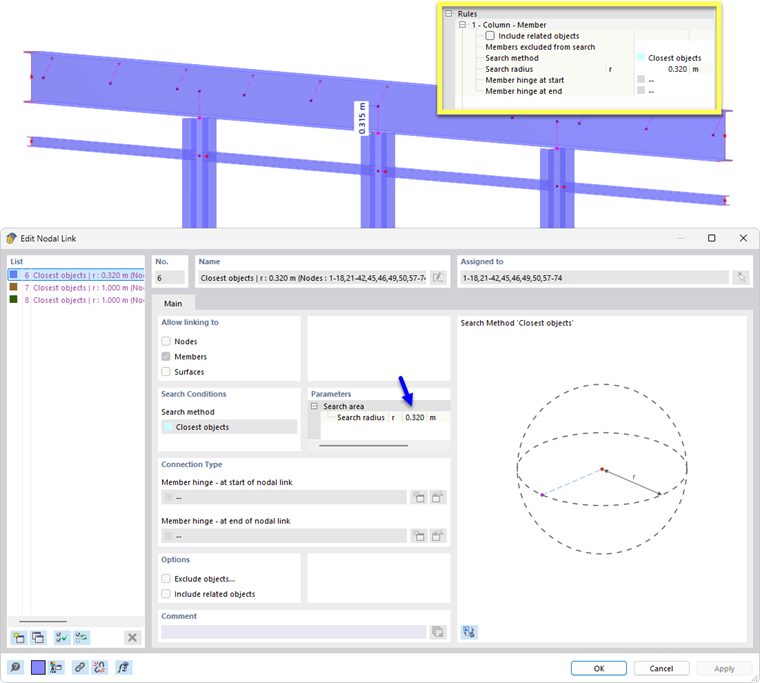

- Tipo de Acoplamiento Soporte - Barra
Con los parámetros de la regla 1, se crean acoplamientos de nodos para todas las barras verticales del modelo con barras que están a una distancia máxima de 32 cm.

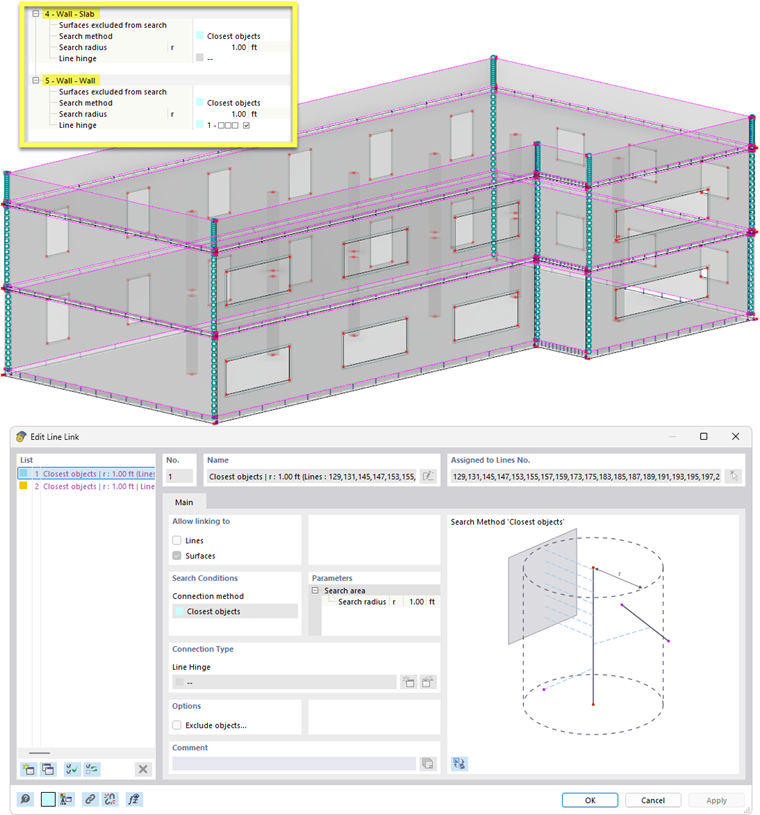

- Tipos de Acoplamientos Muro - Placa y Muro - Muro
Para la conexión de superficies mediante acoplamientos de líneas se aplican las reglas 4 y 5. Con los parámetros de la regla 4, todas las superficies verticales del modelo se conectan con superficies horizontales que están a una distancia máxima de 1 m. Todas las superficies verticales, además, se acoplarán con una articulación de línea según los parámetros de la regla 5.
