Estructura

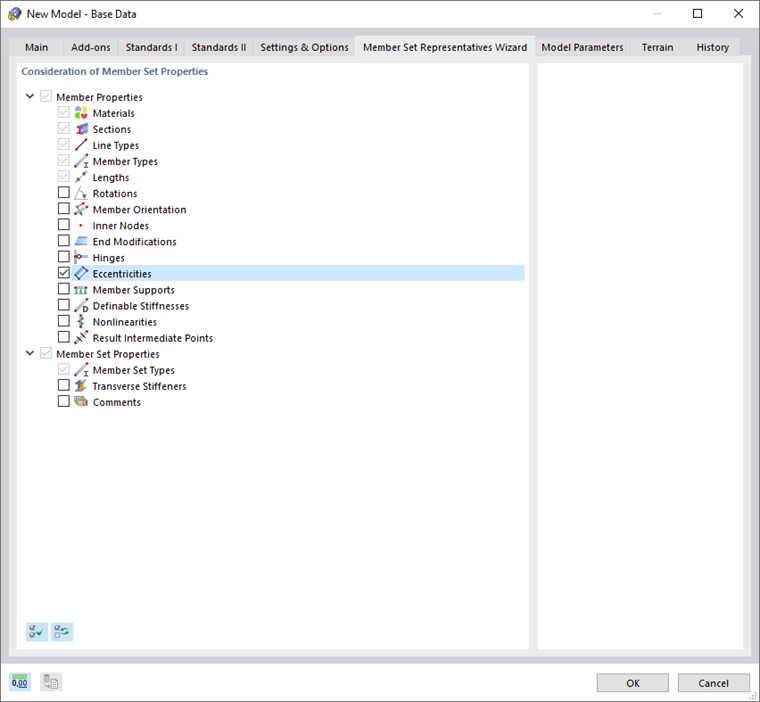

Asistente para conjunto de barras representativo

La pestaña Asistente para conjuntos de barras representativos se muestra si . Aquí puede definir los criterios según los cuales el programa crea "representativos" para conjuntos de barras (consulte el capítulo Conjuntos de barras representativos).

Un conjunto de barras representativo es un conjunto de barras modelo con propiedades idénticas. RFEM comprueba todos los conjuntos de barras para ver si hay similitudes con respecto a criterios como el material, la sección, la línea y el tipo de barra, así como la longitud de la barra, y muestra el resultado a modo de lista (consulte la imagen Conjunto de barras representativo en el navegador ). Los criterios mencionados están predeterminados.

En la lista 'Consideración de las propiedades del conjunto de barras', puede definir condiciones adicionales para refinar los criterios para los conjuntos de barras representativos. Por ejemplo, si activa 'Excentricidades' de las propiedades de la barra, RFEM crea un conjunto de barras representativo para conjuntos similares de barras sin excentricidades y otro para los mismos conjuntos de barras de tipo similar con excentricidades.
