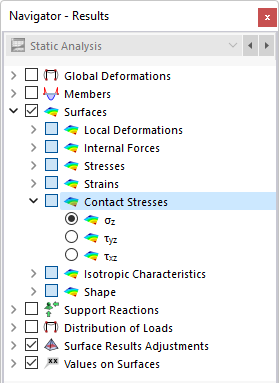

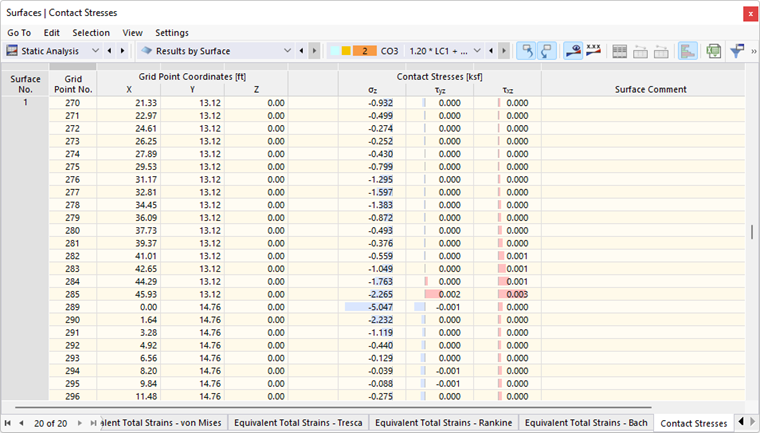

Para las superficies que consten de un Apoyo en superficie, puede mostrar las 'Tensiones de contacto' en el navegador y la tabla. La tabla incluye una lista con las tensiones de contacto de cada superficie según las especificaciones dadas en el Administrador de tablas de resultados .
Las tensiones de contacto tienen los siguientes significados:
|
Fz |
Fuerza de contacto en el punto malla de elementos finitos en dirección z |
|
A |
Área de influencia para nodo de malla de elementos finitos |
|
Fy |
Fuerza de contacto en el nodo de malla de EF en dirección y |
|
A |
Área tributaria para punto de malla de EF |
|
Fx |
Fuerza de contacto en el punto de malla de EF en dirección x |
|
A |
Área tributaria para punto de malla de EF |
La tabla incluye una lista con las tensiones como una fuerza por unidad de área que se introducen en el apoyo de la superficie. Por lo tanto, con respecto a los signos, la tabla no muestra los esfuerzos o momentos de reacción en la parte del apoyo. Los signos son el resultado de la dirección de los ejes globales. Si el eje de la superficie z local se dirige hacia abajo, el caso de carga "Peso propio", por ejemplo, resulta en una tensión positiva σz. De este modo, los signos resultan de la dirección del eje z local de la superficie.
Suma de las cargas y suma de los esfuerzos en los apoyos
Para los casos de carga y las combinaciones de cargas, el sumatorio de comprobación Σ de la carga y los esfuerzos en apoyos se indican al final de la tabla. Este equilibrio muestra una diferencia si el modelo también tiene apoyos en nudo, apoyos en línea o apoyos en barra. Esos esfuerzos en apoyo también han de tenerse en cuenta en el equilibrio general.
