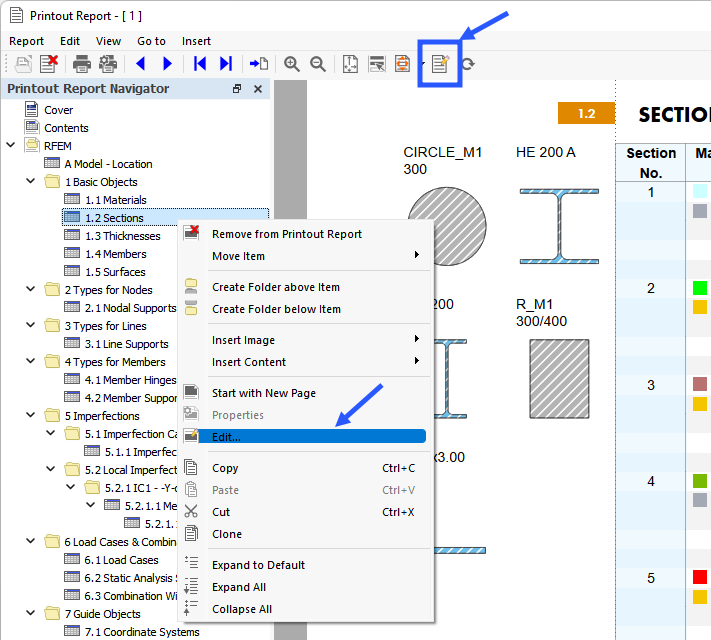

Tiskové protokoly s obsaženými prvky jsou spravovány ve Správci. Dialog Správce podrobných tiskových protokolů lze otevřít jednou z následujících možností:
- Možnost Upravit podrobný tiskový protokol v místní nabídce tiskového protokolu v Navigátoru - Data
- Funkce Upravit tiskový protokol v nabídce tiskového protokolu Upravit
- Tlačítko
na panelu nástrojů tiskového protokolu - Místní nabídka položky v 'Navigátoru tiskových protokolů'

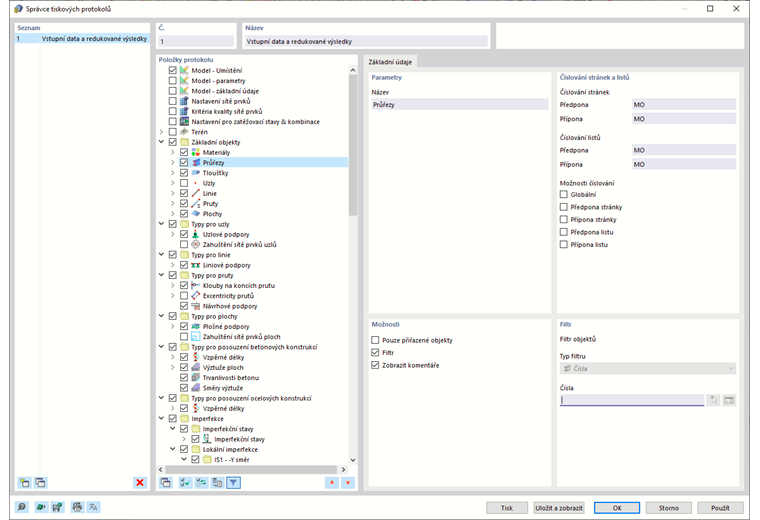

Zobrazí se dialog 'Správce podrobných tiskových protokolů' se seznamem všech tiskových protokolů a adresářovou strukturou kapitol.
Seznam
V seznamu vyberte tiskový protokol, jehož obsah chcete upravit. V sekci 'Prvky protokolu' pak můžete prvky dokumentu upřesnit do všech podrobností.
Pokud pracujete s více tiskovými protokoly, měli byste v sekci 'Název' přiřadit každému tiskovému protokolu označení. Tím dobře odlišíte jednotlivé dokumenty.
Pro vytvoření nového tiskového protokolu použijte tlačítka
nebo
na konci seznamu.
Prvky protokolu můžete načíst z předlohy nebo aktuální výběr uložit jako předlohu. Tyto funkce jsou popsány v kapitole Šablony tiskového protokolu.
Prvky protokolu

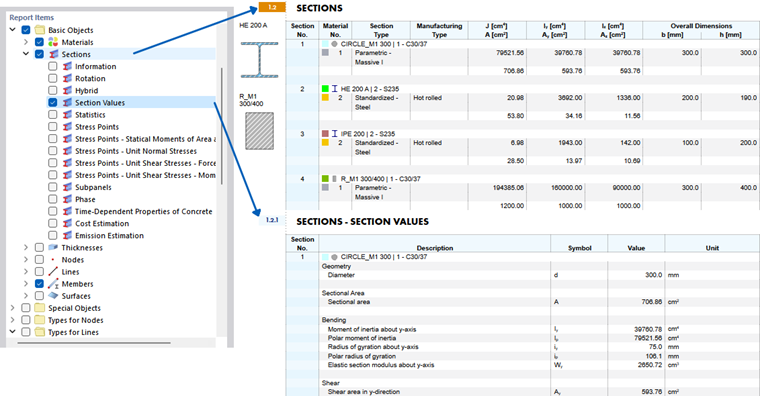

Kapitoly tiskového protokolu jsou uvedeny v adresářové struktuře. V zásadě odpovídají položkám v 'Navigátoru - Data'. Zaškrtnutím zaškrtávacího políčka se odpovídající kapitola přidá do dokumentu.
Některé kapitoly obsahují podkategorie, které můžete pro tisk aktivovat jednotlivě. Pokud například zaškrtnete pod položkou 'Průřezy' možnost 'Průřezové charakteristiky', vloží RFEM do tiskového protokolu podkapitolu s průřezovými charakteristikami.
Ve složce 'Grafiky' naleznete všechny obrázky, které jste do tohoto adresáře vytiskli (viz obrázek Výběr adresáře tiskového protokolu).
Základní údaje

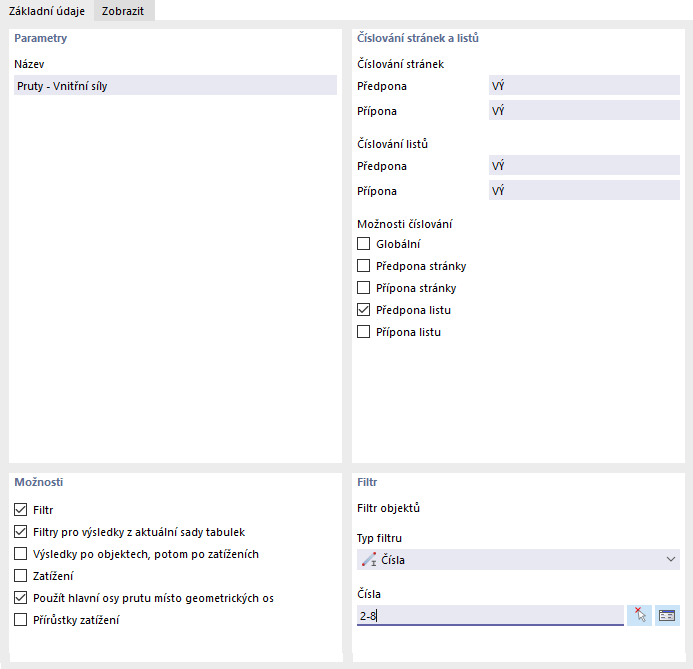

Na záložce Základní údaje můžete provést specifická nastavení kapitoly, kterou jste vybrali v Navigátoru 'Prvky protokolu'. Dostupné možnosti jsou přizpůsobeny dané kapitole.
Parametr
'Název' kapitoly odpovídá označení v Navigátoru 'Prvky protokolu'. Pokud změníte označení, použije se tato hlavička kapitoly v dokumentu.

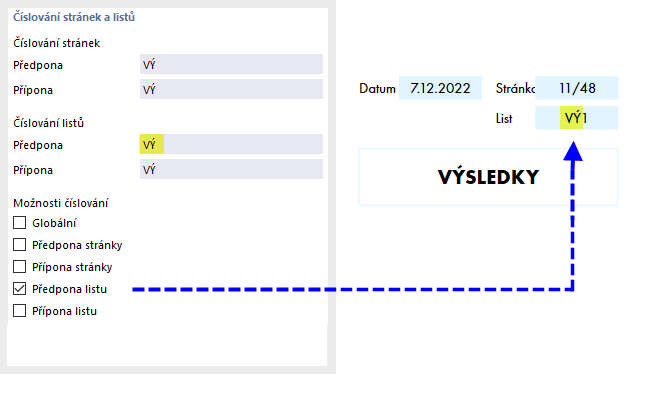

Číslování stránek a listů
Ve výchozím nastavení jsou stránky číslovány průběžně a spravovány vcelku pod jedním 'listem'. 'Číslování stránek' a 'Číslování listů' můžete opatřit předřazenou nebo připojenou zkratkou. Následující zkratky jsou přednastaveny pro 'Předponu' a 'Příponu':
- MO: Data modelu
- IM: Nedokonalosti
- LA: Zatěžovací údaje
- ER: Výsledky
Pokud chcete použít jiná označení, vyberte odpovídající kategorii a zadejte zkratku. Z důvodu místa by neměla mít více než dvě písmena.
Pomocí zaškrtávacích políček pro 'Možnosti číslování' pak můžete určit, která zkratka se zobrazí u čísel stránek nebo listů.
Zaškrtávací políčko 'Globální' aplikuje zkratku aktuální kategorie na celý tiskový protokol.
Možnosti
Dostupná zaškrtávací políčka v této sekci jsou přizpůsobena kategorii tiskového protokolu. Na obrázku Záložka 'Základní údaje' vidíte možnosti pro výsledky prutů.
Pouze přiřazené objekty
Zaškrtávací políčko určuje, zda dokument obsahuje všechny definované objekty a typy objektů, nebo pouze takové, které jsou v modelu skutečně použity.
Filtr
Zaškrtněte políčko, pokud chcete do dokumentace zahrnout pouze určité objekty. Tyto objekty pak můžete definovat v sekci Filtr.
Filtr výsledků z aktuální sady tabulek
U výsledků používá RFEM normálně stejné parametry jako u tabulek. Pokud odeberete přednastavené zaškrtnutí, můžete na záložce Zobrazit sestavit řádky a sloupce výsledků pro tisk podle vlastních kritérií nezávislých na kritériích filtru tabulek (viz Správce tabulek výsledků).
Výsledky seřazené podle objektů, poté podle zatížení
Výsledky jsou standardně seřazeny podle zatěžovacích stavů, kombinací a návrhových situací. Pokud zaškrtnete políčko, výstup probíhá v pořadí jednotlivých čísel objektů – například výsledky zatěžovacích stavů 1 až 5 pro prut 1, poté výsledky těchto zatěžovacích stavů pro prut 2 atd.
Zatížení
Zaškrtněte políčko, pokud chcete do dokumentace zahrnout pouze určité zatěžovací stavy, návrhové situace nebo kombinace. Zatížení pak můžete definovat na záložce Zatěžovací stavy/Kombinace.
Použití hlavních os místo os prutů
Výsledky prutů se standardně vztahují k hlavním osám. Pokud používáte nesymetrické průřezy a chcete výstup vztahující se k osám zadání y a z, zrušte zaškrtnutí políčka.
Obrázek Osy prutů y/z a hlavní osy u/v ukazuje osové systémy prutu s nesymetrickým průřezem.
Zatěžovací stupně
Zaškrtněte tuto možnost, pokud jste definovali zatěžovací stupně a chcete v dokumentaci výsledky jednotlivých kroků.
Filtr

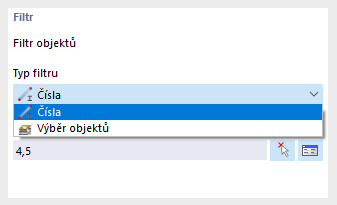

Tato sekce se zobrazí, pokud je v sekci 'Možnosti' aktivováno zaškrtávací políčko 'Filtr'. Zde můžete určit objekty, jejichž vlastnosti nebo výsledky přicházejí v úvahu pro vaši dokumentaci. Nejprve definujte v seznamu 'Typ filtru', podle kterého kritéria chcete objekty filtrovat.
Poté zadejte do pole níže 'Čísla' objektů nebo vyberte relevantní výběr objektu v seznamu. Při filtrování podle čísel můžete objekty pomocí tlačítka
určit graficky v modelu. Tlačítko

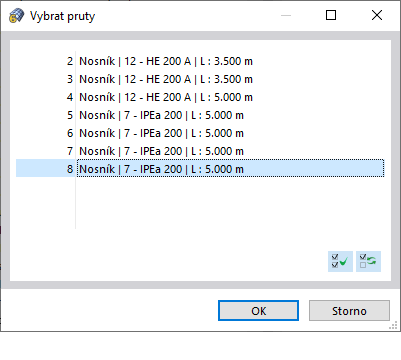

nabízí možnost vybrat objekty v seznamu.
Pro výběr více položek v seznamu držte při kliknutí klávesu Ctrl.

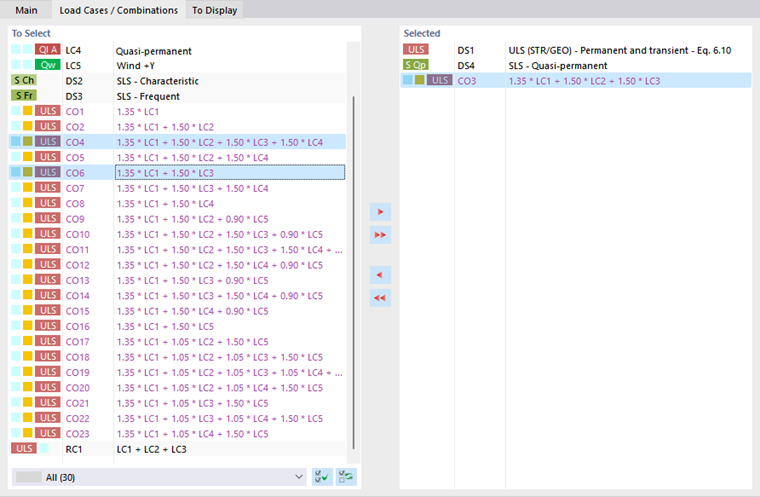

Zatěžovací stavy/Kombinace
Záložka Zatěžovací stavy/Kombinace je dostupná, pokud jste pro kategorii výsledků zaškrtli políčko 'Zatížení' v sekci 'Možnosti'. Zde můžete vybrat zatěžovací stavy, návrhové situace a kombinace, jejichž výsledky chcete v tiskovém protokolu.
Ve sloupci 'K výběru' jsou uvedeny všechny zatěžovací stavy, návrhové situace a kombinace, které jste vytvořili. Pro přenesení položky do seznamu 'Vybráno' můžete použít následující možnosti:
- Poklepejte na položku.
- Vyberte zatěžovací stav nebo kombinaci. Se stisknutou klávesou Ctrl můžete vybrat více položek. Poté klikněte na tlačítko
.
Pokud byla vybraná zatížení úspěšně vypočtena, zobrazí se ve vybrané kategorii výsledků pouze tyto výsledky.

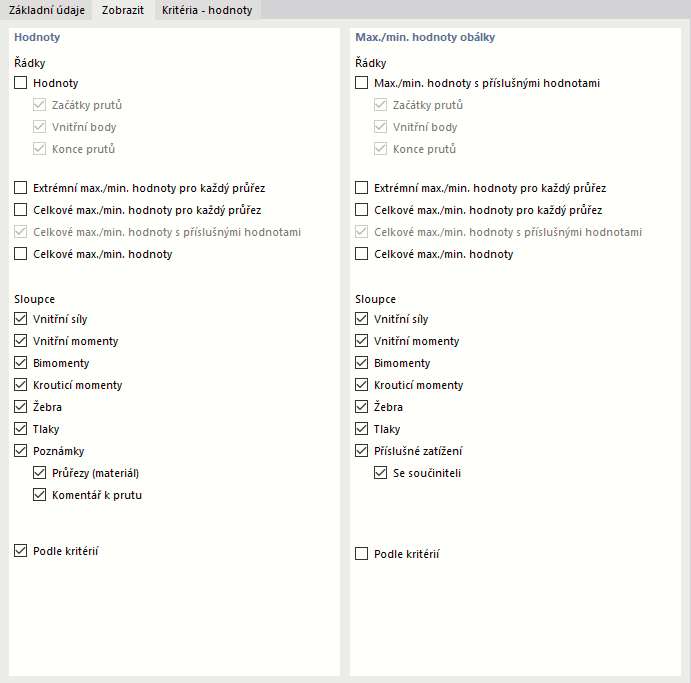

Zobrazit
Položky na záložce Zobrazit jsou dostupné, pokud jste pro kategorii výsledků zrušili zaškrtnutí políčka 'Filtr výsledků z aktuální sady tabulek' v sekci 'Možnosti'.
V sekcích 'Hodnoty' a 'Min/Max obálka výsledků' můžete podrobně řídit výstup výsledků pro zatěžovací stavy a kombinace či návrhové situace. Odpovídající řádky a sloupce tabulek se v dokumentu zobrazí nebo skryjí.
Zaškrtávací políčko 'Podle kritérií' vám umožňuje vypsat v tiskovém protokolu určité hodnoty výsledků. Kritéria pro výstup výsledků můžete definovat na samostatných záložkách (viz sekce Kritéria).

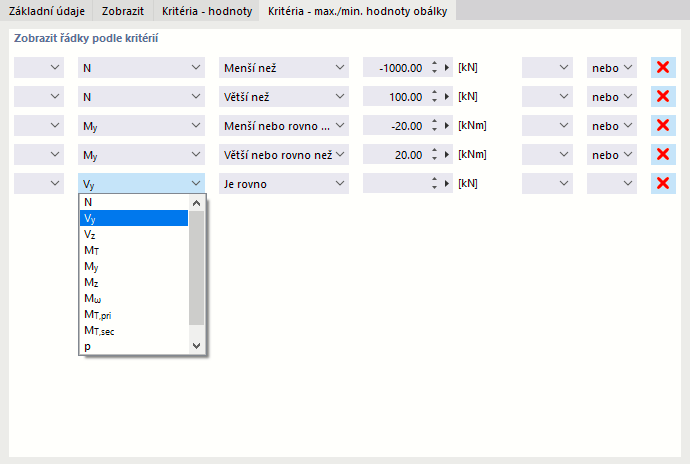

Kritéria - Hodnoty | Kritéria - Min/Max obálka výsledků
Záložky Kritéria - Hodnoty a Kritéria - Min/Max obálka výsledků jsou dostupné, pokud jste na záložce 'Zobrazit' zaškrtli políčko 'Podle kritérií' pro hodnoty či obálku výsledků. Zde můžete popsat vlastní podmínky, které musí výsledky zatěžovacích stavů a kombinací či návrhových situací splňovat, aby se zobrazily v tiskovém protokolu.
Ve druhém sloupci vyberte typ výsledku. V dalších dvou sloupcích pak určete, které kritérium má platit. K dispozici jsou následující podmínky:
- rovná se
- nerovná se
- větší než
- větší nebo rovno
- menší než
- menší nebo rovno
Pro definování dalšího kritéria vyberte v posledním sloupci položku 'nebo' (každé kritérium platí samostatně) nebo 'a' (každé kritérium musí být splněno). Poté definujte v novém řádku další podmínku.
Tlačítka
Tlačítka dole v dialogu mají následující funkce:
|
|
Otevře dialog Šablony tiskového protokolu pro načtení předlohy |
|
|
Otevře dialog Šablony tiskového protokolu pro uložení aktuálního výběru jako předlohy |
|
|
Otevře dialog Nastavení tiskárny a stránky pro nastavení tiskárny |
|
|
Otevře dialog Volba jazyka pro nastavení jazyka |
| Tisk | Odešle vybraný tiskový protokol na tiskárnu |
| Uložit a zobrazit | Ukončí dialog a vytvoří náhled vybraného tiskového protokolu |
| OK | Ukončí dialog bez zobrazení tiskového protokolu |
| Storno | Ukončí dialog bez uložení změn |
| Použít | Uloží změny bez ukončení dialogu nebo zobrazení tiskového protokolu |
