Wykresy wyników w przekroju

Wykresy wyników w przekroju odwzorowują stan naprężeń w przekroju betonowym i prętach zbrojeniowych. Aby wywołać to przedstawienie, należy kliknąć przycisk . Jest on dostępny w tabelach wyników kategorii 'Projektowanie konstrukcji betonowych' dla obiektów prętowych, ale nie dla powierzchni.

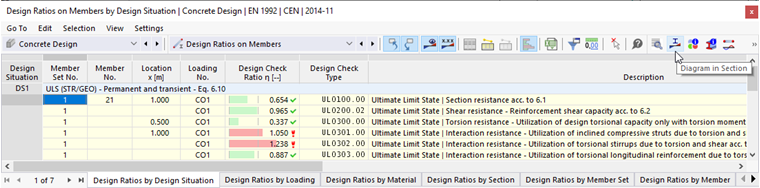

Przycisk "Wykresy wyników w przekroju" na pasku narzędzi Tabela

Pojawi się okno 'Wykresy wyników w przekroju'.

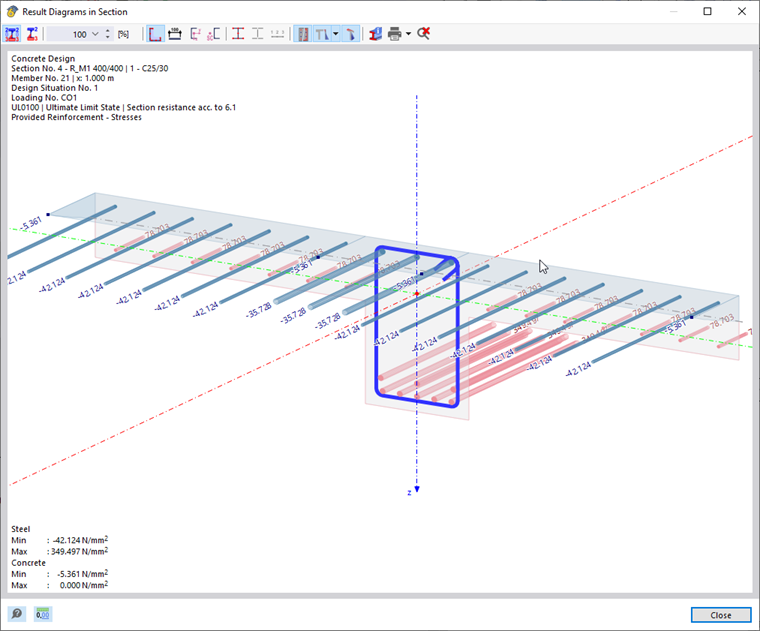

Wykresy wyników w przekroju z naprężeniami w betonie i zbrojeniu

Grafika przedstawia stan naprężeń betonu i prętów zbrojeniowych, który występuje dla wyniku bieżącego wiersza tabeli.

Grafikę można sterować jak zwykle za pomocą mouse. Przedstawienie wyników można również dostosować za pomocą przycisków na pasku narzędzi. Są one przypisane do następujących funkcji:

Przycisk	Funkcja
	Wyświetla wartości we wszystkich punktach naprężenia i prętach zbrojeniowych
	Wyświetla tylko wartości ekstremalne naprężeń dodatnich i ujemnych
	Umożliwia skalowanie wykresów naprężeń za pomocą współczynnika w [%]
	Przedstawia kontur przekroju
	Przedstawia wymiarowanie
	Przedstawia układ osi
	Przedstawia środek ścinania
	Przedstawia zbrojenie strzemionami
	Przedstawia grafikę w rzucie perspektywicznym
	Otwiera okno 'Informacje o przekroju'
	Umożliwia wydrukowanie bieżącego widoku
	Przedstawia widok całkowity wykresów wyników w przekroju

Jeśli chcą Państwo przedstawić odkształcenia przekroju i zbrojenia, należy dodatkowo otworzyć okno dialogowe Szczegóły warunku projektowego dla tego samego wiersza tabeli (bez zamykania wykresów wyników). Należy tam wybrać w kategorii 'Istniejące zbrojenie' → 'Stan odkształcenia' jeden z wierszy dla odkształceń.

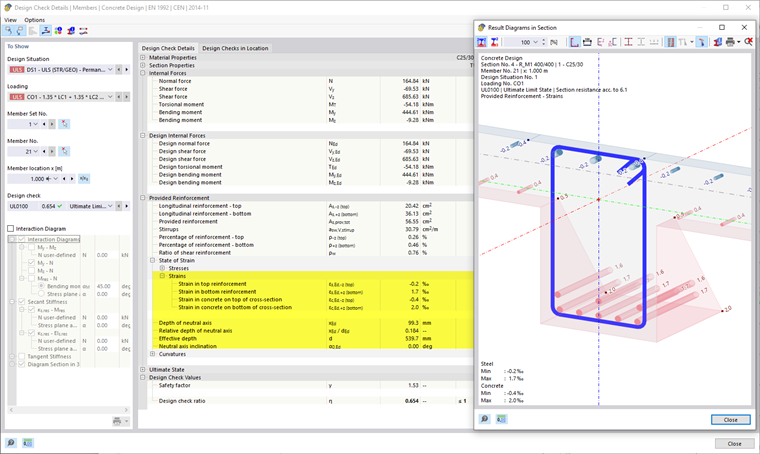

Wyświetlanie odkształceń w przekroju

Wydruk grafiki

Za pomocą przycisku listy można bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do raportu. Szczegóły do wyświetlenia można również określić w podglądzie wydruku.

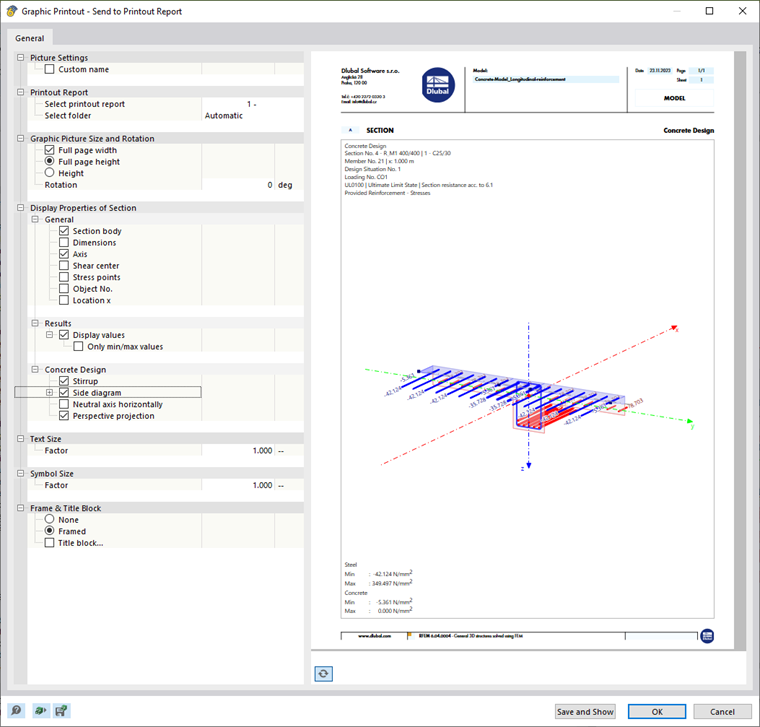

Drukowanie wykresów wyników do protokołu
