Épaisseurs

Les épaisseurs sont requises pour la définition des surfaces. Les propriétés de l’épaisseur influent sur la rigidité de la surface. Dans le cas le plus simple, vous indiquez l’épaisseur constante d’une surface. Les propriétés d'épaisseur vous permettent également de décrire des caractéristiques orthotropes ou des modèles de couches.

@image020629@

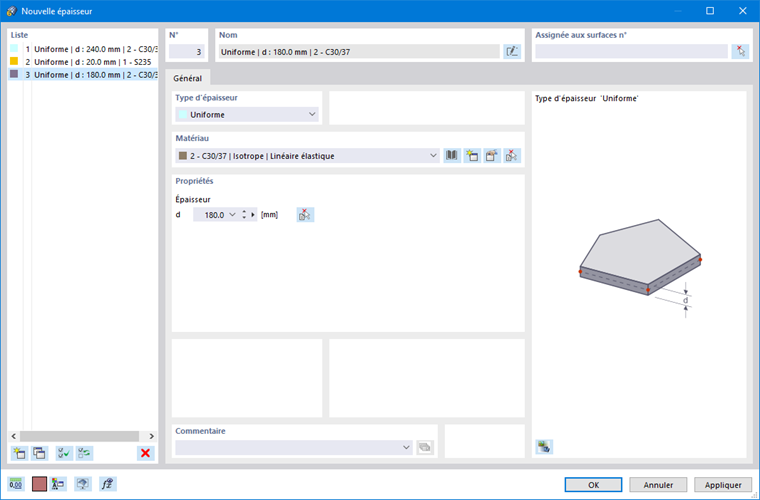

Boite de dialogue « Nouvelle épaisseur »

Nom

Le nom de l’épaisseur est généré à partir des paramètres à définir pour chaque épaisseur. Vous pouvez remplacer ce nom par une autre désignation en cliquant sur à côté de la zone de texte.

Général

L’onglet Général permet de gérer les paramètres d’épaisseur de base.

Type d'épaisseur

Le type d’épaisseur détermine la géométrie de l’épaisseur. Il influence la rigidité de la surface. Différents types d’épaisseur sont disponibles dans la liste.

@image020632@

Sélectionner le type d’épaisseur

Constante

Le type standard convient aux surfaces dont l’épaisseur est uniforme en tout point. Vous pouvez définir l'épaisseur dans les « Propriétés ».

Variable

Une épaisseur variable décrit l’augmentation ou la diminution linéaire de l’épaisseur de la surface. Pour la définition, vous pouvez utiliser différents objets de référence. Définissez les épaisseurs présentes à certains nœuds. L’épaisseur variable résulte alors d’une interpolation linéaire.

@image020633@

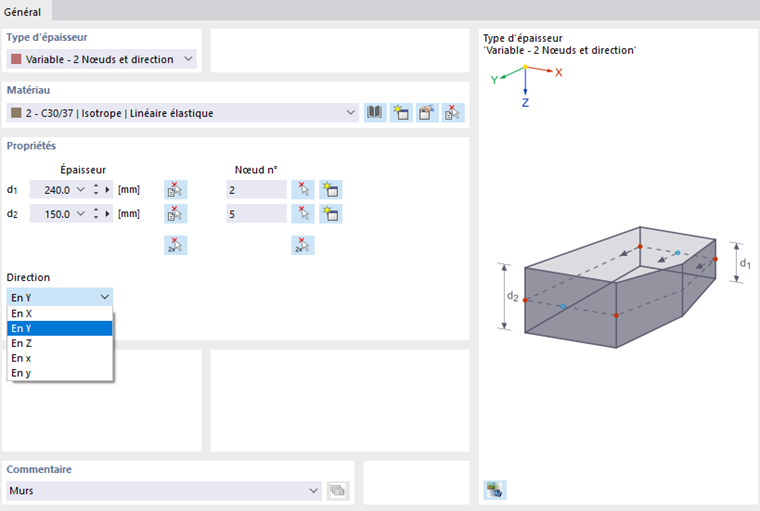

Définition d’une épaisseur variable via deux nœuds et une direction

Vous pouvez utiliser un nœud de votre choix pour définir les épaisseurs ou en créer de nouveaux. Cependant, des nœuds EF doivent pouvoir être générés à ces endroits.

@layers@

Couches

Le type d'épaisseur « Couches » convient aux modèles dont les surfaces ont une structure multicouche. Ce type d’épaisseur est décrit dans le chapitre Couches.

Forme d’orthotropie

Le type d’épaisseur « Forme d’orthotropie » vous permet de définir des propriétés d’objet orthotropes à travers des paramètres géométriques. Les différents types sont décrits dans le chapitre Forme d’orthotropie.

@stiffnessMatrixTab@

Matrice de rigidité

Ce type d'épaisseur permet de définir librement les coefficients de la matrice de rigidité. Définissez l’orientation dans l’onglet « Orthotropie ». Dans l’onglet « Matrice de rigidité », vous pouvez ensuite entrer les éléments de la matrice.

@image020637@

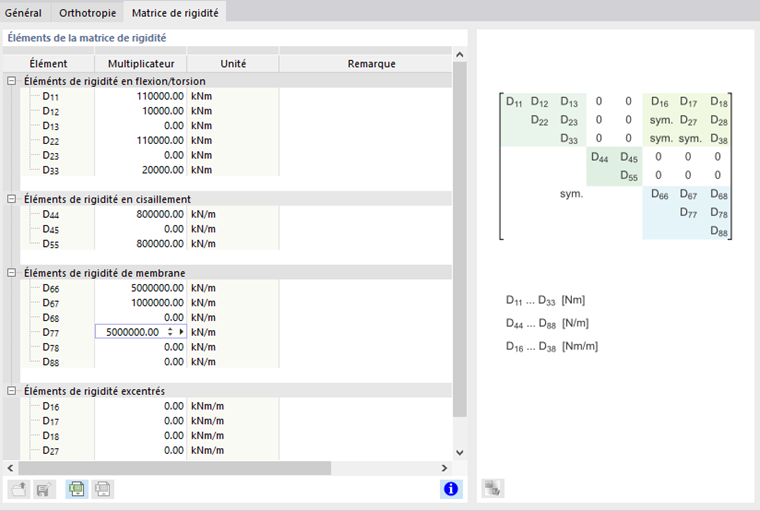

Définition de la matrice de rigidité

Mur - sans cisaillement

Avec les types d’épaisseur « Voile - Sans cisaillement », vous pouvez modéliser les relations de rigidité des murs qui ne transmettent que des efforts normaux, mais pas de cisaillement. Cela permet par exemple de modéliser des murs en maçonnerie ou à ossature bois.

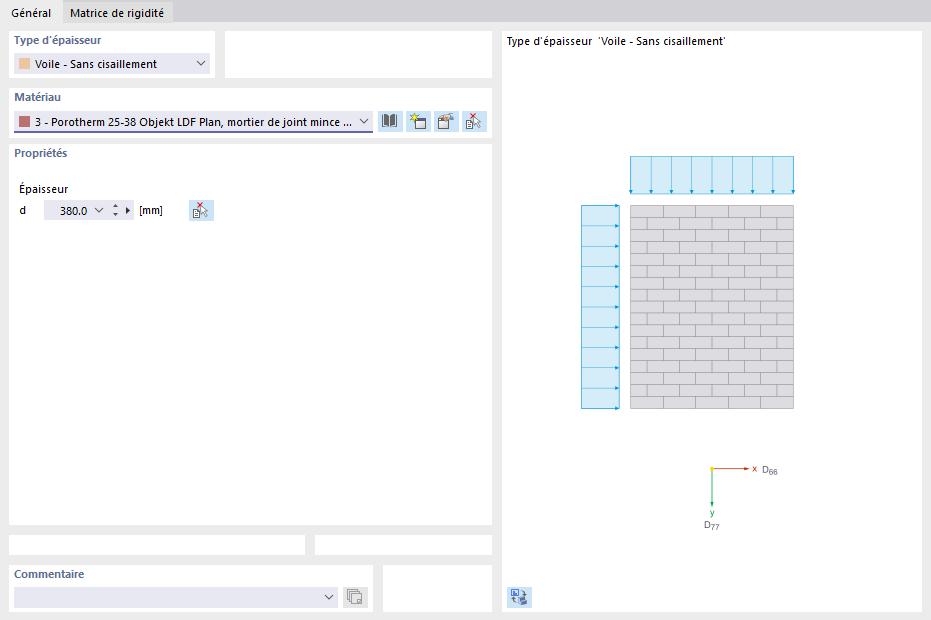

Définition de l’épaisseur avec propriétés de voiles sans cisaillement

Dans le cas des épaisseurs sans cisaillement, l’élément de rigidité au cisaillement D44 est déterminé, par exemple, en divisant D44 du type d’épaisseur régulier par la plus grande valeur entre D66 et D77. Cette faible rigidité au cisaillement empêche que la surface devienne cinématique.

Avec les types d’épaisseur « Mur - Sans cisaillement en X » et « Mur - Sans cisaillement en Y », vous pouvez déterminer si seules les forces horizontales ou verticales sont transmises.

Ossature bois

Dans les modèles 3D, vous pouvez définir avec le type d’épaisseur « Ossature bois » des structures porteuses composées de barres et de surfaces, comme par exemple des murs à ossature bois. Ce type d’épaisseur est décrit dans le chapitre Ossatures bois.

Structure en verre

Le type d’épaisseur « Structure en verre » convient aux modèles avec des surfaces en verre isolant ou feuilleté. Ce type d’épaisseur est décrit dans le chapitre Couches.

Matériau

Toutes les épaisseurs, à l'exception du type Matrice de rigidité, doivent être assignées à un matériau. Vous pouvez le choisir dans la liste des matériaux déjà définis. Les boutons permettent de sélectionner un matériau de la bibliothèque ou de le définir de nouveau (voir le chapitre Matériaux).

Propriétés

Pour les types d’épaisseur constants et variables, les caractéristiques doivent être définies dans les « Propriétés ». Les paramètres d'une épaisseur variable sont illustrés dans l'image Définir l’épaisseur variable.

Lorsque vous avez attribué des épaisseurs à certaines surfaces, vous pouvez vérifier le tracé des épaisseurs de surface dans le rendu : définissez l’option Rempli avec épaisseur dans le « Navigateur - Afficher ».

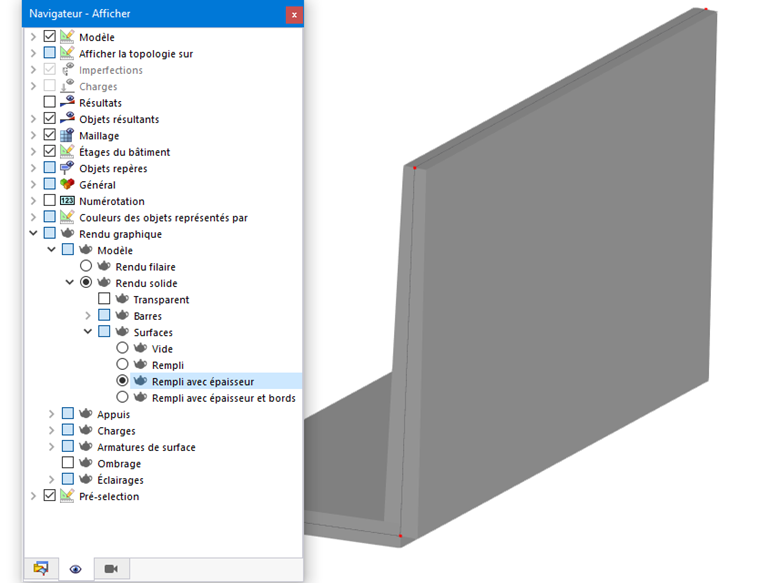

Vérification du type d’épaisseur dans un modèle de solide

Options

@cost@

Estimation des coûts

L’estimation des coûts est généralement basée sur le coût du matériau attribué aux surfaces d’une épaisseur (voir le chapitre Matériaux). Si des paramètres spécifiques doivent s’appliquer pour une épaisseur, vous pouvez définir les coûts unitaires et les unités séparément dans l’onglet Estimation des coûts.

@co2@

Estimation des émissions de CO₂

L’estimation des émissions de CO₂ repose en général sur le matériau de l’épaisseur. Vous pouvez toutefois définir spécifiquement les émissions unitaires et les unités dans l’onglet Estimation des émissions de CO₂ pour chaque épaisseur.

@costEstimationTab@

Estimation des coûts

L’onglet Estimation des coûts est affiché lorsque l’option Estimation des coûts est cochée dans l’onglet « Général ».

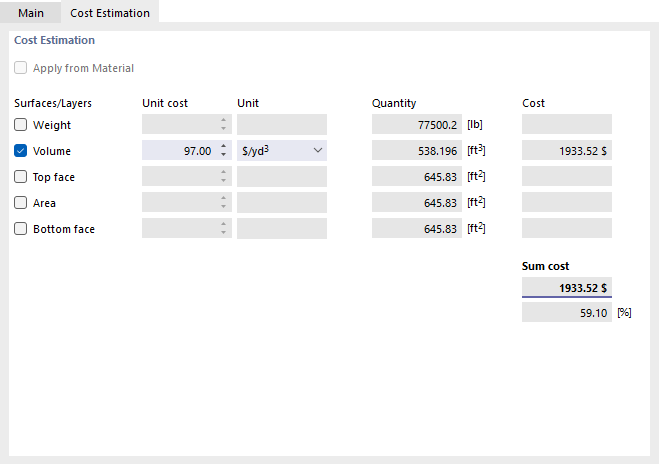

Définir les coûts unitaires et l'unité pour l'épaisseur

Si des directives pour l'estimation des coûts existent déjà pour le matériau d’une épaisseur, la case « Transférer à partir du matériau » est cochée par défaut. Cela applique les définitions des coûts unitaires basés sur la surface et évite les duplications. Si vous souhaitez définir séparément les coûts unitaires et les unités pour les surfaces d’une certaine épaisseur, décochez la case.

Cochez la grandeur de l'épaisseur pertinente pour l’estimation des coûts : Poids, Volume, Face supérieur, Surface ou Face inférieure. Saisissez dans la colonne « Coût unitaire » la valeur du coût pour une unité du paramètre. Dans la liste de la colonne « Unité », vous avez le choix entre plusieurs options pour les coûts unitaires.

Les valeurs indiquées dans la colonne « Quantité » pour le poids, le volume, la surface, et la face supérieure/inférieure dérivent des propriétés des surfaces auxquelles l'épaisseur est assingée.

Les « Coûts » indiquent le prix pour toutes les surfaces utilisées de l’épaisseur. Ils représentent également les « Coûts totaux ». Si plusieurs épaisseurs sont activées pour l’estimation des coûts, vous pouvez également voir la part de l’épaisseur dans les coûts totaux en [%].

@emissionsEstimationTab@

Estimation des émissions de CO₂

L’onglet Estimation des émissions de CO₂ apparait lorsque l’option Estimation des émissions de CO₂ est cochée dans l’onglet « Général ».

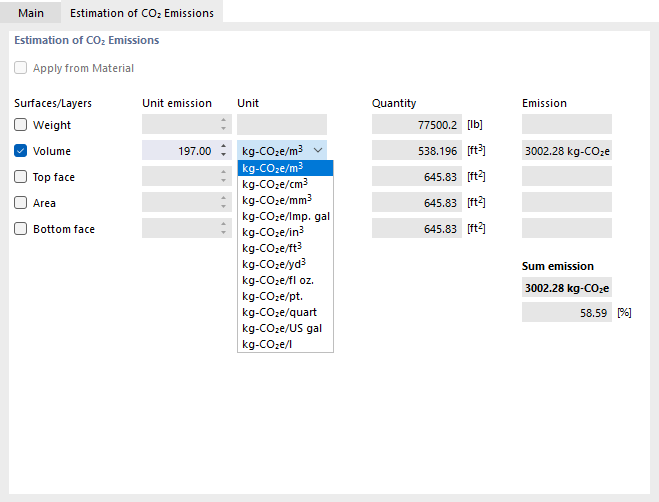

Définir l’émission unitaire et l’unité d’épaisseur

Si des directives existent déjà pour une estimation des émissions de CO₂ pour le matériau d'une épaisseur, la case « Transférer à partir du matériau » est cochée par défaut. Cela applique les définitions d’émissions basées sur la surface et évite les doublons. Si vous souhaitez définir séparément les émissions unitaires et unités pour les surfaces d’une certaine épaisseur, décochez la case.

Cochez la grandeur de l’épaisseur pertinente pour l’estimation des émissions de CO₂ : Poids, Volume, Face supérieure, Surface ou Face inférieure. Saisissez dans la colonne « Émission unitaire » la valeur de l’émission de CO₂ pour une unité du paramètre. Dans la liste de la colonne « Unité », vous pouvez choisir parmi plusieurs unités d'émission pour les équivalents CO₂.

Les valeurs affichées dans la colonne « Quantité » pour le poids, le volume, la surface, et la face supérieure/inférieure dérivent des propriétés des surfaces auxquelles l’épaisseur est assignée. Les « émissions » sont déterminées à partir de ces valeurs et de l’émission unitaire.

La « somme des émissions » donne les équivalents CO₂ causés par toutes les surfaces de l’épaisseur. En outre, la part des émissions en [%] que cette épaisseur a dans les émissions totales est indiquée.
