Espessuras

As espessuras são necessárias para a definição de superfícies. As propriedades da espessura influenciam a rigidez da superfície. No caso mais simples, você especifica a espessura constante de uma superfície. No entanto, as propriedades da espessura também permitem que você descreva características ortotrópicas ou modelos de camadas.

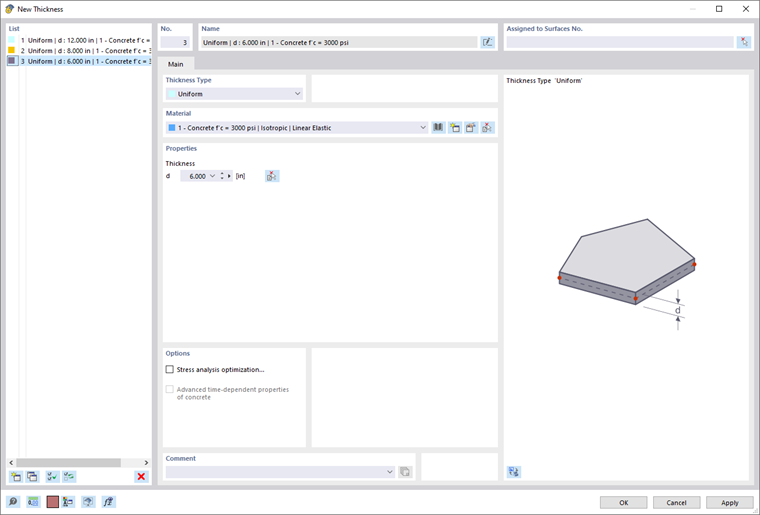

Caixa de diálogo "Nova espessura"

Nome

O nome da espessura é gerado a partir dos parâmetros que devem ser definidos para cada espessura. Você pode substituir esse nome por outra designação, clicando no botão ao lado do campo de entrada.

Base

O registro Base gerencia os parâmetros fundamentais da espessura.

Tipo de Espessura

O tipo de espessura define a geometria da espessura. Ele afeta a rigidez da superfície. A lista oferece diferentes tipos de espessura para escolha.

Selecionar tipo de espessura

Constante

O tipo padrão é adequado para superfícies que apresentam espessura uniforme em todos os pontos. Você pode definir a espessura na seção 'Propriedades'.

Variável

Uma espessura variável descreve um aumento ou diminuição linear da espessura da superfície. Para a definição, você pode usar diferentes objetos de referência. Defina as espessuras que estão presentes em nós específicos. A espessura variável resulta, então, de uma interpolação linear.

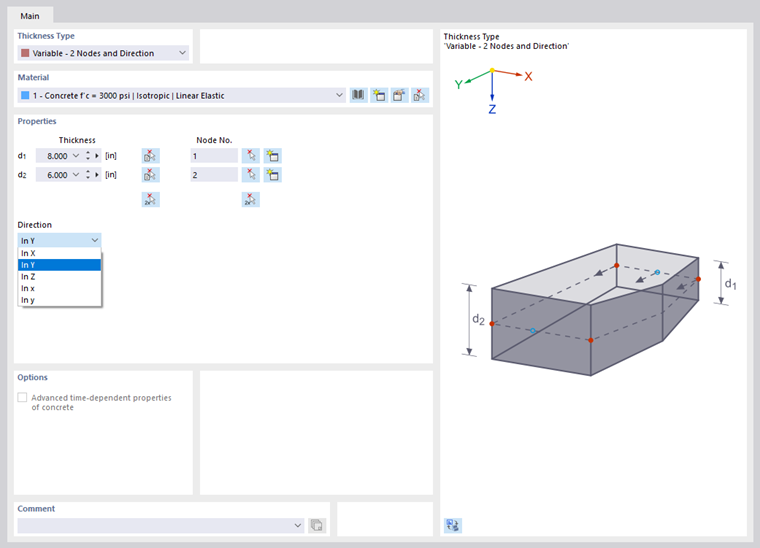

Definir a espessura variável através de dois nós e direção

Você pode usar quaisquer nós para definir as espessuras ou criar novos. No entanto, é necessário que os nós de elemento finito possam ser gerados nesses locais.

Camadas

O tipo de espessura 'Camadas' é adequado para modelos cujas superfícies apresentam uma configuração multicamadas. Este tipo de espessura é descrito no capítulo Camadas.

Forma-Ortotropia

Com o tipo de espessura 'Forma-Ortotropia', você pode definir as propriedades ortotrópicas dos objetos através de parâmetros geométricos. Os diferentes tipos são descritos no capítulo Forma-Ortotropia.

Matriz de Rigidez

Este tipo de espessura permite definir livremente os coeficientes da matriz de rigidez. Defina a orientação no registro 'Ortotropia'. No registro 'Matriz de Rigidez', você pode então inserir os elementos da matriz.

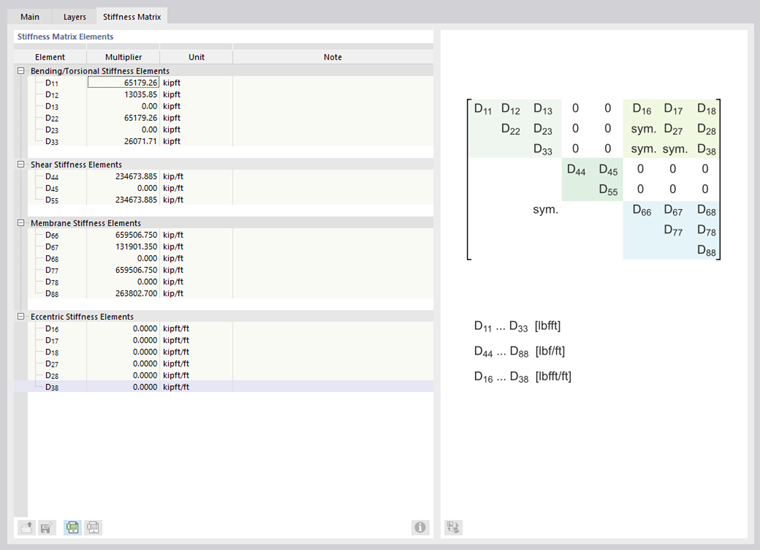

Definição da matriz de rigidez

Parede - sem Cisalhamento

Os tipos de espessura 'Parede - sem Cisalhamento' permitem modelar as relações de rigidez de paredes que transferem apenas forças normais, mas não cisalhamento. Isso possibilita, por exemplo, modelar paredes de alvenaria ou de armação de madeira.

Definir espessura com propriedades sem corte para parede

Para espessuras sem cisalhamento, por exemplo, o elemento de rigidez ao cisalhamento D44 é determinado dividindo o D44 do tipo de espessura regular pelo maior valor de D66 ou D77. Esta pequena rigidez ao cisalhamento impede que a superfície se torne cinemática.

Com os tipos de espessura 'Parede - sem Cisalhamento em X' e 'Parede - sem Cisalhamento em Y', você pode controlar se apenas forças horizontais ou verticais são transferidas.

Disco de Viga

Em modelos 3D, você pode definir estruturas portantes compostas de barras e superfícies com o tipo de espessura 'Disco de Viga', como painéis de madeira. Este tipo de espessura é descrito no capítulo Disco de Viga.

Construção de Vidro

O tipo de espessura 'Construção de Vidro' é adequado para modelos com superfícies de vidro isolante ou laminado. Este tipo de espessura é descrito no capítulo Camadas.

Material

Todas as espessuras, com exceção do tipo de espessura Matriz de Rigidez, devem ser associadas a um material. Você pode selecionar isso na lista de materiais já definidos. Os botões ao lado do campo de entrada oferecem a opção de selecionar um material da biblioteca ou defini-lo novamente (ver capítulo Materiais).

Propriedades

Para tipos de espessura constante e linearmente variável, as quantidades características devem ser especificadas na seção 'Propriedades'. Os parâmetros de uma espessura variável são mostrados na imagem Definir Espessura Variável.

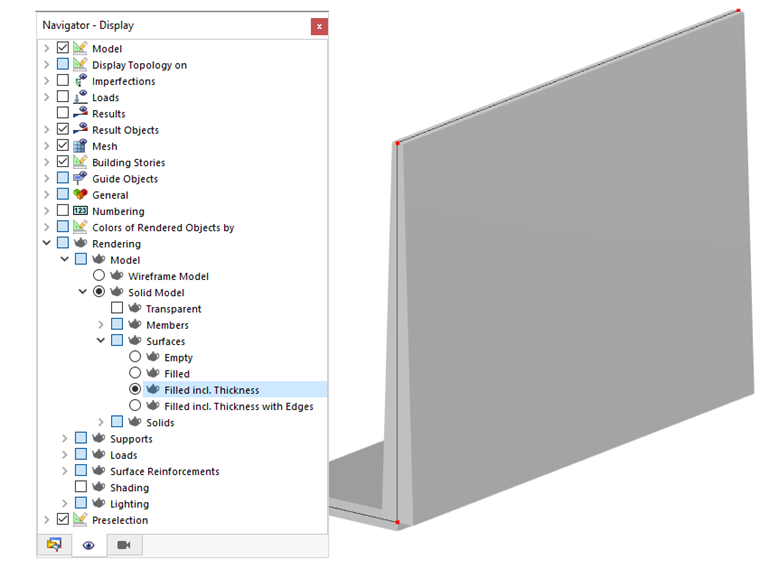

Se você atribuiu as espessuras a superfícies específicas, pode verificar o desenvolvimento das espessuras da superfície na renderização: Ajuste a opção Preenchido incl. Espessura no 'Navegador - Exibição'.

Verificação do tipo de espessura no modelo sólido

Opções

Estimativa de Custos

A estimativa de custos geralmente é realizada com base nos custos do material atribuído às superfícies de uma espessura (ver capítulo Materiais). Se parâmetros específicos forem aplicáveis a uma espessura, você pode definir separadamente os custos unitários e unidades no registro Estimativa de Custos.

Estimativa das Emissões de CO₂

A estimativa das emissões de CO₂ geralmente se baseia no material da espessura. No entanto, você pode definir as emissões unitárias e unidades para cada espessura no registro Estimativa das Emissões de CO₂.

Estimativa de Custos

O registro Estimativa de Custos é exibido quando você marca a opção Estimativa de Custos no registro 'Base'.

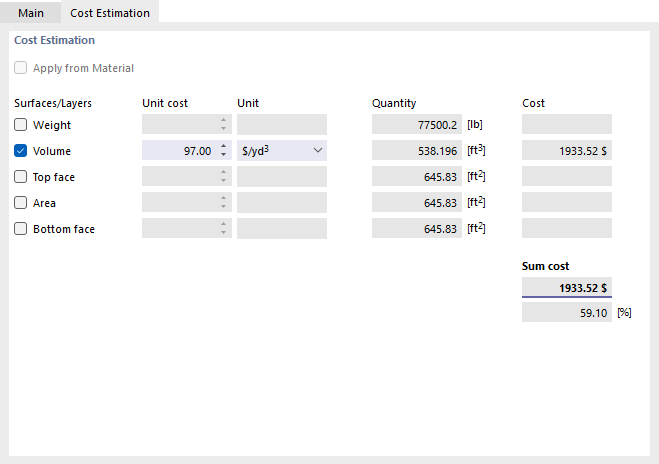

Definir unidade de custo por peça e espessura

Se já houver diretrizes para uma estimativa de custos para o material de uma espessura, o campo de verificação 'Assumir do Material' estará ativado por padrão. Assim, são válidas as definições de custo unitário baseadas em superfície e é evitada a duplicação de diretrizes. Se você deseja estabelecer separadamente os custos unitários e as unidades para superfícies de uma determinada espessura, desabilite o campo de verificação.

Marque a quantidade característica da espessura que é relevante para a estimativa de custos: Peso, Volume, Face Superior, Área ou Face Inferior. Insira o valor na coluna 'Custo Unitário' que uma unidade do parâmetro custa. A lista na coluna 'Unidade' oferece várias opções para custos unitários.

Os valores indicados na coluna 'Quantidade' para Peso, Volume, Área e Faces Superior/Inferior derivam das propriedades das superfícies às quais a espessura é atribuída.

Os 'Custos' mostram o preço para todas as superfícies utilizadas da espessura. Eles também representam os 'Custos Totais'. Se várias espessuras estiverem ativadas para a estimativa de custos, você pode verificar nos custos totais a participação da espessura em [%] nos custos totais.

Estimativa das Emissões de CO₂

O registro Estimativa das Emissões de CO₂ é exibido quando você marca a opção Estimativa das Emissões de CO₂ no registro 'Base'.

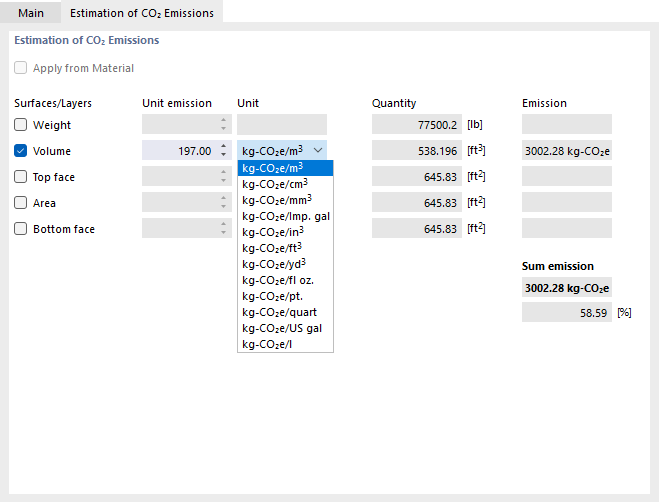

Definir emissão de unidade e espessura

Se já houver diretrizes para uma estimativa das emissões de CO₂ para o material de uma espessura, o campo de verificação 'Assumir do Material' estará ativado por padrão. Assim, são válidas as definições de emissões baseadas em superfície e é evitada a duplicação de diretrizes. Se você deseja determinar separadamente as emissões unitárias e as unidades para superfícies de uma determinada espessura, desabilite o campo de verificação.

Marque a quantidade característica da espessura que é relevante para a estimativa das emissões de CO₂: Peso, Volume, Face Superior, Área ou Face Inferior. Insira na coluna 'Emissão Unitária' o valor que uma unidade do parâmetro causa em CO₂. A lista na coluna 'Unidade' oferece várias unidades de equivalentes de emissões de CO₂.

Os valores mostrados na coluna 'Quantidade' para Peso, Volume, Área e Faces Superior/Inferior são derivados das propriedades das superfícies às quais a espessura é atribuída. A 'Emissão' é calculada a partir desses valores e das emissões unitárias.

A 'Emissão Total' indica os equivalentes de CO₂ causados por todas as superfícies da espessura. Além disso, é mostrado o percentual de emissões [%] que esta espessura tem nas emissões totais.
