толщины

Толщины необходимы для определения поверхностей. Свойства толщины включаются в жесткость поверхности. В простейшем случае укажите постоянную толщину поверхности. Однако с помощью характеристик толщины вы также можете описывать ортотропные свойства или модели слоев.

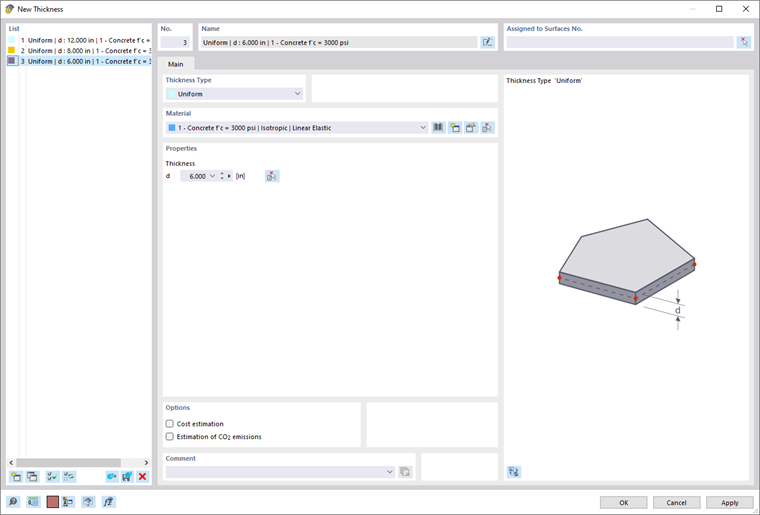

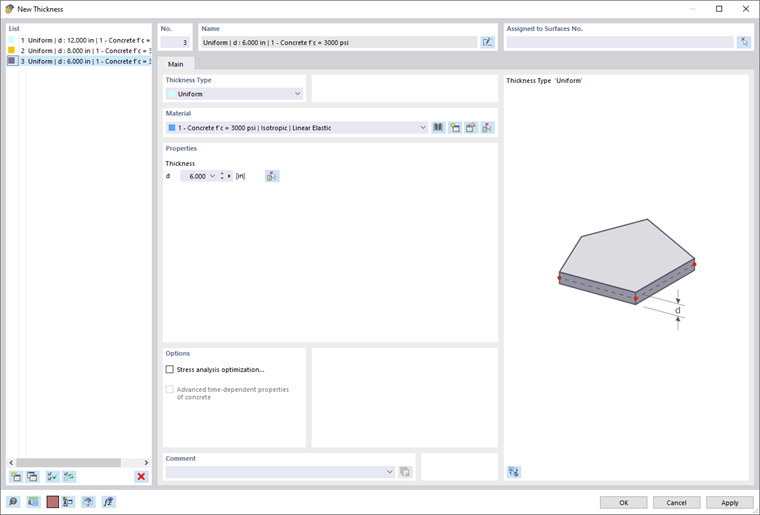

Диалог «Новая толщина»

Имя

Имя толщины генерируется из параметров, которые необходимо определить для каждой толщины. Вы можете заменить это имя другой меткой, нажав на кнопку рядом с полем ввода.

Основа

Вкладка Основа управляет основными параметрами толщины.

Тип толщины

Тип толщины определяет геометрию толщины. Он влияет на жесткость поверхности. В списке представлены различные типы толщин.

Выбор типа толщины

Константа

Стандартный тип подходит для поверхностей с равномерной толщиной на всех участках. Толщина устанавливается в разделе 'Свойства'.

Изменяющаяся

Изменяющаяся толщина описывает линейное увеличение или уменьшение толщины поверхности. Для определения можно использовать различные опорные объекты. Установите толщины, которые находятся в определенных узлах. Изменяющаяся толщина получается методом линейной интерполяции.

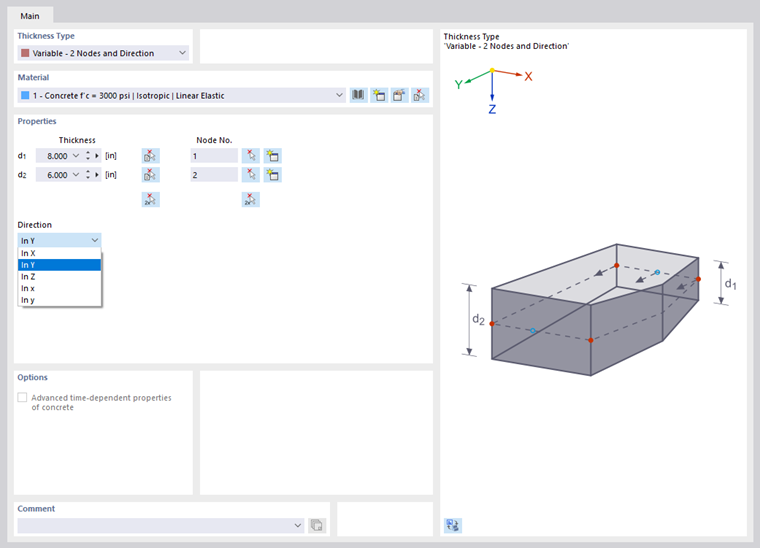

Задание переменной толщины с помощью двух узлов и направления

Вы можете использовать любые узлы для определения толщин или создавать новые. Однако необходимо, чтобы в этих местах могли генерироваться КЭ-узлы.

Слои

Тип толщины 'Слои' подходит для моделей с поверхностями многослойной конструкции. Этот тип толщины описан в главе Слои.

Формо-орто-ропия

С помощью типа толщины 'Формо-орто-тропия' вы можете определять ортотропные свойства объектов через геометрические параметры. Различные типы описаны в главе Формо-орто-тропия.

Матрица жесткости

Этот тип толщины позволяет свободно определять коэффициенты матрицы жесткости. Установите ориентацию на вкладке 'Ортотропия'. На вкладке 'Матрица жесткости' можно ввести элементы матрицы.

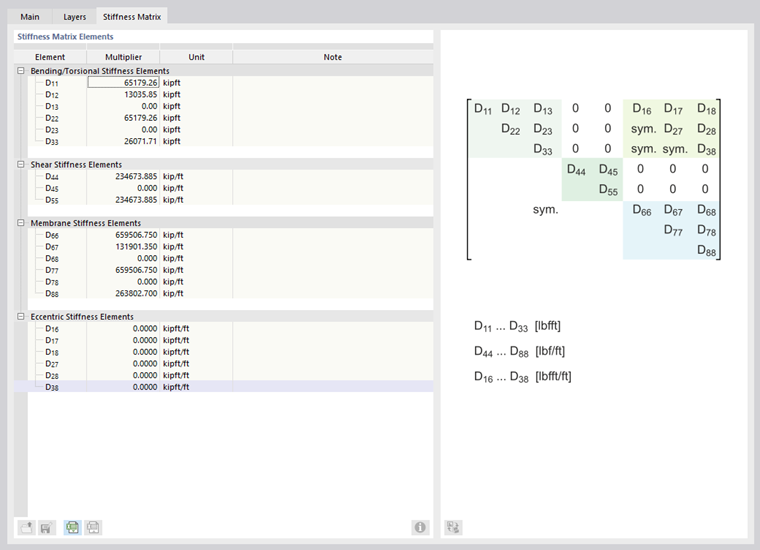

Определение матрицы жесткости

Стена - без сдвига

Типы толщин 'Стена - без сдвига' позволяют представлять жесткость стен, которые передают только нормальные силы, но не сдвиг. Это можно использовать, например, для моделирования кирпичных или деревянных стен.

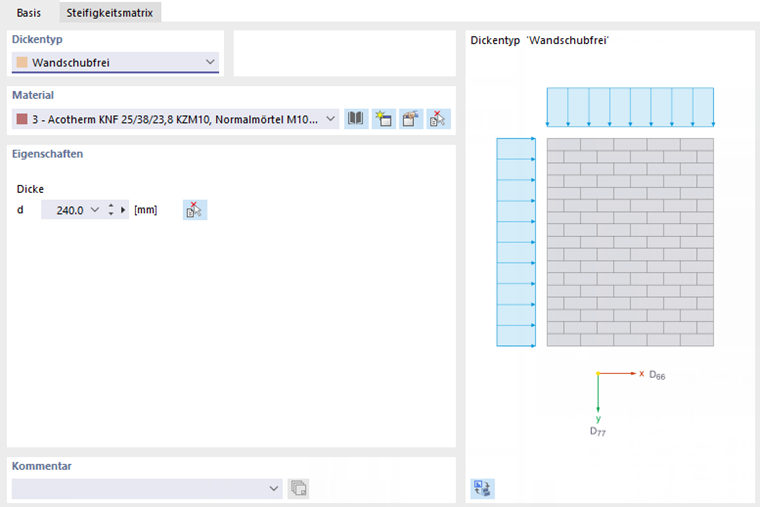

Толщина для стен со свойствами без сдвига

Для стен без сдвига, например, элемент жесткости на сдвиг D44 определяется делением D44 обычного типа толщины на большее из значений D66 или D77. Эта небольшая жесткость на сдвиг предотвращает кинематичность поверхности.

С помощью типов толщин 'Стена - без сдвига по X' и 'Стена - без сдвига по Y' можно управлять, будут ли передаваться только горизонтальные или вертикальные силы.

Балочная панель

В 3D-моделях с помощью типа толщины 'Балочная панель' можно определять конструкции, состоящие из стержней и поверхностей, например деревянные стеновые панели. Этот тип толщины описан в главе Балочная панель.

Конструкция стекла

Тип толщины 'Конструкция стекла' подходит для моделей с поверхностями из изоляционного или многослойного стекла. Этот тип толщины описан в главе Слои.

Материал

Ко всем толщинам, за исключением типа Матрица жесткости, должен быть присвоен материал. Вы можете выбрать его из списка уже определенных материалов. Кнопки рядом с полем ввода позволяют выбрать материал из библиотеки или создать новый (см. главу Материалы).

Свойства

Для константных и линейно изменяющихся типов толщин в разделе 'Свойства' нужно задать ключевые параметры. Параметры изменяющейся толщины показаны на рисунке Определение изменяющейся толщины.

Если вы присвоили толщины определенным поверхностям, вы можете проверить распределение толщин поверхностей при рендеринге: в 'Навигаторе - отображение' установите опцию Заливка с учетом толщины.

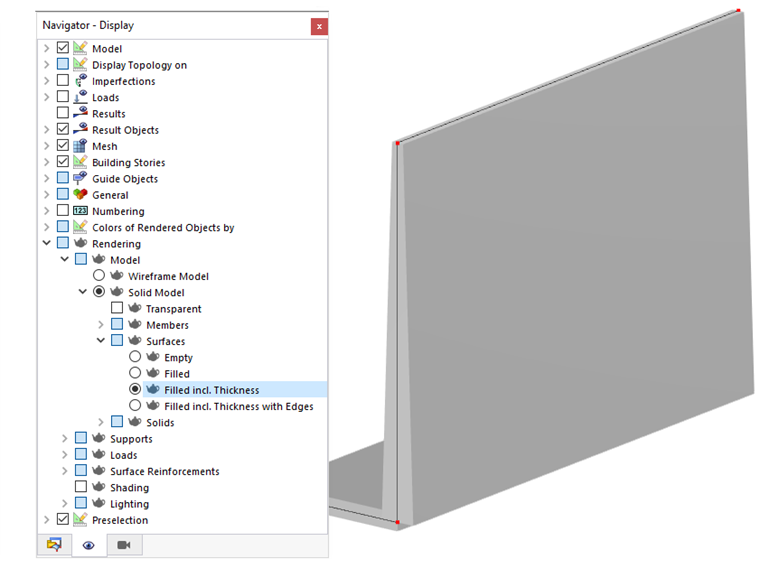

Проверка типа толщины в твердотельной модели

Опции

Оценка стоимости

Оценка стоимости, как правило, рассчитывается по стоимости материала, который присвоен поверхностям определенной толщины (см. главу Материалы). Если для толщины должны применяться конкретные параметры, вы можете отдельно установить единичные затраты и единицы измерения на вкладке Кос Oценка стоимости.

Оценка выбросов CO₂

Также оценка выбросов CO₂ обычно основана на материале толщины. Вы можете указать выбросы на единицу и единицы измерения для каждой толщины в отдельности на вкладке Оценка выбросов CO₂.

Оценка стоимости

Вкладка Оценка стоимости отображается, когда вы отметили параметр Оценка стоимости на вкладке 'Основа'.

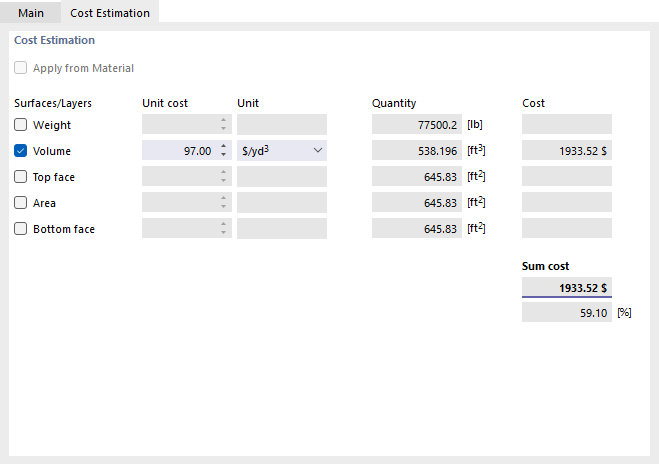

Задание удельной стоимости и единицы для толщины

Если для материала определенной толщины уже заданы параметры для оценки стоимости, поле 'Применить из материала' по умолчанию активно. Это позволяет избегать двойных оценок издержек на поверхности. Если вы хотите отдельно указать единичные затраты и единицы для поверхностей с определенной толщиной, снимите галочку с данного поля.

Отметьте, какой размер толщины важен для оценки стоимости: вес, объем, верхняя часть, площадь или нижняя часть. Введите в столбец 'Единичная стоимость' стоимость за единицу параметра. В списке столбца 'Единица' доступны различные варианты для назначения стоимости единицы измерения.

Значения веса, объема, площади и верхней/нижней частей, указанные в столбце 'Объем', определяются из свойств поверхностей, к которым присвоена толщина.

'Стоимость' показывает цену для всех использованных поверхностей толщины. Они также представляют собой 'Суммарную стоимость'. Если активировано несколько толщин для оценки стоимости, в разделе Суммарной стоимости также можно прочитать долю толщины в процентах от общих издержек.

Оценка выбросов CO₂

Вкладка Оценка выбросов CO₂ отображается, если вы отметили параметр Оценка выбросов CO₂ на вкладке 'Основа'.

Задание эталонной эмиссии и единицы измерения толщины

Если для материала определенной толщины уже заданы параметры для оценки выбросов CO₂, поле 'Применить из материала' по умолчанию активно. Это позволяет избегать двойных данных об выбросах на поверхности. Если вы хотите отдельно указать выбросы на единицу и единицы для поверхностей с определенной толщиной, снимите галочку с данного поля.

Отметьте, какой размер толщины важен для оценки выбросов CO₂: вес, объем, верхняя часть, площадь или нижняя часть. Введите в столбец 'Выбросы на единицу' количество CO₂, приходящееся на единицу параметра. В списке столбца 'Единица' доступны различные единицы измерения выбросов для эквивалентов CO₂.

Значения веса, объема, площади и верхней/нижней частей, указанные в столбце 'Объем', определяются из свойств поверхностей, к которым присвоена толщина. 'Выбросы' подсчитываются на основе этих значений и выбросов на единицу.

'Суммарные выбросы' указывают количество эквивалентов CO₂, образуемых всеми поверхностями данной толщины. Также указывается доля выбросов в процентах, которую эта толщина имеет в общих выбросах.
