Grubości

Grubości są potrzebne do definiowania powierzchni. Właściwości grubości wpływają na sztywność powierzchni. W najprostszym przypadku podajesz stałą grubość powierzchni. Jednak za pomocą właściwości grubości możesz również opisać ortotropowe cechy lub modele warstwowe.

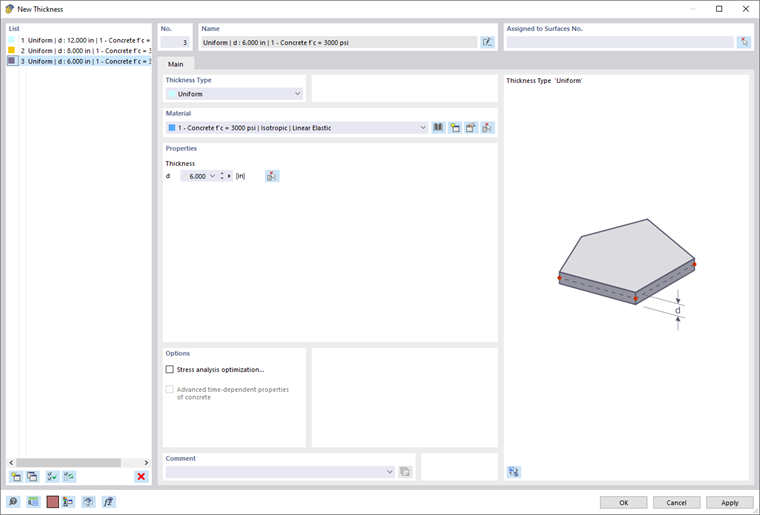

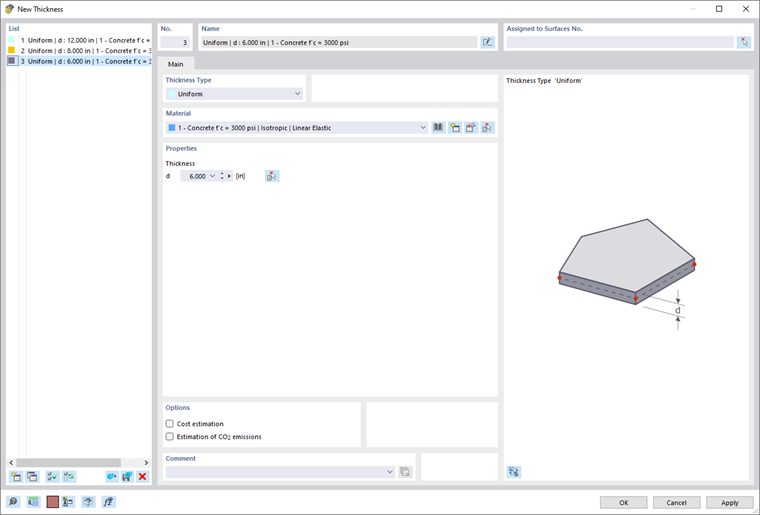

Okno dialogowe "Nowa grubość"

Nazwa

Nazwa grubości jest generowana na podstawie parametrów, które należy zdefiniować dla każdej grubości. Możesz zastąpić tę nazwę innym określeniem, klikając przycisk obok pola wprowadzania.

Podstawa

Zakładka Podstawa zarządza podstawowymi parametrami grubości.

Typ grubości

Typ grubości określa geometryczne wymiary grubości. Wpływa to na sztywność powierzchni. W liście dostępne są różne typy grubości.

Wybór typu grubości

Stały

Standardowy typ jest odpowiedni dla powierzchni o jednolitej grubości we wszystkich miejscach. Możesz ustalić grubość w sekcji 'Właściwości'.

Zmienna

Zmienna grubość opisuje liniowy wzrost lub spadek grubości powierzchni. Do definicji można używać różnych obiektów odniesienia. Określ grubości występujące w określonych węzłach. Zmienna grubość wynika z liniowej interpolacji.

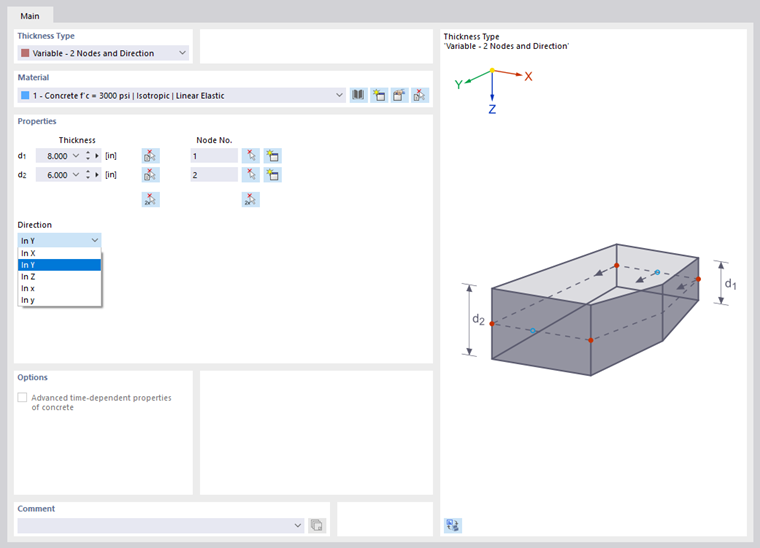

Definiowanie zmiennej grubości za pomocą dwóch węzłów i kierunku

Możesz używać dowolnych węzłów do definiowania grubości lub także tworzyć nowe. Jest jednak wymagane, aby w tych miejscach mogły być generowane węzły MES.

Warstwy

Typ grubości 'Warstwy' jest odpowiedni dla modeli, których powierzchnie mają budowę wielowarstwową. Ten typ grubości jest opisany w rozdziale Warstwy.

Form-Ortotropia

Z typem grubości 'Form-Ortotropia' możesz definiować ortotropowe właściwości obiektów za pomocą parametrów geometrycznych. Różne typy są opisane w rozdziale Form-Ortotropia.

Macierz sztywności

Ten typ grubości pozwala na swobodne definiowanie współczynników macierzy sztywności. Określ kierunek w zakładce 'Ortotropia'. Następnie możesz wprowadzić elementy macierzy w zakładce 'Macierz sztywności'.

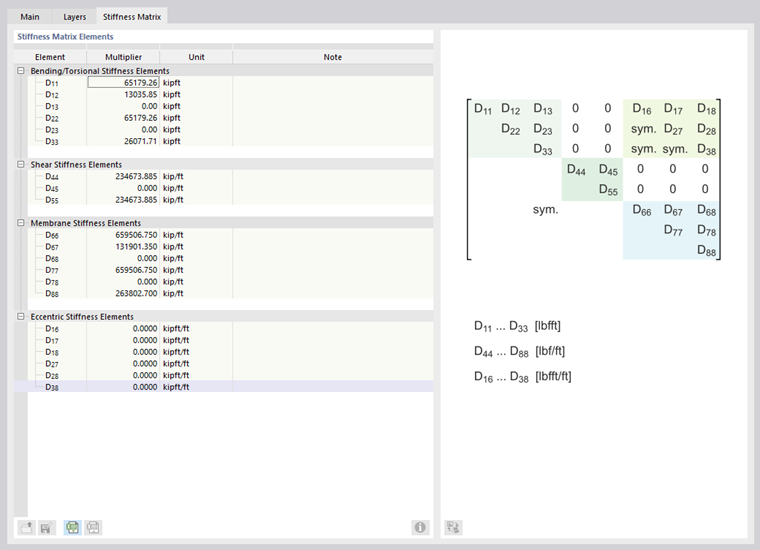

Definiowanie macierzy sztywności

Ściana - bez ścinania

Typy grubości 'Ściana - bez ścinania' pozwalają odzwierciedlić relacje sztywności ścian, które przenoszą tylko siły normalne, ale nie ścinanie. Pozwala to na przykład modelować ściany murowane lub szkieletowe.

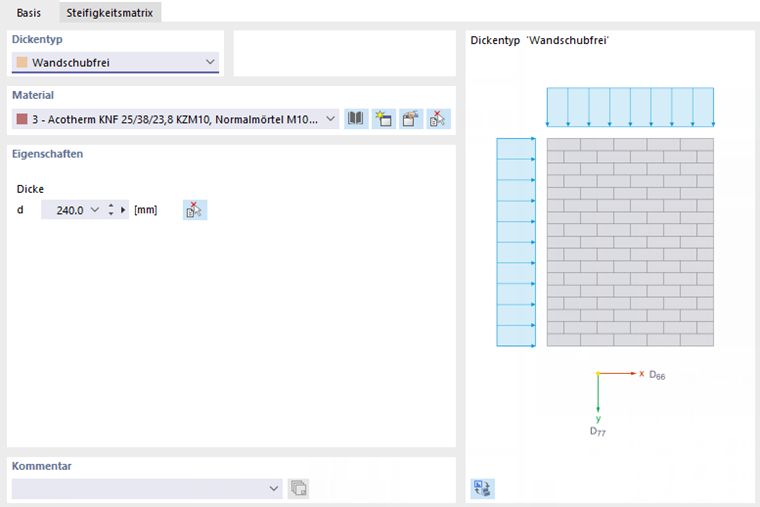

Definiowanie grubości z właściwościami swobodnymi od ścinania dla ściany

Dla grubości bez ścinania, na przykład, element sztywności na ścinanie D44 jest określany przez podzielenie D44 regularnego typu grubości większą wartością D66 lub D77. Ta mała sztywność na ścinanie zapobiega kinetyce powierzchni.

Z typami grubości 'Ściana - bez ścinania w X' i 'Ściana - bez ścinania w Y' możesz kontrolować, czy przenoszone są tylko siły poziome czy pionowe.

Dysk belkowy

W modelach 3D możesz zdefiniować struktury nośne złożone z prętów i powierzchni za pomocą typu grubości 'Dysk belkowy', na przykład, ściany z płyt drewnianych. Ten typ grubości jest opisany w rozdziale Dysk belkowy.

Budowa szkła

Typ grubości 'Budowa szkła' jest odpowiedni dla modeli z powierzchniami z izolacyjnego lub laminowanego szkła. Ten typ grubości jest opisany w rozdziale Warstwy.

Materiał

Wszystkie grubości, z wyjątkiem typu Macierz sztywności, muszą mieć przypisany materiał. Możesz go wybrać z listy już zdefiniowanych materiałów. Przyciski obok pola wprowadzania oferują możliwość wyboru materiału z biblioteki lub jego nowego zdefiniowania (patrz rozdział Materiały).

Właściwości

Dla typów grubości stałej i liniowo zmiennej, w sekcji 'Właściwości' należy ustalić parametry techniczne. Parametry zmiennej grubości są przedstawione na obrazie Definiowanie Zmiennej Grubości.

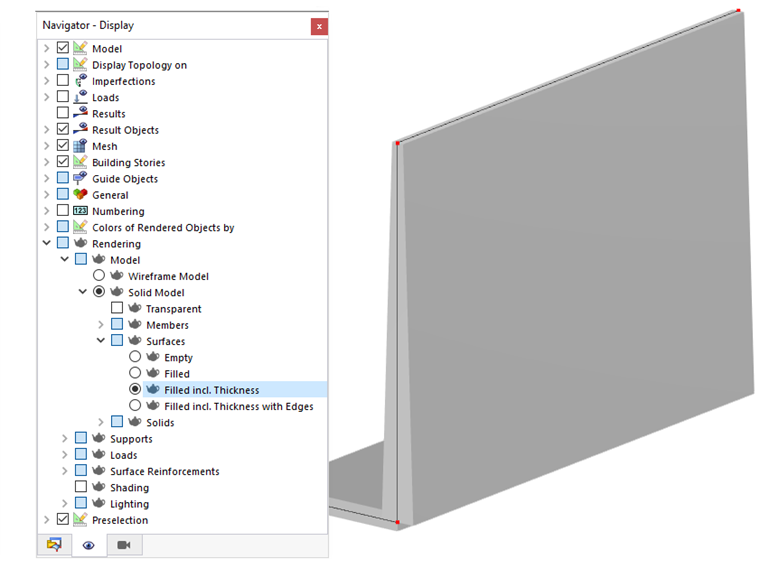

Po przypisaniu grubości do określonych powierzchni, można zweryfikować rozkład grubości powierzchni w rendering: w 'Navigator - Wyświetlanie' ustaw opcję Wypełnione wraz z grubością.

Sprawdzanie typu grubości w modelu bryłowym

Opcje

Szacowanie kosztów

Szacowanie kosztów zwykle odbywa się na podstawie kosztów materiału przypisanego powierzchniom o określonej grubości (patrz rozdział Materiały). Jeśli dla grubości mają obowiązywać specyficzne parametry, możesz określić koszty jednostkowe i jednostki w zakładce Szacowanie kosztów.

Szacowanie emisji CO₂

Szacowanie emisji CO₂ zazwyczaj opiera się na materiale grubości. Możesz jednak określić jednostkowe emisje i jednostki dla każdej grubości w zakładce Szacowanie emisji CO₂.

Szacowanie kosztów

Zakładka Szacowanie kosztów jest wyświetlana, gdy w zakładce 'Podstawa' zaznaczona jest opcja Szacowanie kosztów.

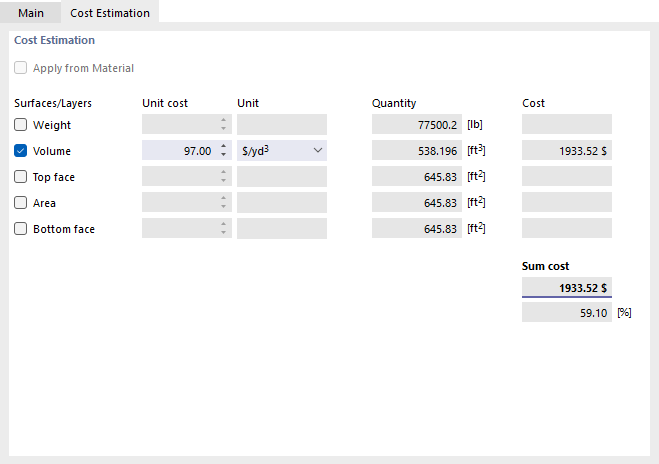

Określanie kosztów jednostkowych i jednostki dla grubości

Jeśli dla materiału grubości istnieją już założenia dotyczące szacowania kosztów, pole kontrolne 'Przejąć z materiału' jest domyślnie aktywowane. Oznacza to, że obowiązują definicje kosztów jednostkowych dotyczące powierzchni, a podwójne założenia są wykluczone. Jeśli chcesz osobno określić koszty jednostkowe i jednostki dla powierzchni o określonej grubości, zdezaktywuj pole kontrolne.

Zaznacz, który z parametrów grubości jest istotny dla szacowania kosztów: waga, objętość, góra, powierzchnia czy dół. Wprowadź w kolumnie 'Koszt jedn.' wartość, jaką kosztuje jednostka parametru. W liście w kolumnie 'Jednostka' dostępne są różne opcje dla kosztów jednostkowych.

Wartości dla wagi, objętości, powierzchni, góry i dołu podane w kolumnie 'Ilość' wynikają z właściwości powierzchni, którym przypisana jest grubość.

'Koszty' wskazują cenę za wszystkie używane powierzchnie o określonej grubości. Reprezentują także 'Sumę kosztów'. Jeśli kilka grubości jest aktywowanych dla szacowania kosztów, możesz również odczytać udział grubości w [%] w całkowitych kosztach.

Szacowanie emisji CO₂

Zakładka Szacowanie emisji CO₂ jest wyświetlana, gdy w zakładce 'Podstawa' zaznaczona jest opcja Szacowanie emisji CO₂.

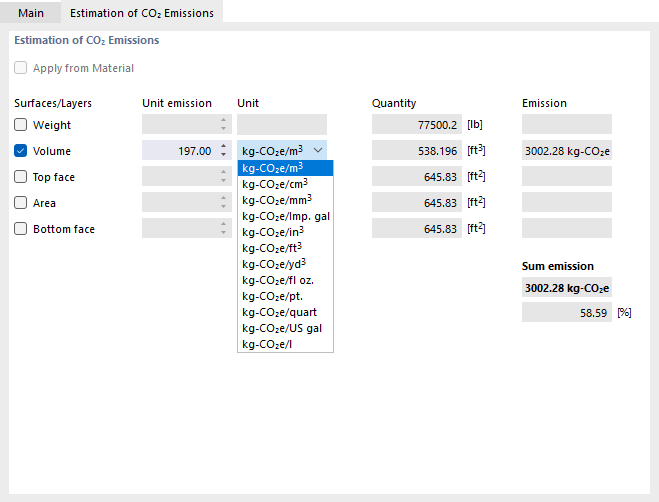

Ustawienie emisji jednostkowej i jednostki dla grubości

Jeśli dla materiału grubości istnieją już założenia dotyczące szacowania emisji CO₂, pole 'Przejąć z materiału' jest domyślnie aktywowane. Oznacza to, że obowiązują definicje emisji dotyczące powierzchni, a podwójne założenia są wykluczone. Jeśli chcesz osobno określić jednostkowe emisje i jednostki dla powierzchni o określonej grubości, zdezaktywuj pole kontrolne.

Zaznacz, który parametr grubości jest istotny dla szacowania emisji CO₂: waga, objętość, góra, powierzchnia czy dół. Wprowadź w kolumnie 'Emisja jedn.' wartość, jaką emituje jednostka parametru CO₂. W liście w kolumnie 'Jednostka' dostępne są różne jednostki emisji CO₂-eqiwalentów.

Wartość podana w kolumnie 'Ilość' dla wagi, objętości, powierzchni, góry i dołu wynikają z właściwości powierzchni, którym przypisana jest grubość. 'Emisja' jest określana na podstawie tych wartości i emisji jedn.

'Suma emisji' podaje ekwiwalenty CO₂, które powodują wszystkie powierzchnie grubości. Dodatkowo przedstawiany jest udział emisji w [%], które ta grubość ma w całkowitej ilości emisji.
