Une combinaison de charges (CO) superpose des cas de charge selon les critères de combinaison de la situation de projet. Les combinaisons de charges représentent différentes variantes permettant de combiner les cas de charge inclus dans une combinaison d’actions. Une combinaison de charges regroupe les charges des cas de charge inclus en considérant les coefficients partiels de sécurité pour former un « grand cas de charge ».
Quand l’onglet est activée, les combinaisons de charges sont générées selon les règles de combinaison de la norme. Elles sont listées et classées par situations de projet. Si vous avez désactivé l’assistant de combinaisons dans l'onglet « Base » (voir le chapitre Base ), vous devez générer les combinaisons manuellement (voir la section Définir manuellement la combinaison de charges).
Le « Nom de la combinaison de charges » est une abréviation basée sur les facteurs de sécurité et les numéros des cas de charge et reflète les règles de combinaison.
Si vous avez coché Noms de combinaison selon la catégorie d’action dans l’onglet « Base », les noms sont affichés avec les libellés des catégories d’action.
La case à cocher « À calculer », détermine si la combinaison de charges sélectionnée sera examinée lors du calcul.
Général

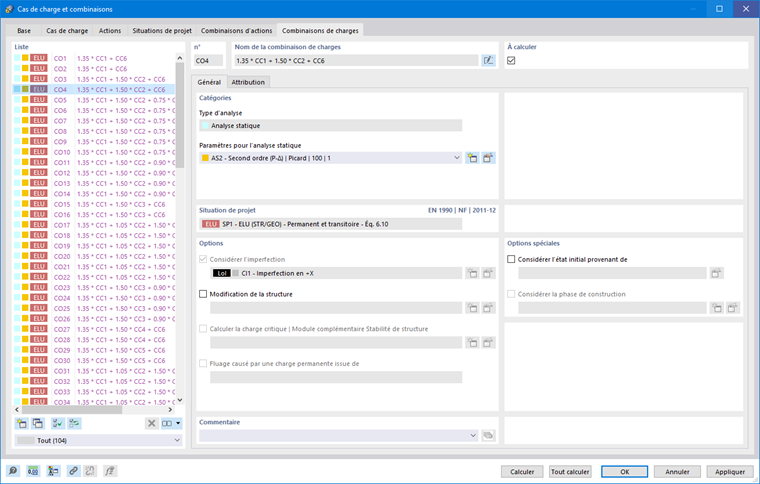

L'onglet Général permet de gérer les informations générales de la combinaison de charges sélectionnée dans la « Liste » à gauche.
Catégories
Le « Type d’analyse » est prédéfini selon la catégorie de cas de charge (voir le chapitre Cas de charge ). Si vous n’avez activé aucun module complémentaire dans les données de base du modèle, l’entrée « Analyse statique » est affichée.
Dans la liste « Paramètres pour l’analyse statique », vous pouvez choisir un type d’analyse pour la combinaison de charges. Les types d’analyse suivants sont disponibles :
- Premier ordre
- Second ordre (P-Δ)
- Troisième ordre / Grandes déformations
Les types d’analyse sont décrits dans le chapitre Paramètres pour l’analyse statique. Le bouton
permet d’ajouter un nouveau type d’analyse.
Situation de projet
Cette section indique la situation de projet qui constitue la base de la combinaison de charges sélectionnée (voir le chapitre Situations de projet).
Options
Si vous avez coché la case « Considérer l’imperfection » pour un cas de charge dans l’onglet « Cas de charge », le cas d'imperfection pris en compte dans cette combinaison de charges sera indiqué ici. Les cas d’imperfection non assignés sont, par défaut, appliqués à toutes les combinaisons de charges auxquelles aucun cas d’imperfection n’a été attribué (voir le chapitre Cas d’imperfection ).
La case à cocher « Modification de structure » permet de considérer un ajustement de rigidité ou un traitement particulier des non-linéarités dans la combinaison de charges. Ces fonctionnalités sont décrites dans le chapitre Modifications de structure. Sélectionnez la modification de structure dans la liste ou créez un nouveau type de modification à l’aide du bouton
.
Options spéciales
Cocher la case « Considérer l’état initial provenant de » vous permet de sélectionner dans la liste une combinaison de charges dont les déformations constitueront la situation initiale pour la combinaison sélectionnée. Cela permet, par exemple, de capter l’effet d’une précontrainte.
Le bouton

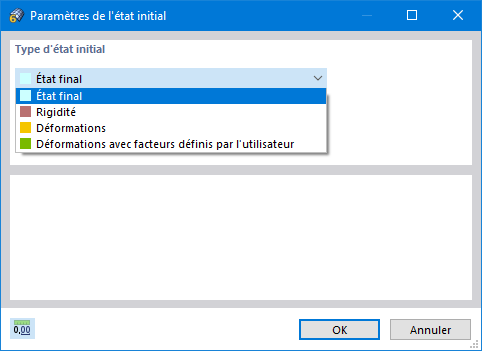

à droite de la liste ouvre la boîte de dialogue « Paramètres de l’état initial ». Déterminez-y le « Type d’état initial » disponible.
Les options de sélection sont décrites dans le chapitre Cas de charge .
Attribution
Dans l’onglet Attribution, vous pouvez vérifier quels cas de charge sont inclus dans la combinaison de charges et selon quels critères ils sont combinés.
Attribué pour CO
Les colonnes listent les cas de charge avec leurs coefficients partiels de sécurité et de combinaison associés. Les valeurs indiquées dans la colonne « Facteur » sont basées sur les coefficients conformes à la norme. Selon l’EN 1990, il s’agit des coefficients partiels de sécurité γ, des coefficients de combinaison ψ, des facteurs de réduction ξ et, le cas échéant, des coefficients de fiabilité KFI de l’action. Ils sont appliqués selon la situation de projet et la catégorie d’action.
Si une action selon l’EN 1990 est « Déterminante » dans la combinaison, elle est marquée en conséquence. Elle est prise en compte comme action Qk,1 dans les règles de combinaison.
Définir manuellement la combinaison de charges
Le bouton
en bas de la « Liste » vous permet d’ajouter manuellement une combinaison de charges. L’onglet « Attribution » sera donc ajusté en conséquence. Vous rencontrerez également ce schéma si vous n’utilisez pas l’assistant de combinaison.
Dans la colonne « Cas de charges existants », tous les cas de charge que vous avez créés sont listés. Pour transférer un cas de charge dans la liste « Assigné pour CO », vous pouvez utiliser les méthodes suivantes :
- Double-cliquez sur le cas de charge.
- Sélectionnez le cas de charge ou plusieurs cas avec la touche Ctrl enfoncée. Cliquez ensuite sur
.
Pour modifier le coefficient d’un cas de charge, activez la première colonne de cette ligne de cas de charge. Saisissez le facteur correct ou sélectionnez-le dans la liste.
Dans la section « Entrée de syntaxe », vous pouvez définir directement la combinaison de charges en entrant les cas de charge avec des coefficients. Assignez ensuite le critère de définition à l’aide du bouton
.
CO correspondante
Si la case « Assigner automatiquement les combinaisons de charges associées » est cochée dans l’onglet Base de la boîte de dialogue principale, l’onglet CO correspondante affichera les combinaisons « apparentées » qui résultent des mêmes cas de charge pour les situations de dimensionnement individuelles. Cependant, elles sont superposées avec d’autres coefficients partiels de sécurité. Lorsque la case est décochée, seuls les critères de la CO sélectionnée sont indiqués.
