Lastkombinationen

Eine Lastkombination (LK) überlagert Lastfälle nach den Kombinationskriterien der Bemessungssituation. Lastkombinationen stellen verschiedene Varianten dar, wie die in einer Einwirkungskombination enthaltenen Lastfälle kombiniert werden können. Eine Lastkombination fasst die Lasten der enthaltenen Lastfälle unter Berücksichtigung der Teilsicherheitsbeiwerte zu "einem großen Lastfall" zusammen.

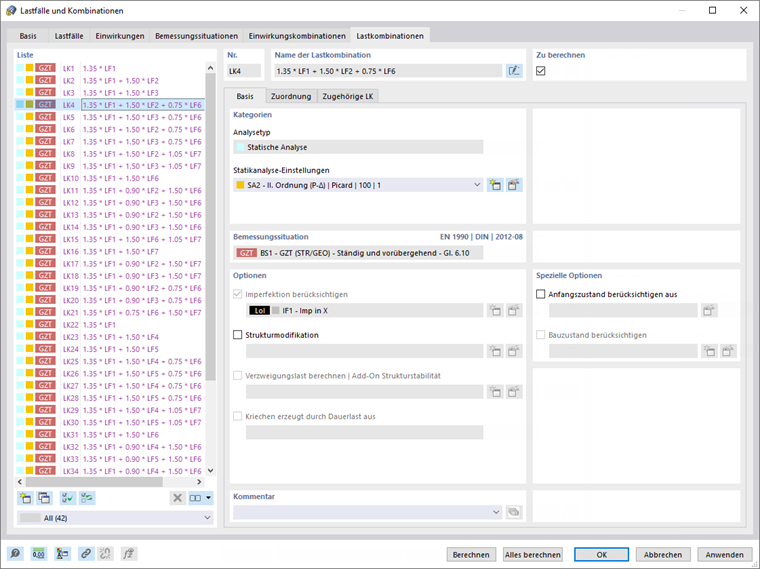

Dialog 'Lastfälle und Kombinationen', Register 'Lastkombinationen'

Mit dem Aktivieren des Registers werden die Lastkombinationen nach den Kombinationsregeln der Norm erzeugt. Sie sind nach Bemessungssituationen geordnet aufgelistet. Falls Sie den Kombinationsassistenten im Register 'Basis' deaktiviert haben (siehe Kapitel Basis ), müssen Sie die Lastkombinationen manuell erzeugen (siehe Abschnitt Lastkombination manuell definieren).

Der 'Name der Lastkombination' stellt eine Kurzbezeichnung dar. Sie basiert auf den Sicherheitsfaktoren und Nummern der Lastfälle und spiegelt die Kombinationsregeln wider.

Wenn Sie im Register 'Basis' das Kontrollfeld Kombinationsnamen gemäß Einwirkungskategorie aktiviert haben, werden die Namen mit den Bezeichnungen der Einwirkungskategorien dargestellt.

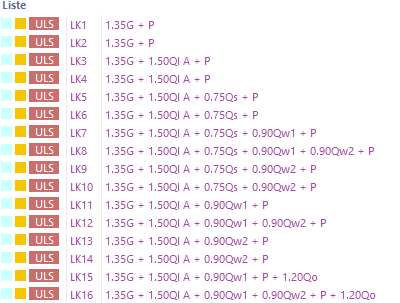

Kombinationsnamen mit Bezeichnungen der Einwirkungskategorien

Das Kontrollfeld 'Zu berechnen' regelt, ob die selektierte Lastkombination bei der Berechnung untersucht wird.

Basis

Das Register Basis verwaltet die allgemeinen Angaben der Lastkombination, die in der 'Liste' links selektiert ist.

Kategorien

Der 'Analysetyp' ist gemäß Lastfallkategorie voreingestellt (siehe Kapitel Lastfälle ). Wenn Sie bei den Modell-Basisangaben kein Add-On aktiviert haben, wird der Eintrag 'Statische Analyse' angezeigt.

In der Liste 'Statikanalyse-Einstellungen' können Sie auswählen, nach welcher Berechnungstheorie die Lastkombination untersucht werden soll. Folgende Analysetypen stehen zur Verfügung:

• I. Ordnung
• II. Ordnung (P-Δ)
• III. Ordnung

Die Analysetypen sind im Kapitel Statikanalyse-Einstellungen beschrieben. Mit der Schaltfläche können Sie einen neuen Analysetyp hinzufügen.

Bemessungssituation

In diesem Abschnitt wird die Bemessungssituation angegeben, die die Grundlage der selektierten Lastkombination bildet (siehe Kapitel Bemessungssituationen).

Optionen

Wenn Sie im Register 'Lastfälle' bei einem Lastfall das Kontrollfeld 'Imperfektion berücksichtigen' aktiviert haben, wird hier der Imperfektionsfall angegeben, der bei diesem Lastfall in der Lastkombination berücksichtigt wird. Nicht zugeordnete Imperfektionsfälle werden per Voreinstellung bei allen Lastkombinationen angesetzt, denen kein Imperfektionsfall zugewiesen wurde (siehe Kapitel Imperfektionsfälle ).

Das Kontrollfeld 'Strukturmodifikation' bietet die Möglichkeit, in der Lastkombination eine Steifigkeitsanpassung oder Sonderbehandlung von Nichtlinearitäten zu berücksichtigen. Diese Funktionen sind im Kapitel Strukturmodifikationen beschrieben. Wählen Sie die Strukturmodifikation in der Liste aus oder legen über die Schaltfläche einen neuen Modifikationstyp an.

Spezielle Optionen

Wenn Sie das Kontrollfeld 'Anfangszustand berücksichtigen aus' aktivieren, können Sie in der Liste eine Lastkombination auswählen, deren Verformungen die Ausgangslage für die selektierte Kombination darstellen. Auf diese Weise lässt sich beispielsweise die Wirkung einer Vorspannung erfassen.

Die Schaltfläche rechts neben der Liste ruft den Dialog 'Anfangszustands-Einstellungen' auf. Legen Sie dort fest, welcher 'Typ des Anfangszustandes' vorliegt.

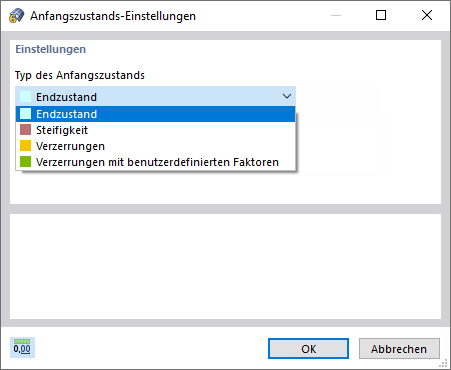

Typ des Anfangszustands auswählen

Die Auswahlmöglichkeiten sind im Kapitel Lastfälle beschrieben.

Zuordnung

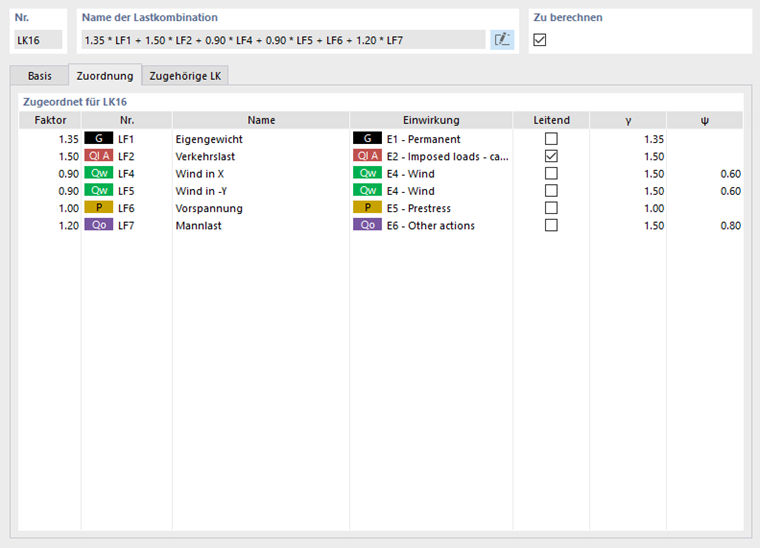

Zuordnung der Lastfälle für Lastkombination

Im Register Zuordnung können Sie überprüfen, welche Lastfälle in der Lastkombination erfasst sind und nach welchen Kriterien sie kombiniert werden.

Zugeordnet für LK

In den Spalten werden die Lastfälle mit den zugehörigen Teilsicherheits- und Kombinationsbeiwerten ausgewiesen. Die in der Spalte 'Faktor' angegebenen Werte basieren auf den Beiwerten gemäß Norm. Bei EN 1990 handelt es sich um die Teilsicherheitsbeiwerte γ, Kombinationsbeiwerte ψ, Abminderungsfaktoren ξ und ggf. Zuverlässigkeitsbeiwerte K_FI der Einwirkung. Sie werden je nach Bemessungssituation und Einwirkungskategorie angesetzt.

Wenn eine Einwirkung nach EN 1990 als 'Leitend' in der Kombination wirkt, ist sie entsprechend gekennzeichnet. Sie wird als Einwirkung Q_k,1 in den Kombinationsregeln berücksichtigt.

Lastkombination manuell definieren

Mithilfe der Schaltfläche am Ende der 'Liste' können Sie eine Lastkombination manuell ergänzen. Das Register 'Zuordnung' wird hierzu entsprechend angepasst. Dieses Schema finden Sie auch vor, wenn Sie den Kombinationsassistenten nicht verwenden.

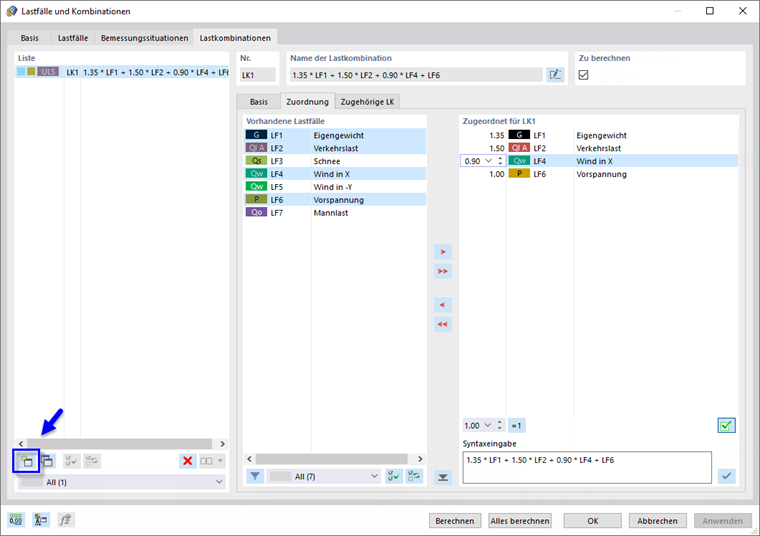

Lastkombination manuell definieren

In der Spalte 'Vorhandene Lastfälle' sind alle Lastfälle aufgelistet, die Sie angelegt haben. Um einen Lastfall in die Liste 'Zugeordnet für LK' zu übertragen, können Sie folgende Möglichkeiten nutzen:

• Doppelklicken Sie den Lastfall.
• Selektieren Sie den Lastfall oder mehrere Lastfälle mit gedrückter Strg-Taste. Klicken Sie dann auf die Schaltfläche .

Um den Beiwert eines Lastfalls zu ändern, aktivieren Sie die erste Spalte dieser Lastfallzeile. Tragen Sie den korrekten Faktor ein oder wählen ihn in der Liste aus.

Im Abschnitt 'Syntaxeingabe' können Sie die Lastkombination direkt definieren, indem Sie die Lastfälle mit Beiwerten eintragen. Weisen Sie das Definitionskriterium dann mit der Schaltfläche zu.
