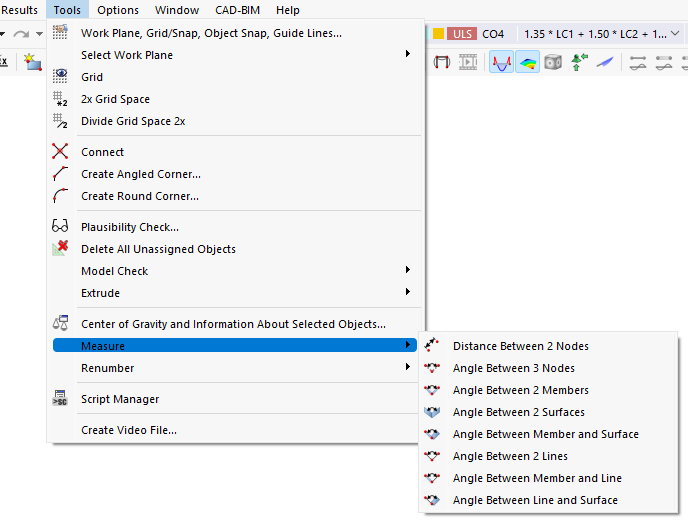

Если вы хотите проверить геометрию при вводе модели, вам не нужно устанавливать измерения. Меню Инструменты предлагает различные функции для измерения расстояний и углов.

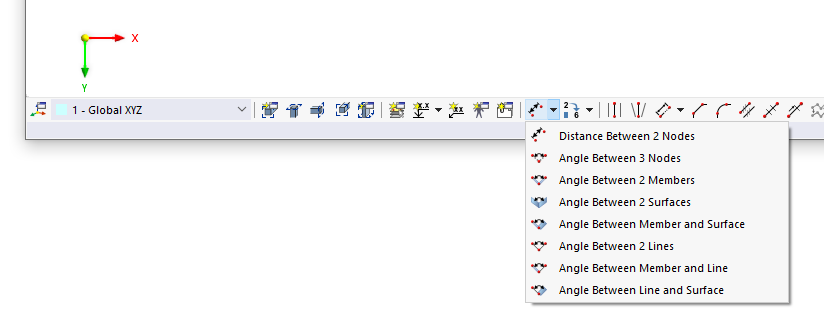

В качестве альтернативы используйте кнопку списка
на CAD-панели инструментов.

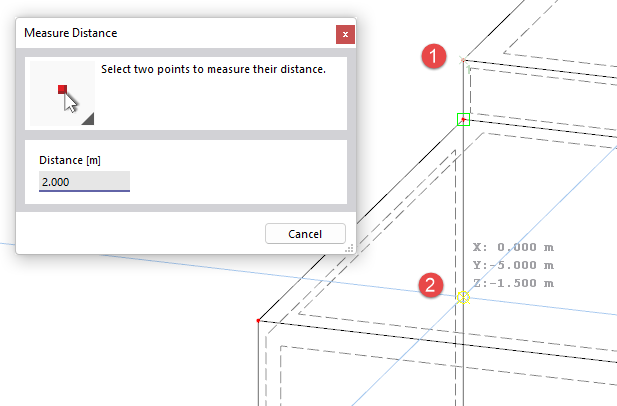

Последовательно щелкните по определяющим объектам в рабочем окне. Диалоговое окно подскажет, в каком порядке следует действовать. Там также указывается 'расстояние' или 'угол' точки, который соответствует текущей позиции курсора.

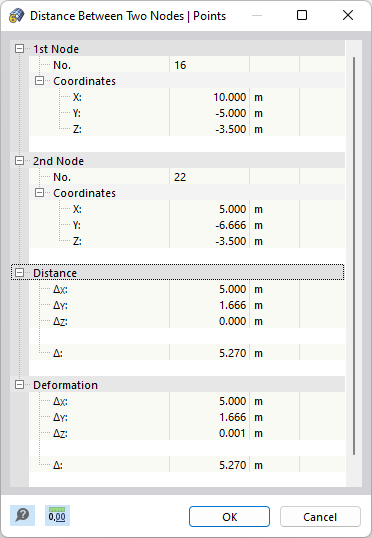

Когда вы укажите последний объект, появится диалоговое окно с координатами контрольных точек и информацией о расстояниях или углах.

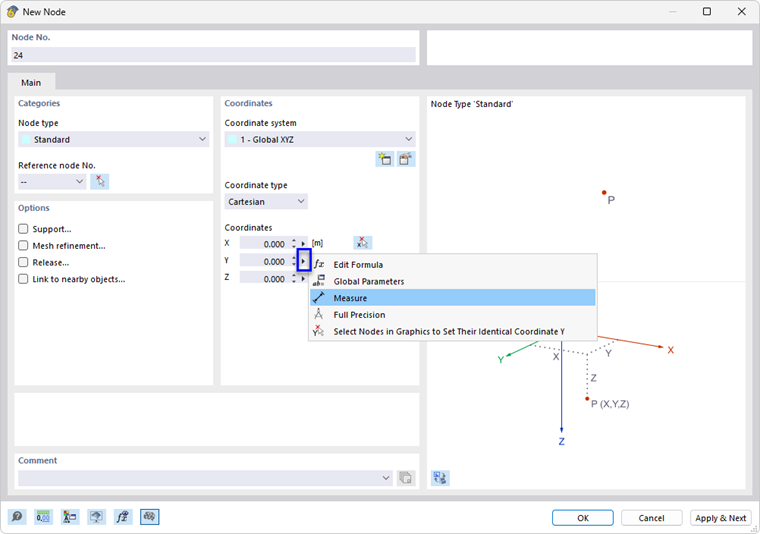

Функция измерения в контекстном меню
Также в некоторых диалогах доступна функция измерения, с помощью которой вы можете графически определить расстояние для параметра ввода. Для этого нажмите кнопку
рядом с полем ввода. В контекстном меню выберите пункт Измерить.
