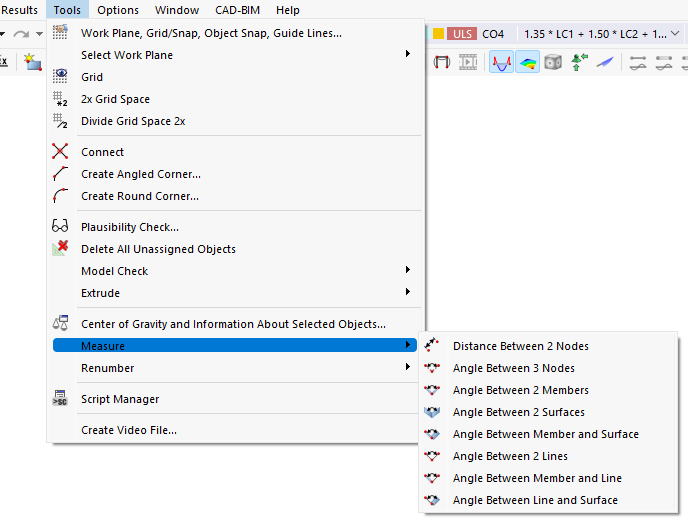

Se você quiser verificar a geometria ao inserir o modelo, não precisa definir nenhuma cota. O menu Extras oferece várias funções para medir distâncias e ângulos.

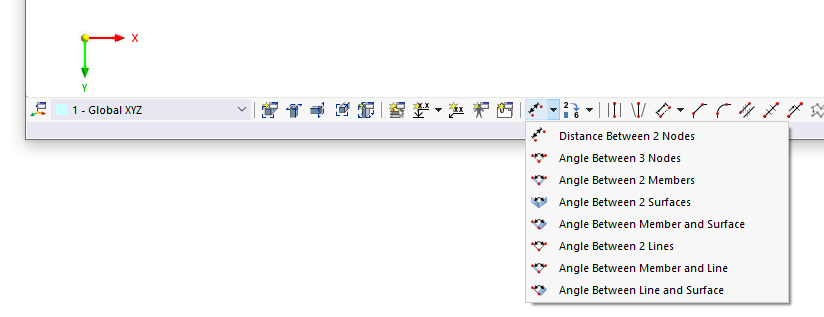

Como alternativa, você pode usar o botão de lista
na barra de ferramentas CAD.

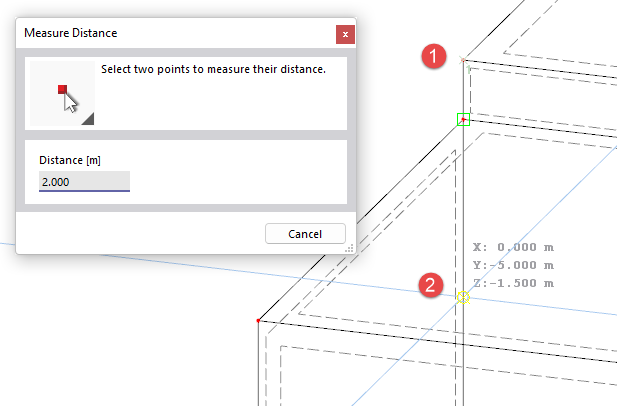

Clique nos objetos determinantes da medida, um após o outro, na janela de trabalho. Um diálogo fornece dicas sobre a ordem que você deve seguir. Lá também será indicado a 'distância' ou 'ângulo' do ponto que se encontra na posição atual do cursor.
Depois de definir o último objeto, aparece um diálogo com as coordenadas dos pontos de referência e as informações de distância ou ângulo.
Função de Medição no Menu de Contexto
Também está disponível uma função de medição em alguns diálogos, que permite determinar graficamente a distância para um parâmetro de entrada. Para isso, clique no botão
ao lado do campo de entrada. No menu de contexto, selecione a entrada Medir.
