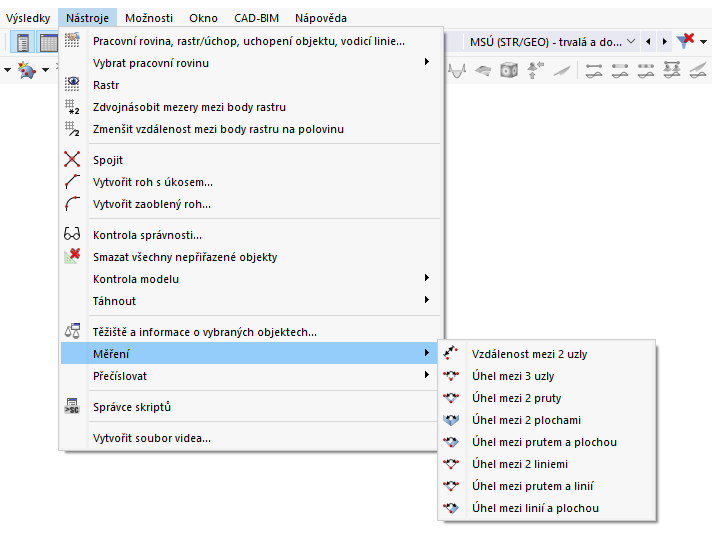

Pokud chcete při zadávání modelu zkontrolovat geometrie, nemusíte nastavovat Kótování. Nabídka Nástroje nabízí různé funkce pro Měření vzdáleností a úhlů.

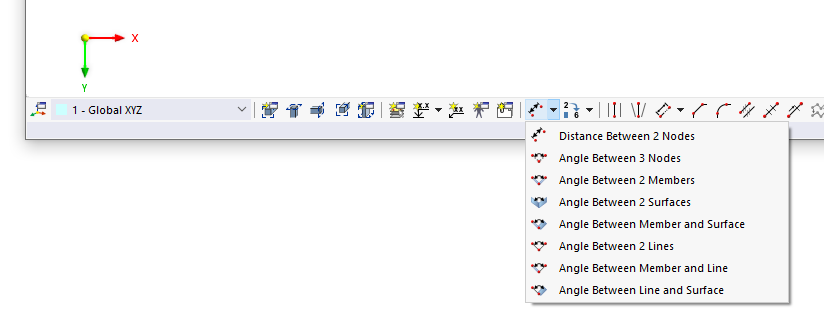

Alternativně použijte tlačítko seznamu
na panelu nástrojů CAD.

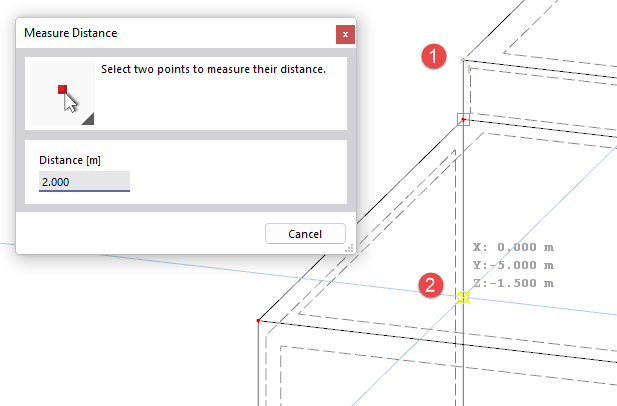

Klikněte na určující objekty jeden po druhém v pracovním okně. Dialog poskytuje pokyny, v jakém pořadí byste měli postupovat. Tam je také uvedena 'Vzdálenost' nebo 'Úhel' bodu, který odpovídá aktuální pozici kurzoru.
Jakmile určíte poslední objekt, zobrazí se dialog s koordináty referenčních bodů a údaji o vzdálenosti nebo úhlu.
Měřicí funkce v kontextové nabídce
Měřicí funkce je dostupná i v některých dialozích, pomocí které můžete graficky určit vzdálenost pro vstupní parametr. Klikněte na tlačítko
vedle vstupního pole. V kontextové nabídce poté vyberte položku Měřit.
