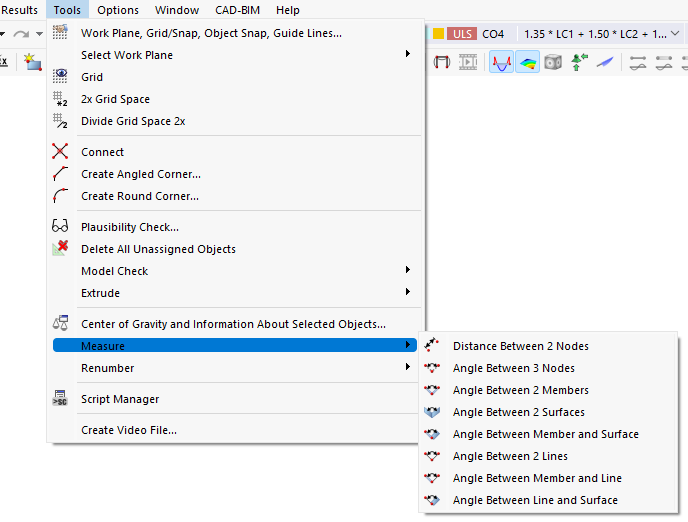

Jeśli chcesz sprawdzić geometrię podczas wprowadzania modelu, nie musisz dodawać wymiarów. Menu Narzędzia oferuje różne funkcje do mierzenia odległości i kątów.

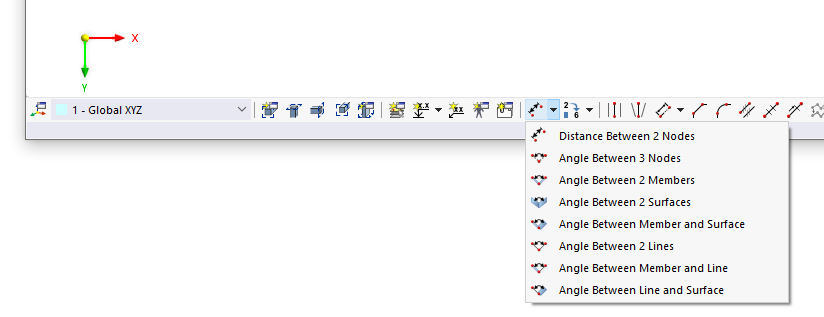

Alternatywnie można użyć przycisku listy rozwijanej
na pasku narzędzi CAD.

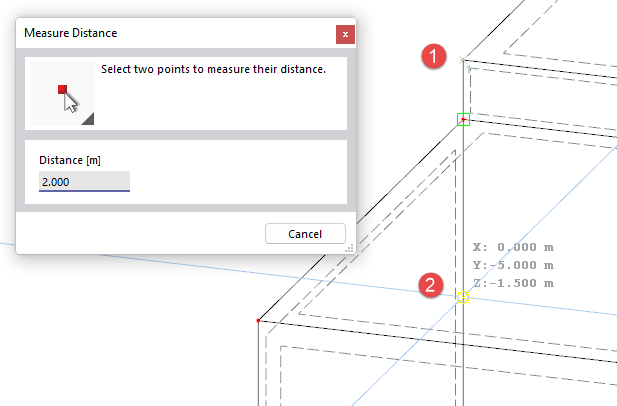

Kliknij obiekty determiniści wymiary jeden po drugim w oknie roboczym. Dialog wyświetli wskazówki, w jakiej kolejności należy postępować. Tam będzie również podana „odległość” lub „kąt” punktu, które dotyczą aktualnej pozycji kursora.

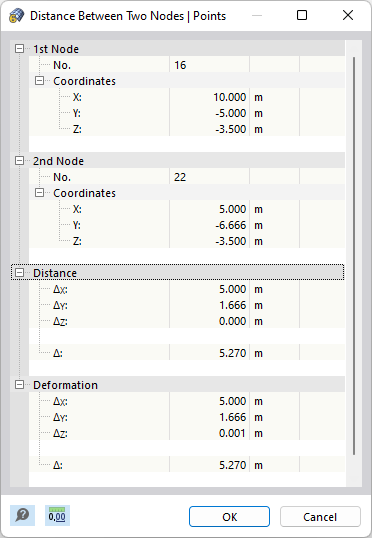

Po zdefiniowaniu ostatniego obiektu pojawi się dialog z współrzędnymi punktów odniesienia oraz danymi o odległości lub kącie.

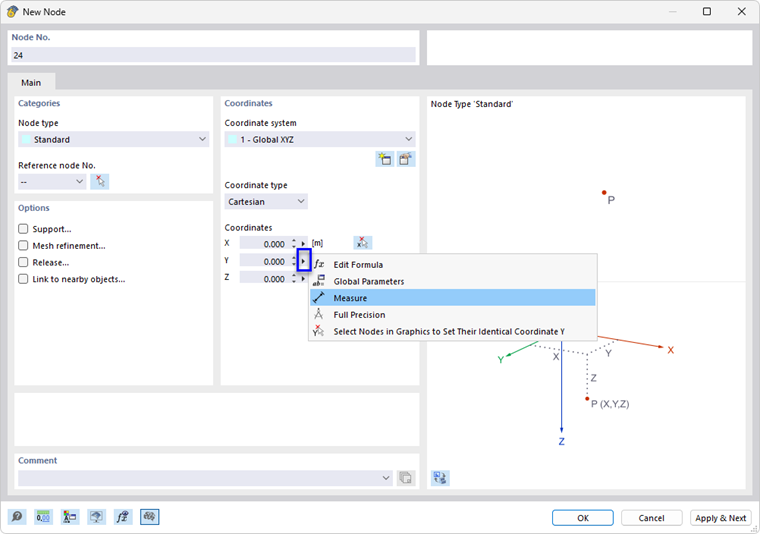

Funkcja pomiaru w menu kontekstowym
Również w niektórych dialogach dostępna jest funkcja pomiaru, która umożliwia graficzne określenie odległości dla parametru wejściowego. Aby to zrobić, kliknij przycisk
obok pola wejściowego. W menu kontekstowym wybierz wtedy opcję Mierzyć.
