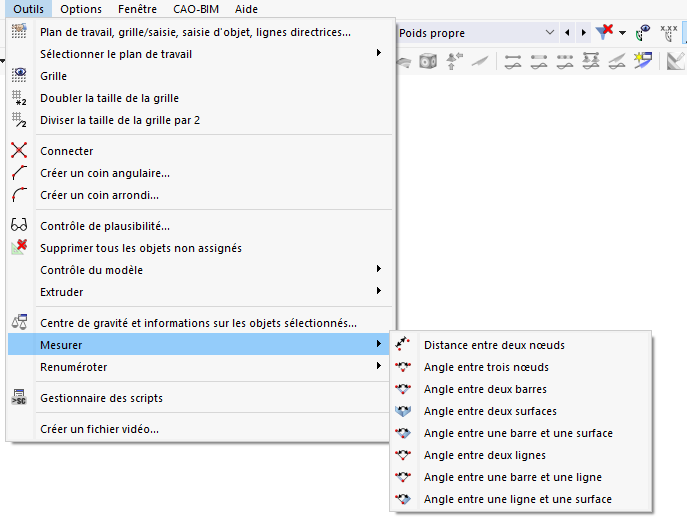

Si vous souhaitez vérifier la géométrie lors de la saisie du modèle, il n’est pas nécessaire de définir des cotations. Le menu Outils offre différentes fonctions permettant de mesurer des distances et des angles.

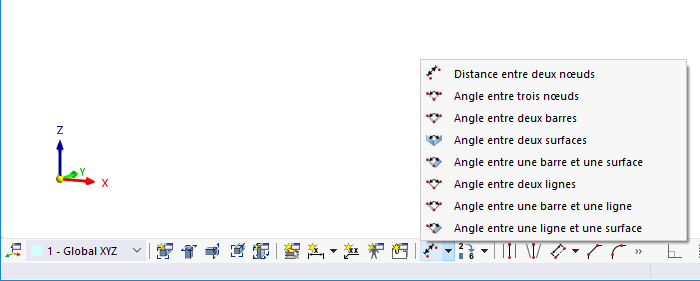

Vous pouvez également utiliser le bouton de liste
dans la barre d’outils CAO.

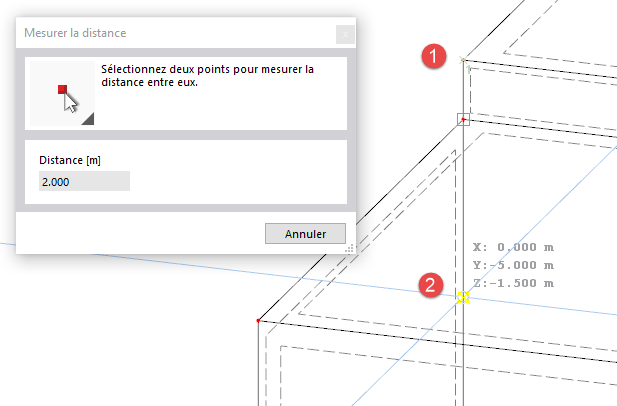

Cliquez sur les objets de dimensionnement un par un dans la fenêtre de travail. Une boite de dialogue fournit des instructions sur la marche à suivre. Il indique également la « distance » et « l’angle » du point correspondant à la position actuelle du curseur.
Une fois que vous avez défini le dernier objet, une boite de dialogue affichant les coordonnées des points de référence et les indications de distance ou d’angle apparait.
Fonction de mesure dans le menu contextuel
Une fonction de mesure vous permettant de déterminer graphiquement la distance pour un paramètre d’entrée est également disponible dans certaines boites de dialogues. Cliquez sur le bouton
à côté de la zone de texte. Dans le menu contextuel, sélectionnez ensuite Mesurer.
