Definir linhas centrais

No menu Ferramentas → Alterar linhas, estão disponíveis duas funções de edição para criar linhas centrais entre linhas paralelas ou não paralelas (ver figura Ferramentas de modelação ). Em alternativa, pode utilizar o botão da lista ou na barra de ferramentas CAD.

Definir uma linha central entre os pontos centrais

A função Definir linhas centrais cria uma linha no meio entre duas linhas. Seleccione estas linhas, uma após a outra com o clique do rato na janela de trabalho. Assim que desloca o cursor sobre a segunda linha, já consegue ver a linha central numa pré-visualização.

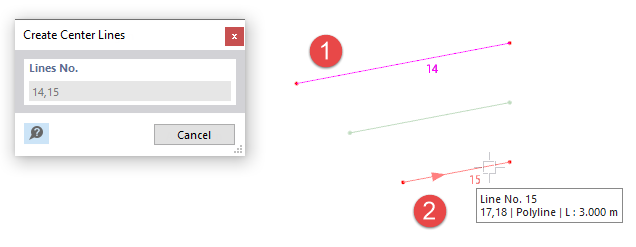

03 Criar linha de centro

Se as linhas são paralelas, é criada a linha central entre as linhas e o comprimento é ajustado. Se as linhas não são paralelas, a linha central é determinada pelos pontos centrais entre os pontos inicial e final das linhas.

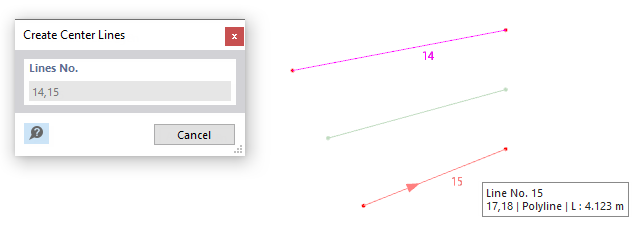

04 Criar linha de centro para linhas não paralelas

Definir uma linha central através do eixo de ângulo

Utilizar Definir linhas centrais | Função de eixo de ângulo para criar uma linha central entre duas linhas que não são paralelas. Em contraste com a função {%>

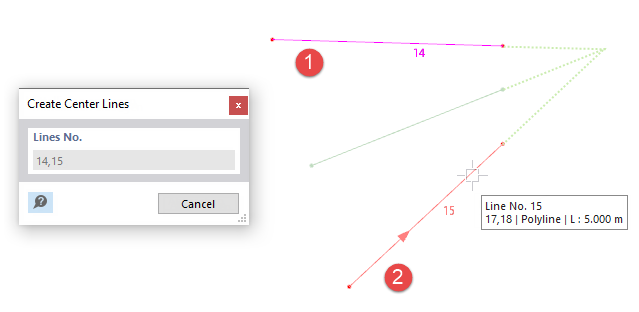

05 Definir a linha central sobre o eixo angular

Se as linhas são paralelas, é criada a linha central no meio entre essas duas linhas.
