Задать осевые линии

В меню « Инструменты » → «Изменить линии» есть две функции редактирования для создания осевых линий между параллельными и непараллельными линиями (см.|изображение046318|Инструменты моделирования#). В качестве альтернативы, можно использовать кнопку списка или на панели инструментов CAD.

Задание осевой линии между центральными точками

Функция Задать осевые линии создает линию в середине между двумя линиями. Выберите эти линии одну за другой с помощью щелчка мыши в рабочем окне. Как только вы переместите указатель по второй линии, вы можете увидеть центральную линию в предпросмотре.

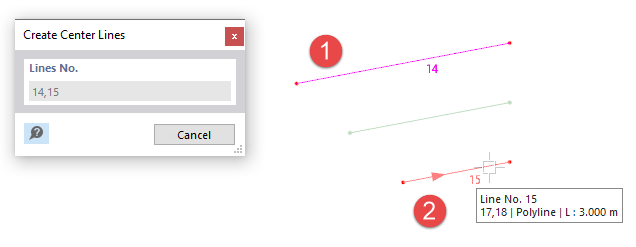

03 Создание центральной линии

Если линии параллельны, то центральная линия создается между линиями, а длина изменяется. Если линии не параллельны, то осевая линия определяется центральными точками между начальной и конечной точкой линий.

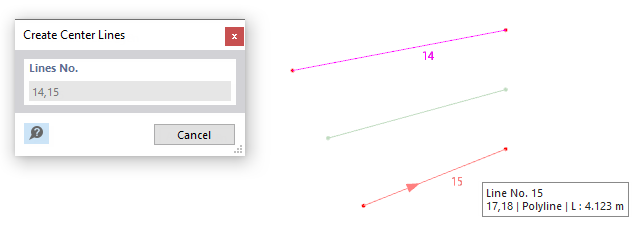

04 Создать осевую линию для непараллельных линий

Задание осевой линии с помощью оси угла

Применить функцию {}Задать осевые линии | Функция оси угла позволяет создать осевую линию между двумя непараллельными линиями. В отличие от функции Осевые линии, центральная линия относится к биссектрисе угла, которая находится на пересечении обеих линий. Он добавлен пунктирными линиями на следующем рисунке.

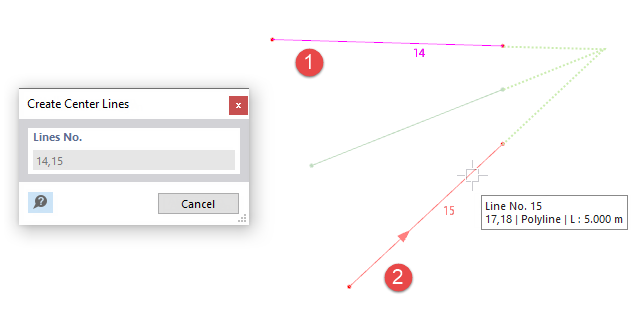

05 Установите центральную линию над угловой осью

Если линии параллельны, то осевая линия создается посередине между этими двумя линиями.
