Zadat střednice

V nabídce Nástroje → Upravit linie jsou k dispozici dvě možnosti úprav, pomocí kterých můžete vytvářet osové linie mezi paralelními nebo i neparalelními čarami (viz obrázek Nástroje pro modelování ). Alternativně použijte tlačítko nebo v CAD panelu nástrojů.

Nastavit středovou linii mezi středy

Funkce Nastavit osové linie vytváří čáru uprostřed mezi dvěma liniemi. Vyberte tyto linie postupně v pracovním okně pomocí kliknutí myší. Jakmile pohybujete kurzorem myši nad druhou linií, uvidíte osovou linii v náhledu.

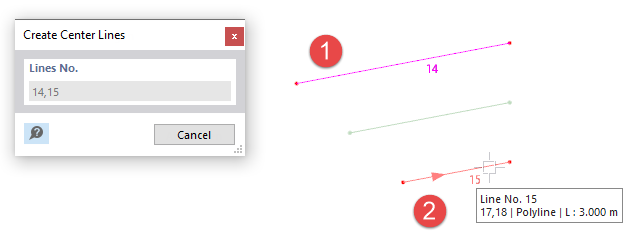

Vytvoření osy

U paralelních linií se osová linie vytvoří mezi nimi a délka se sladí. Pokud nejsou linie paralelní, osová linie vychází ze středů mezi počátečními a koncovými body linií.

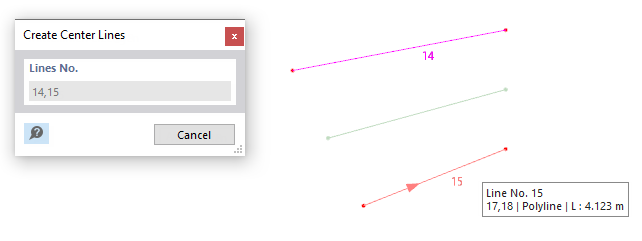

Vytvořte osu pro nerovnoběžné linie

Nastavit osovou linii přes úhlovou osu

Pomocí funkce Nastavit osové linie | Úhlová osa můžete vytvořit osovou linii mezi dvěma liniemi, které nejsou paralelní. Na rozdíl od funkce Osová linie se osová linie vztahuje na úhlovou osu, která je položena v průsečíku obou linií. Tato osa je na následujícím obrázku doplněna tečkovaně.

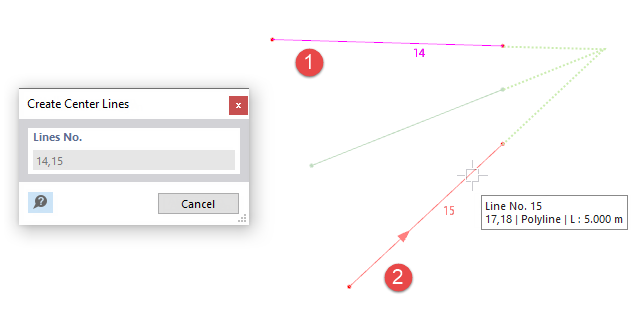

Nastavte osu nad úhlovou osou

Pokud jsou linie paralelní, osová linie se mezi těmito dvěma liniemi vytvoří uprostřed.
