Im Menü Extras → Linien modifizieren stehen zwei Bearbeitungsfunktionen zur Verfügung, mit denen Sie Mittellinien zwischen parallelen oder auch nicht parallelen Linien erzeugen können (siehe Bild
Modellierungstools
). Alternativ verwenden Sie die Schaltfläche
oder
in der CAD-Symbolleiste.
Mittellinie zwischen Mittelpunkten setzen

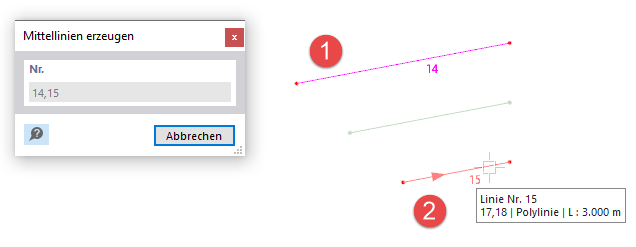

Die Funktion Mittellinien setzen erzeugt eine Linie mittig zwischen zwei Linien. Wählen Sie diese Linien nacheinander im Arbeitsfenster per Mausklick aus. Sobald Sie den Mauszeiger über die zweite Linie bewegen, sehen Sie die Mittellinie in der Vorschau.

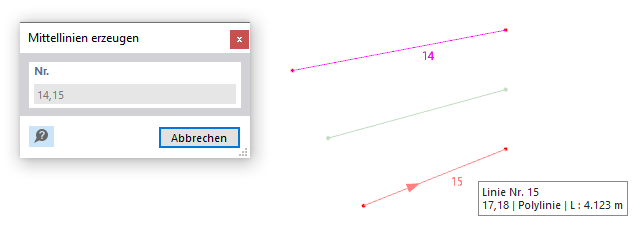

Bei parallelen Linien wird die Mittellinie zwischen den Linien erzeugt und die Länge abgeglichen. Sind die Linien nicht parallel, so ergibt sich die Mittellinie über die Mittelpunkte zwischen den Anfangs- und Endpunkten der Linien.
Mittellinie über Winkelachse setzen

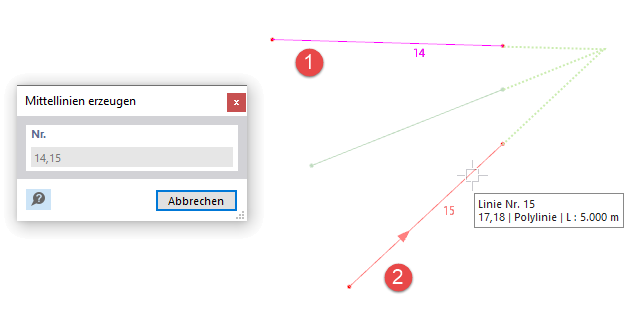

Mit der Funktion Mittellinien setzen | Winkelachse können Sie die Mittellinie zwischen zwei Linien erzeugen, die nicht parallel verlaufen. Im Unterschied zur Funktion Mittellinie bezieht sich die Mittellinie auf die Winkelhalbierende, die in den Schnittpunkt der beiden Linien gelegt wird. Diese ist in folgendem Bild punktiert ergänzt.
Wenn die Linien parallel verlaufen, wird die Linie mittig zwischen diesen beiden Linien erzeugt.
