Dans le menu Outils → Modifier les lignes deux fonctions de modification sont disponibles pour la création de lignes centrales entre les lignes parallèles ou non parallèles (voir l'image
Outils de modélisation
). Vous pouvez également utiliser le bouton
ou
de la barre d'outils de CAO.
Définir la ligne centrale entre les point centraux

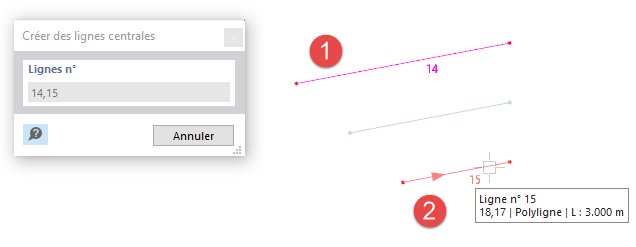

La fonction Définir des lignes centrales crée une ligne au milieu entre deux lignes. Sélectionnez ces lignes l'une après l'autre dans la fenêtre de travail d'un simple clic. Dès que vous déplacez le curseur sur la deuxième ligne, la ligne centrale apparaît dans l'aperçu.
Dans le cas de lignes parallèles, la ligne centrale est créée entre les lignes et la longueur est ajustée. Si les lignes ne sont pas parallèles, la ligne centrale résulte des points centraux entre les points de début et de fin des lignes.
Définir la ligne centrale sur l'axe angulaire

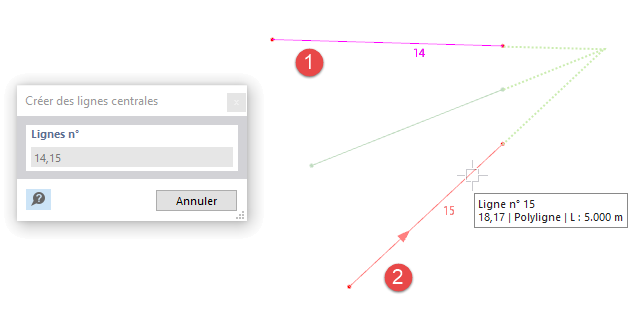

La fonction Définir des lignes centrales | Axe angulaire vous pouvez créer la ligne centrale entre deux lignes qui ne sont pas parallèles. Contrairement à la fonction ligne centrale, la ligne centrale fait référence à la bissectrice, qui est placée à l'intersection des deux lignes. Ces informations sont complétées par des lignes en pointillés dans la figure suivante.
Si les lignes sont parallèles, la ligne sera créée à mi-chemin entre ces deux lignes.
