Zdefiniuj linie środkowe

W menu Narzędzia → Modyfikować linie dostępne są dwie funkcje edycji, służące do tworzenia linii środkowych pomiędzy równoległymi lub nierównoległymi liniami (patrz image Narzędzia modelowania ). Alternatywnie można użyć przycisku listy lub na pasku narzędzi CAD.

Wyznaczanie linii środkowej między punktami środkowymi

Funkcja Ustaw linie środkowe tworzy linię pomiędzy dwiema liniami. Linie te należy wybrać jedna po drugiej, klikając myszą w oknie roboczym. Przesuwając kursor nad drugą linię, można zobaczyć w podglądzie linię środkową.

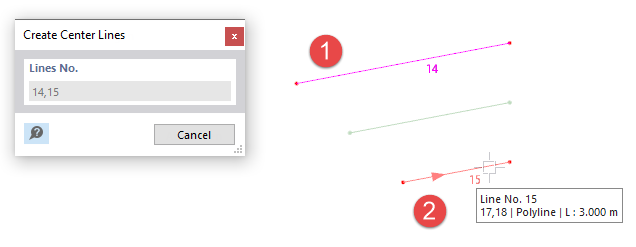

Tworzenie linii środkowej

Jeżeli linie są równoległe, zostaje utworzona linia środkowa między liniami, a długość zostaje dostosowana. Jeżeli proste nie są równoległe, linię środkową wyznaczają punkty środkowe między punktem początkowym i końcowym linii.

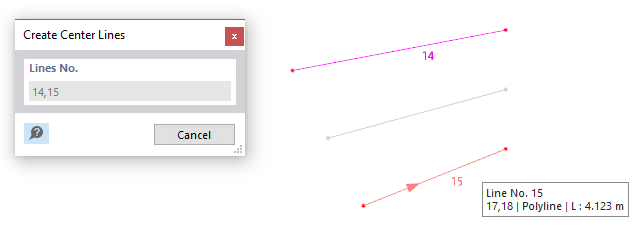

Utwórz linię środkową dla linii nierównoległych

Wyznaczanie linii środkowej za pomocą osi kąta

Użyj 'Ustaw linie środkowe | Kąt Oś służy do tworzenia linii środkowej pomiędzy dwiema nierównoległymi liniami. W przeciwieństwie do funkcji Center Lines, linia środkowa odnosi się do dwusiecznej kąta, umieszczonej na przecięciu obu linii. Na poniższym rysunku jest on dodany za pomocą przerywanych linii.

Ustawić linię środkową nad osią kątową

Jeżeli linie są równoległe, linia środkowa zostaje utworzona pomiędzy tymi dwiema liniami.
