Importer les réactions d’appui

Cet assistant de charge vous permet d’importer les forces de réaction des appuis linéiques et nodaux d’un autre modèle et de les appliquer comme charges. Les modèles peuvent ainsi être couplés numériquement. Les modèles liés sont gérés dans l'onglet Modèles dépendants des données de base du modèle.

Boîte de dialogue « Nouvel assistant de charge | Importer des réactions d’appui »

Modèle

Dans l’onglet Modèle, sélectionnez le modèle dont vous souhaitez importer les réactions d’appui. Ce « Modèle d’origine » est appelé « Modèle connecté » dans l’assistant de charge. Veuillez noter que :

• Le modèle actif et le modèle connecté doivent être dans le même projet .
• Les deux modèles doivent avoir des ID de modèle différents (voir le chapitre Paramètres du modèle ).
• Le modèle connecté n’a pas besoin d’être ouvert.
• Le modèle connecté doit être enregistré avec les résultats. Dans le cas contraire, les réactions d’appui ne peuvent pas être importées.

Sélectionnez le « modèle d’origine » dans la liste « Modèle connecté » (voir l’image Importer les réactions d’appui). Vous pouvez également effectuer la sélection dans le Dlubal Center en cliquant sur .

Objets

L’onglet Objets vous permet d’assigner les réactions d’appui du modèle connecté aux nœuds et aux lignes du modèle actuel.

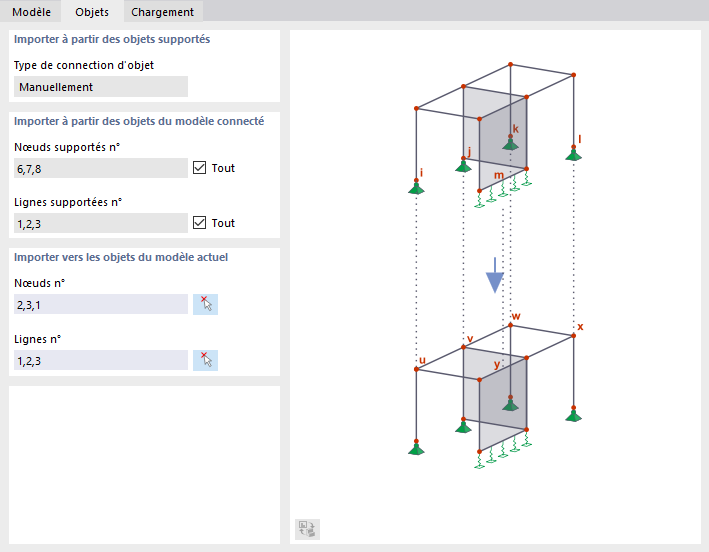

Sélection d’objets (lignes et nœuds)

Importer depuis des objets supportés

La liste propose deux options pour importer les réactions d’appuis en tant que charges :

• Manuellement : Les nœuds et les lignes ou les barres doivent être définis par l’utilisateur dans la section Importer vers les objets du modèle actuel.
• Charges libres : Les forces et les moments d’appui du modèle connecté sont appliqués comme des charges concentrées libres ou des charges linéiques libres. Dans la section Importer vers les objets du modèle actuel, vous n'avez qu’à spécifier les surfaces sur lesquelles ces charges agissent.

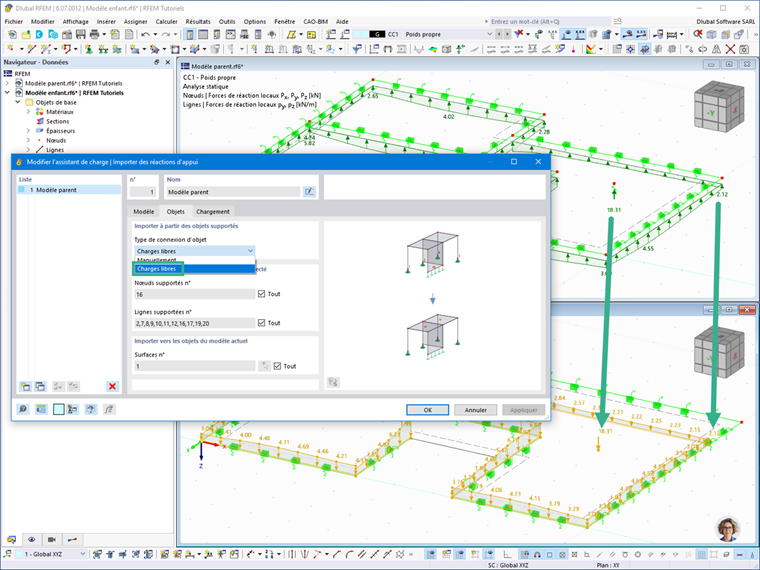

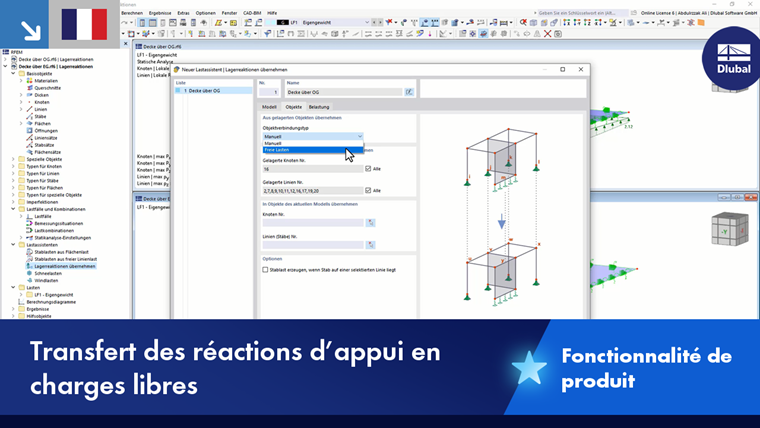

Transfert des réactions d’appui en charges libres dans RFEM

Importer depuis les objets du modèle connecté

Par défaut, tous les objets avec des réactions d'appui dans le modèle connecté sont inclus pour toutes les importations d’objets. Si vous souhaitez ne considérer que certains objets, décochez la case « Tout ». Vous pouvez ensuite entrer les numéros des nœuds et des lignes supportés du modèle d’origine.

Importer vers les objets du modèle actuel

Spécifiez les numéros des nœuds et des lignes sur lesquelles les réactions du modèle connecté doivent agir comme des charges. Le bouton permet également de sélectionner les objets dans la fenêtre de travail. Si vous importez les réactions d’appui sous forme de charges libres, indiquez les numéros des surfaces visées.

Chargement

L’onglet Chargement permet de gérer l’assignation des charges dans les cas de charge du modèle connecté et du modèle actuel.

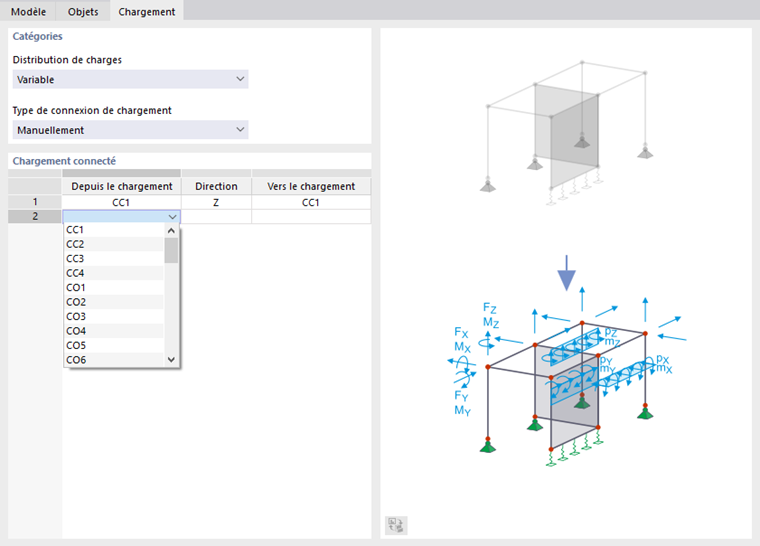

Sélectionner le chargement connecté

Catégories

Deux options sont disponibles dans la liste « Distribution de charge » :

• Uniforme - Total : Les réactions d’appui d’un appui linéique sont transférées sous forme de charge linéique avec une distribution constante, qui représente la valeur moyenne de la réaction d’appui.
• Variable : La réaction d’appui est appliquée avec la distribution actuelle comme une charge linéique avec une distribution de charge variable.

Le « type de connexion de chargement » détermine comment les cas de charge sont liés entre les deux modèles. La liste contient deux entrées :

• Manuellement : La section « Chargement connecté » permet de définir comment les cas de charge du modèle connecté doivent être connectés à ceux du modèle actuel (voir l’image Sélectionner le chargement connecté).
• Automatiquement : Le logiciel assigne les réactions d’appui du modèle connecté aux numéros de CC correspondants du modèle actuel par cas de charge.

Chargement connecté

Avec le type de connexion de chargement « Manuellement », vous pouvez définir individuellement comment les cas de charge du modèle connecté doivent être liés à ceux du modèle actuel : Pour ce faire, sélectionnez les numéros de cas de charge pertinents dans les listes des colonnes « Depuis le chargement » et « Vers le chargement » (voir l’image Sélectionner le chargement connecté). Ces options ne sont pas disponibles pour l’assignation automatique. RFEM assigne les réactions d’appui aux cas de charge correspondants par numéro.

Dans la liste « Direction », vous pouvez préciser quel(s) composant(s) des réactions d’appui doit être pris en compte pour l’importation. Les forces et les moments peuvent être sélectionnés.

Définir la direction pour le(s) composant(s).

Charges générées

Lors de l’importation des réactions d’appuis, vous pouvez conserver les charges – comme c'est généralement possible pour les charges générées – comme charges générées ou les dissocier en charges individuelles. Cette option est décrite dans le chapitre Assistant de charge. Pour les réactions d’appui, vous pouvez également choisir de conserver ou non la connection avec le modèle source. Deux options permettent cela dans le menu contextuel de l’assistant de charge.

Options lors de la séparation des charges générées

Si vous souhaitez rompre complètement la connexion, utilisez l’option Déconnecter le modèle dépendant. Cela décoche la case « Importer la réaction d’appui » dans la boîte de dialogue de modification de la charge (voir par exemple le chapitre Charges nodales).
