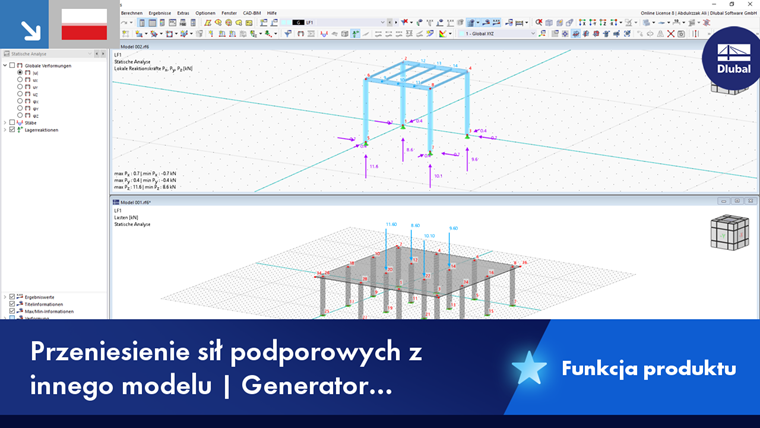

Ten asystent obciążeń umożliwia import sił reakcji z podpór liniowych i węzłowych innego modelu i użycie ich jako obciążenia. W ten sposób modele można cyfrowo powiązać jako statyki pozycyjne. Powiązane modele są zarządzane w zakładce danych podstawowych modelu Modele zależne.
Model
W zakładce Model określasz model, którego reakcje podpór mają zostać zaimportowane. Ten model źródłowy jest nazywany w asystencie obciążeń jako 'Powiązany model'. Należy pamiętać o następujących zasadach:
- Aktualny model i powiązany model muszą znajdować się w tym samym projekcie .
- Oba modele muszą mieć różne identyfikatory modelu (zobacz rozdział Parametry modelu ).
- Nie jest konieczne otwieranie powiązanego modelu.
- Powiązany model musi być zapisany z wynikami. W przeciwnym razie nie można zaimportować reakcji podpór.

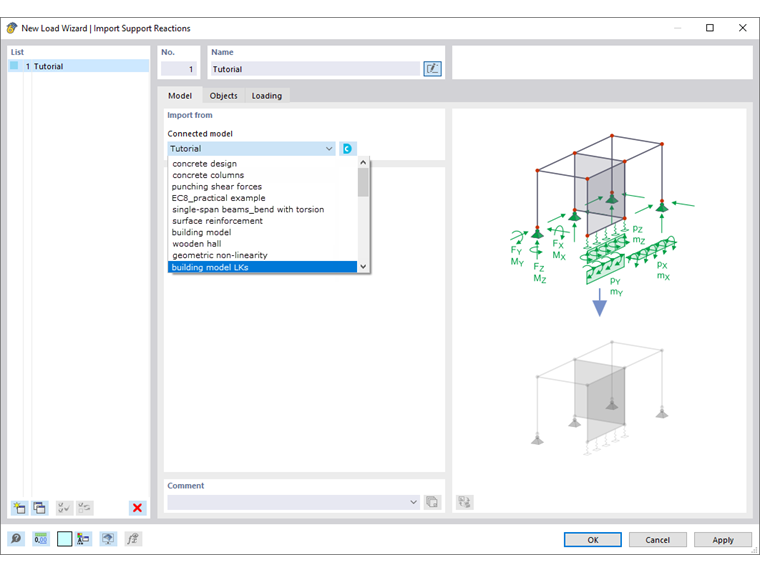

Wybierz model źródłowy w liście 'Powiązany model' (zobacz obrazek Nowy asystent obciążeń | Przejęcie reakcji podpór). Możesz również dokonać wyboru w Centrum Dlubal za pomocą przycisku
.
Obiekty

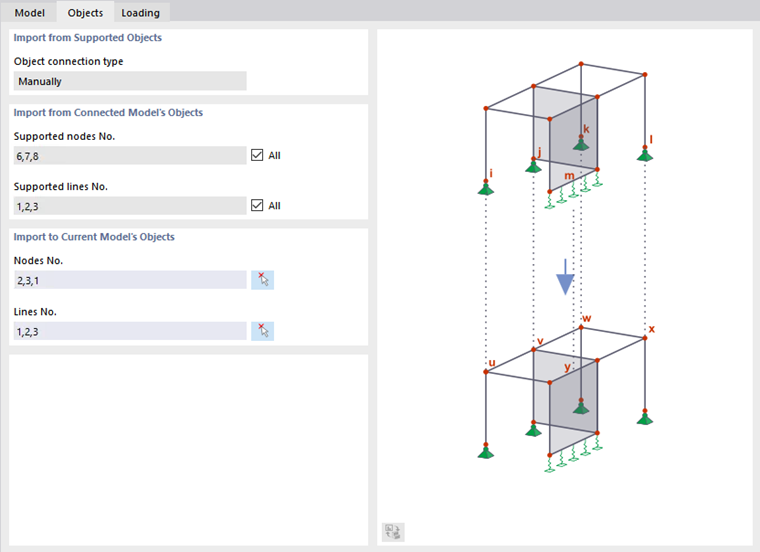

W zakładce Obiekty przypisujesz reakcje podpór z powiązanego modelu do węzłów i linii w aktualnym modelu.
Pobierz z podpartych obiektów
W liście znajdują się dwie opcje do wyboru, aby przejąć reakcje podpór jako obciążenia:
- Ręcznie: Węzły i linie lub pręty muszą być zdefiniowane ręcznie w sekcji Przenieś do obiektów obecnego modelu.

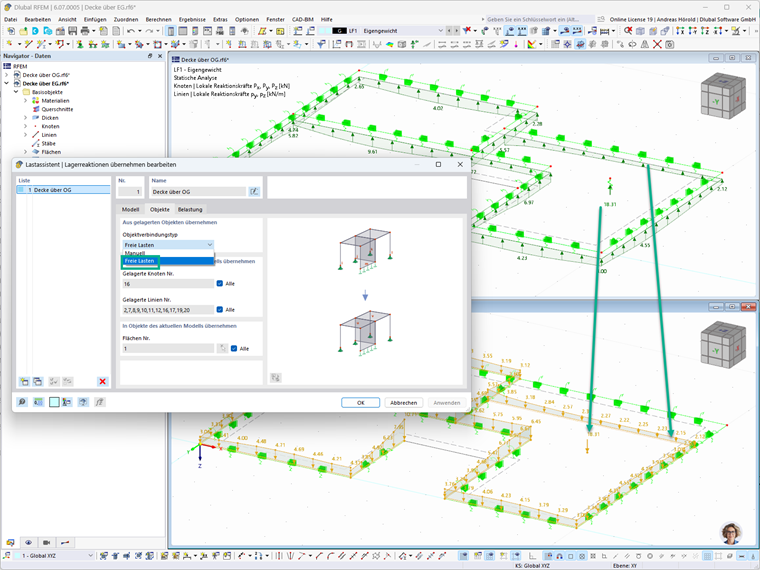

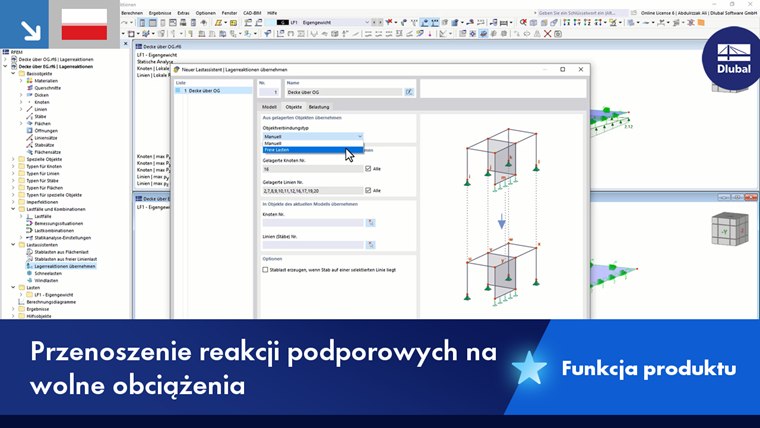

- Wolne obciążenia: Siły i momenty podpór z modelu powiązanego są stosowane jako Wolne obciążenia punktowe lub jako Wolne obciążenia liniowe. Musisz tylko określić powierzchnie, na których te obciążenia działają, w sekcji Przenieś do obiektów obecnego modelu.
Pobierz z obiektów powiązanego modelu
Domyślnie do importu wliczają się wszystkie obiekty, na których w powiązanym modelu występują reakcje podpór. Jeżeli chcesz uwzględnić tylko niektóre obiekty, odznacz pole wyboru 'Wszystkie'. Następnie możesz wpisać numery podpartych węzłów i linii modelu źródłowego.
Przenieś do obiektów obecnego modelu
Podaj numery węzłów i linii, na które ma wpływać reakcja modelu powiązanego jako obciążenie. Za pomocą przycisku
możesz również wybrać obiekty w oknie roboczym. Jeśli importujesz reakcje podpór jako wolne obciążenia, podaj numery docelowych powierzchni.
Obciążenie
Zakładka Obciążenie zarządza przypisaniem obciążeń w przypadkach obciążeń w modelu powiązanym i obecnym modelu.
Kategorie
W liście 'Rozkład obciążeń' dostępne są dwie opcje do wyboru:
- Stała - Całkowita: Reakcje podpory linii są przyjmowane jako obciążenie liniowe z stałym przebiegiem, który reprezentuje średnią wartość reakcji podpory.
- Zmienna: Reakcja podpory jest stosowana zgodnie z rzeczywistym przebiegiem jako obciążenie liniowe z zmiennym rozkładem obciążenia.
Typ 'Połączenia Obciążeń' określa, jak przypadki obciążeń są powiązane między dwoma modelami. Lista zawiera dwie pozycje:

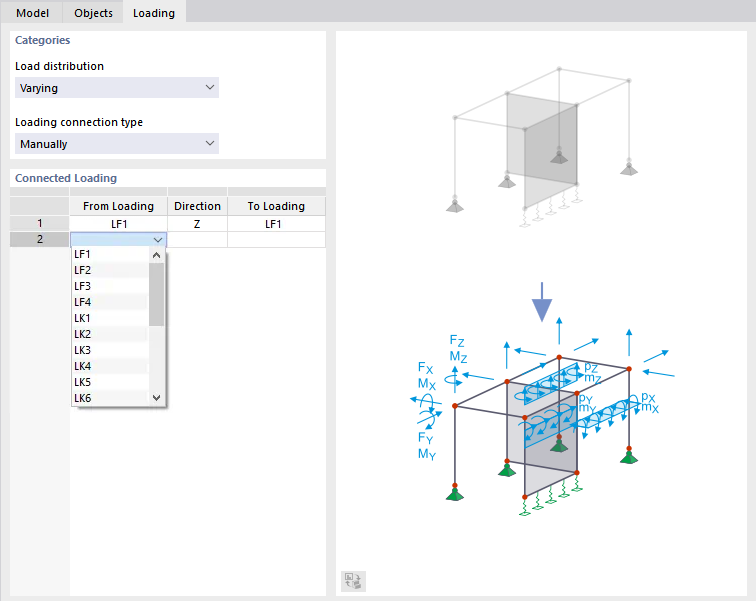

- Ręcznie: W sekcji 'Powiązane obciążenie' możesz określić, jak przypadki obciążeń w modelu powiązanym są łączone z tymi w modelu obecnym (zobacz obrazek Wybierz powiązane obciążenie).
- Automatycznie: Program przypisuje reakcje podpór modelu powiązanego każdemu przypadku obciążeń aktualnego modelu na podstawie numerów.
Powiązane obciążenie
W przypadku typu 'Połączenia Obciążeń' jako ręcznego, możesz indywidualnie określić, jak przypadki obciążeń modelu powiązanego są łączone z tymi w obecnym modelu: Wybierz odpowiednie numery przypadków obciążeń w listach w kolumnach 'Od obciążenia' i 'Do obciążenia' (zobacz obrazek Wybierz powiązane obciążenie). Przy automatycznym przypisaniu te opcje nie są dostępne. RFEM przypisuje reakcje podpór odpowiadającym przypadkom obciążeń na podstawie numerów.

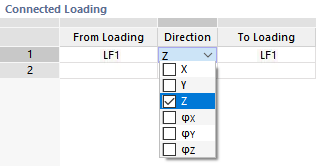

W liście 'Kierunek' możesz określić, które składowe reakcji podpór mają być uwzględnione podczas importu. Dostępne są zarówno siły, jak i momenty.
Generowane obciążenia
Przy przejmowaniu reakcji podpór możesz zachować obciążenia jako generowane obciążenia lub podzielić je na indywidualne obciążenia, jak w przypadku generowanych obciążeń ogólnie. Ta możliwość została opisana w rozdziale Asystenci obciążeń. Dla reakcji podpór możesz dodatkowo wybrać, czy połączenie z modelem źródłowym ma być zachowane. W kontekście asystenta obciążeń dostępne są dwie opcje w menu kontekstowym.
Jeżeli chcesz całkowicie przerwać połączenie, użyj opcji Rozłącz model zależny. Powoduje to dezaktywację pola wyboru 'Przejęcie reakcji podpór' w oknie edycji obciążeń (zobacz na przykład rozdział Obciążenia węzłowe).
