Dieser Lastassistent ermöglicht es, die Reaktionskräfte von Linien- und Knotenlagern eines anderen Modells zu importieren und als Lasten anzusetzen. Auf diese Weise lassen sich Modelle als Positionsstatiken digital koppeln. Die verknüpften Modelle werden bei den Modell-Basisangaben im Register Abhängige Modelle verwaltet.
Modell
Im Register Modell legen Sie das Modell fest, dessen Lagerreaktionen importiert werden sollen. Dieses "Quellmodell" wird im Lastassistenten als 'Verbundenes Modell' bezeichnet. Dabei gilt Folgendes zu beachten:
- Das aktuelle Modell und das verbundene Modell müssen sich im selben Projekt befinden.
- Beide Modelle müssen unterschiedliche Modell-IDs haben (siehe Kapitel Modellparameter ).
- Das verbundene Modell braucht nicht geöffnet werden.
- Das verbundene Modell muss mit Ergebnissen gespeichert sein. Ist dies nicht der Fall, können keine Lagerreaktionen importiert werden.
Wählen Sie in der Liste 'Verbundenes Modell' das "Quellmodell" aus (siehe Bild Neuer Lastassistent | Lagerreaktionen übernehmen). Sie können die Auswahl auch im Dlubal Center vornehmen, indem Sie die Schaltfläche
benutzen.
Objekte

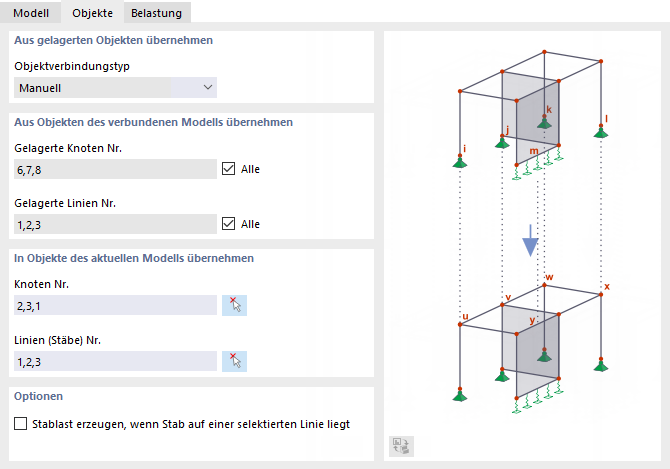

Im Register Objekte weisen Sie die Lagerreaktionen des verbundenen Modell den Knoten und Linien des aktuellen Modells zu.
Aus gelagerten Objekten übernehmen
In der Liste stehen zwei Möglichkeiten zur Auswahl, um die Lagerreaktionen als Lasten zu übernehmen:
- Manuell: Die Knoten und Linien bzw. Stäbe sind im Abschnitt In Objekte des aktuellen Modells übernehmen benutzerdefiniert festzulegen.

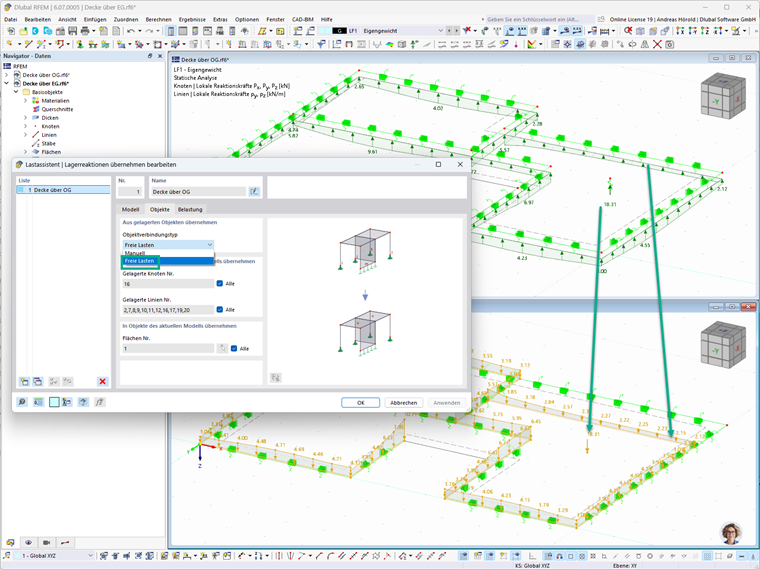

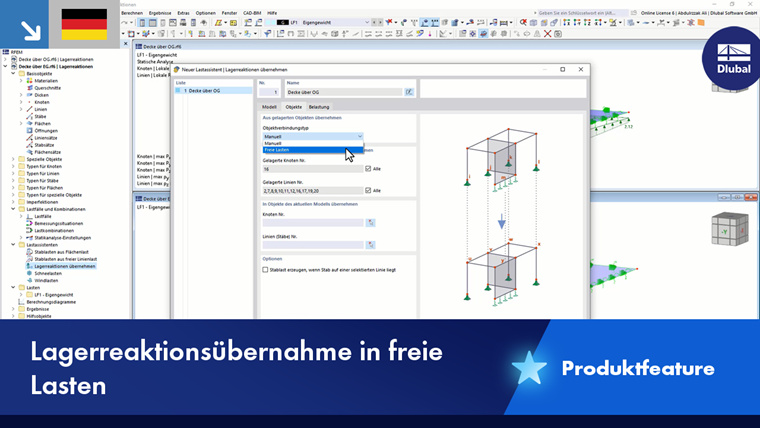

- Freie Lasten: Die Lagerkräfte und -momente des verbundenen Modells werden als Freie Einzellasten oder als Freie Linienlasten angesetzt. Sie brauchen im Abschnitt In Objekte des aktuellen Modells übernehmen nur die Flächen angeben, auf denen diese Lasten wirken.
Aus Objekten des verbundenen Modells übernehmen
Per Voreinstellung werden für den Import alle Objekte erfasst, an denen im verbundenen Modell Lagerreaktionen vorliegen. Falls Sie nur bestimmte Objekte berücksichtigen wollen, deaktivieren Sie das Kontrollfeld 'Alle'. Sie können dann die Nummern der gelagerten Knoten und Linien des Quellmodells eintragen.
In Objekte des aktuellen Modells übernehmen
Geben Sie die Nummern der Knoten und Linien an, an denen die Reaktionen des verbundenen Modells als Lasten wirken sollen. Mit der Schaltfläche
können Sie die Objekte auch im Arbeitsfenster auswählen. Wenn Sie die Lagerreaktionen als freie Lasten importieren, geben Sie die Nummern der Ziel-Flächen an.
Belastung
Das Register Belastung verwaltet die Zuordnung der Lasten in den Lastfällen des verbundenen Modells und des aktuellen Modells.
Kategorien
In der Liste 'Lastverteilung' stehen zwei Möglichkeiten zur Auswahl:
- Konstant - Gesamt: Die Lagerreaktionen eines Linienlagers werden als Linienlast mit konstantem Verlauf übernommen, der den Durchschnittswert der Lagerreaktion repräsentiert.
- Veränderlich: Die Lagerreaktion wird mit dem tatsächlichen Verlauf als Linienlast mit veränderlicher Lastverteilung angesetzt.
Der 'Belastungsverbindungstyp' regelt, wie die Lastfälle zwischen den beiden Modellen verknüpft werden. Die Liste enthält zwei Einträge:

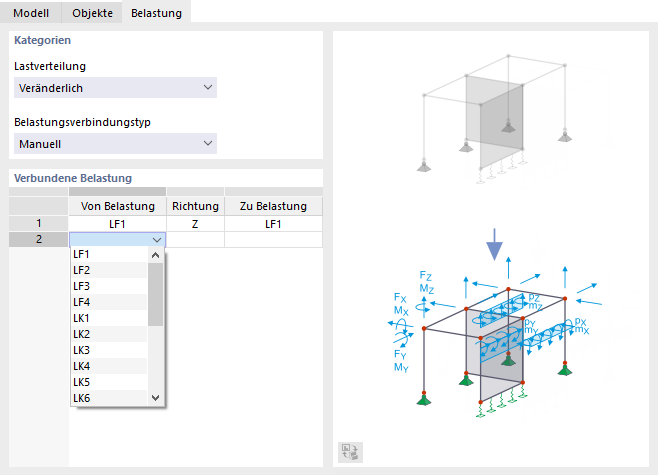

- Manuell: Sie können im Abschnitt 'Verbundene Belastung' festlegen, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verbunden werden sollen (siehe Bild Verbundene Belastung auswählen).
- Automatisch: Das Programm ordnet die Lagerreaktionen des verbundenen Modells lastfallweise den entsprechenden LF-Nummern des aktuellen Modells zu.
Verbundene Belastung
Beim Belastungsverbindungstyp 'Manuell' können Sie individuell vorgeben, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verknüpft werden sollen: Wählen Sie hierzu in den Listen der Spalten 'Von Belastung' und 'Zu Belastung' die relevanten Lastfallnummern aus (siehe Bild Verbundene Belastung auswählen). Bei der automatischen Zuordnung bestehen diese Auswahlmöglichkeiten nicht. RFEM ordnet die Lagerreaktionen nummernweise den entsprechenden Lastfällen zu.
In der Liste 'Richtung' können Sie festlegen, welche Komponente(n) der Lagerreaktionen beim Import berücksichtigt werden sollen. Es stehen sowohl Kräfte als auch Momente zur Auswahl.
