Tento průvodce zatížením umožňuje importovat reakce liniových a uzlových podpor z jiného modelu a použít je jako zatížení. Tímto způsobem lze modely digitálně propojit jako poziční statiky. Propojené modely jsou spravovány v záložce Závislé modely v základních údajích o modelu.
Model
V záložce Model určujete model, jehož reakce podpor mají být importovány. Tento "zdrojový model" je v průvodci zatížením označen jako 'Propojený model'. Platí následující:
- Aktuální model a propojený model musí být ve stejném projektu .
- Oba modely musí mít různé ID modelu (viz kapitola Parametry modelu ).
- Propojený model nemusí být otevřen.
- Propojený model musí být uložen s výsledky. Pokud tomu tak není, nelze importovat reakce podpor.
V seznamu 'Propojený model' vyberte "zdrojový model" (viz obrázek Nový průvodce zatížením | Převzetí reakcí podpor). Výběr můžete také provést v Dlubal Center pomocí tlačítka
.
Objekty

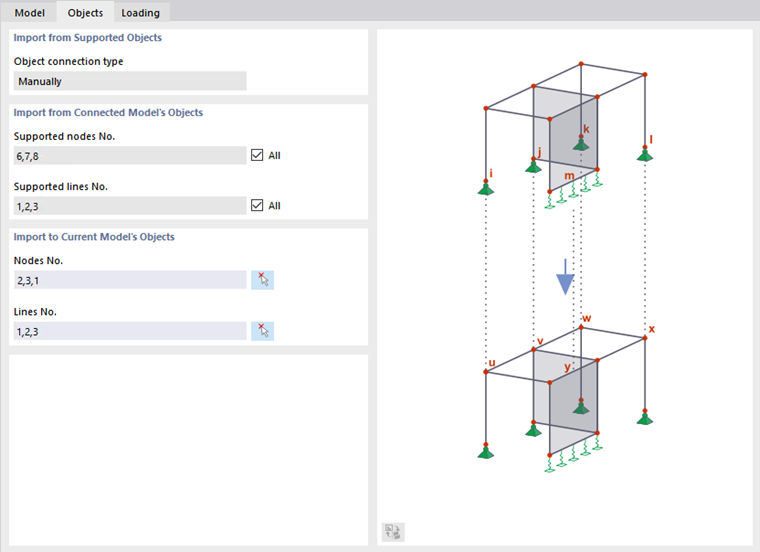

V záložce Objekty přiřadíte reakce podpor propojeného modelu k uzlům a liniím aktuálního modelu.
Převzít z podporovaných objektů
V seznamu jsou dvě možnosti k převzetí reakcí podpor jako zatížení:
- Ruční: Uzly a linie, resp. pruty, je třeba ručně definovat v sekci Převzetí do objektů aktuálního modelu.

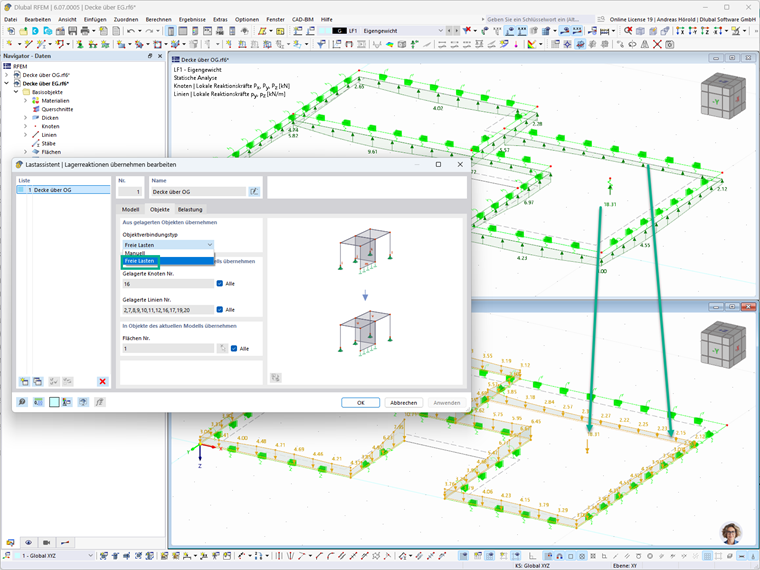

- Volná zatížení: Síly a momenty podpor propojeného modelu jsou použity jako Volná jednotlivá zatížení nebo jako Volná liniová zatížení. Stačí v sekci Převzetí do objektů aktuálního modelu zadat plochy, na kterých tato zatížení působí.
Převzít z objektů propojeného modelu
Výchozí nastavení importu zahrnuje všechna místa, kde jsou v propojeném modelu reakce podpor. Pokud chcete zohlednit pouze určité objekty, deaktivujte kontrolní políčko 'Vše'. Poté můžete zadat čísla podporovaných uzlů a linií zdrojového modelu.
Převzetí do objektů aktuálního modelu
Zadejte čísla uzlů a linií, na kterých mají reakce propojeného modelu působit jako zatížení. Pomocí tlačítka
můžete objekty vybrat také v pracovním okně. Pokud importujete reakce podpor jako volná zatížení, zadejte čísla cílových ploch.
Zatížení
Záložka Zatížení spravuje přiřazení zatížení v zatěžovacích případech propojeného a aktuálního modelu.
Kategorie
V seznamu 'Rozložení zatížení' jsou dvě možnosti:
- Konstantní - Celkový: Reakce podpor liniové podpory jsou převedeny na liniové zatížení s konstantním průběhem, který reprezentuje průměrnou hodnotu reakce podpor.
- Proměnný: Reakce podpor je použita jako liniové zatížení s proměnným průběhem podle skutečného průběhu.
Typ propojení zatížení určuje, jak jsou zatěžovací případy propojeny mezi dvěma modely. Seznam obsahuje dva položky:

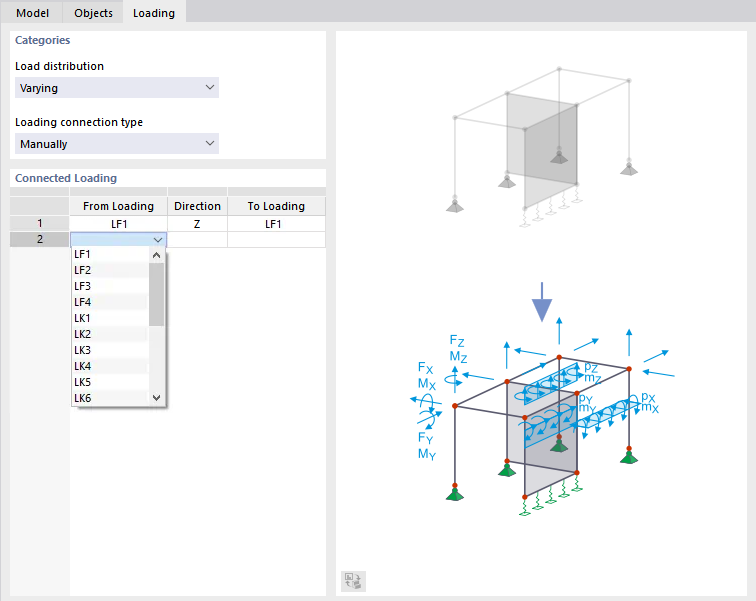

- Ruční: Můžete v části 'Propojené zatížení' určit, jak mají být zatěžovací případy propojeného modelu spojeny se zatěžovacími případy aktuálního modelu (viz obrázek Výběr propojeného zatížení).
- Automatický: Program přiřadí reakce podpor propojeného modelu ke stejným číslům zatěžovacích případů aktuálního modelu podle čísla.
Propojené zatížení
Při typu propojení zatížení 'Ruční' můžete individuálně nastavit, jak budou zatěžovací případy propojeného modelu spojeny se zatěžovacími případy aktuálního modelu. V seznamu sloupců 'Z zatížení' a 'Do zatížení' vyberte odpovídající čísla zatěžovacích případů (viz obrázek Výběr propojeného zatížení). U automatického přiřazení tato volba neexistuje. RFEM přiřazuje reakce podpor postupně k odpovídajícím zatěžovacím případům.
V seznamu 'Směr' můžete určit, která komponenta(y) reakcí podpor má být při importu zohledněna. K dispozici jsou síly i momenty.
Generovaná zatížení
Při převzetí reakcí podpor můžete zatížení – jako u generovaných zatížení obecně – ponechat jako generovaná zatížení nebo je rozdělit na jednotlivá zatížení. Tato možnost je popsána v kapitole Průvodci zatížením. Pro reakce podpor můžete navíc zvolit, zda má být zachováno propojení se zdrojovým modelem. V kontextové nabídce průvodce zatížením jsou dvě možnosti k dispozici.
Pokud chcete k připojenému modelu úplně přerušit vazbu, použijte možnost Odpojit závislý model. Tím se deaktivuje kontrolní pole 'Převzetí reakce podpor' v dialogu editace zatížení (viz například kapitola Uzlová zatížení).
