Этот помощник по нагрузкам позволяет импортировать реакции линий и узлов из другой модели и применять их в качестве нагрузок. Таким образом, можно цифрово связывать модели как позиционные статические схемы. Связанные модели управляются в вкладке Зависящие модели в базовых данных модели.
Модель
Во вкладке Модель вы определяете модель, реакции опор которой планируется импортировать. Эта "модель-источник" в помощнике по нагрузкам называется 'Связанная модель'. Следует учесть следующее:
- Текущая модель и связанная модель должны находиться в том же самом проекте .
- Обе модели должны иметь разные идентификаторы модели (см. главу Параметры модели ).
- Связанную модель не нужно открывать.
- Связанная модель должна быть сохранена с результатами. В противном случае импортировать реакции невозможно.
Выберите в списке 'Связанная модель' модель-источник (см. изображение Новый помощник по нагрузкам | Импорт реакций опор). Вы также можете сделать выбор в Dlubal Center, используя кнопку
.
Объекты

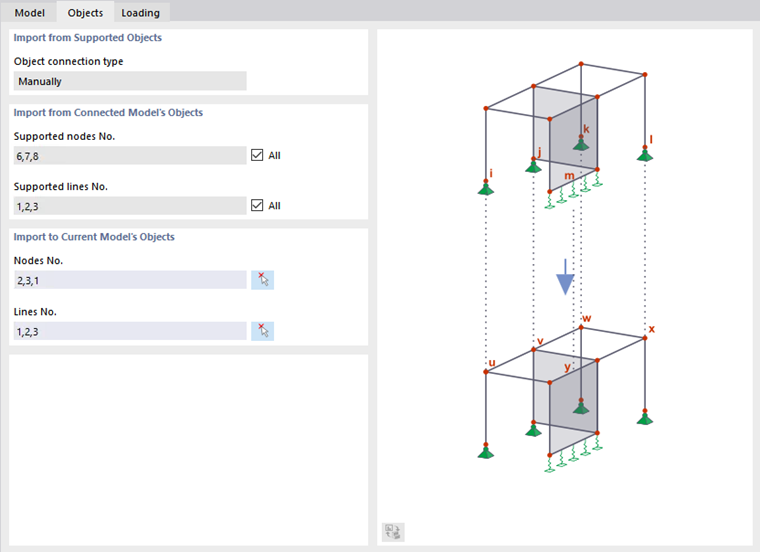

Во вкладке Объекты вы назначаете реакции опор связанной модели узлам и линиям текущей модели.
Импорт из загруженных объектов
В списке представлено два варианта импорта реакций опор:
- Ручной: Необходимо вручную определить узлы и линии в разделе Импорт в объекты текущей модели.

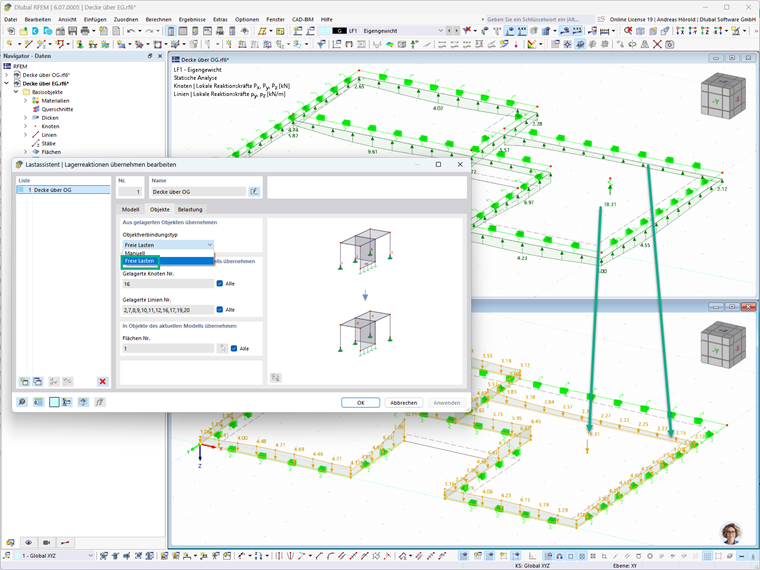

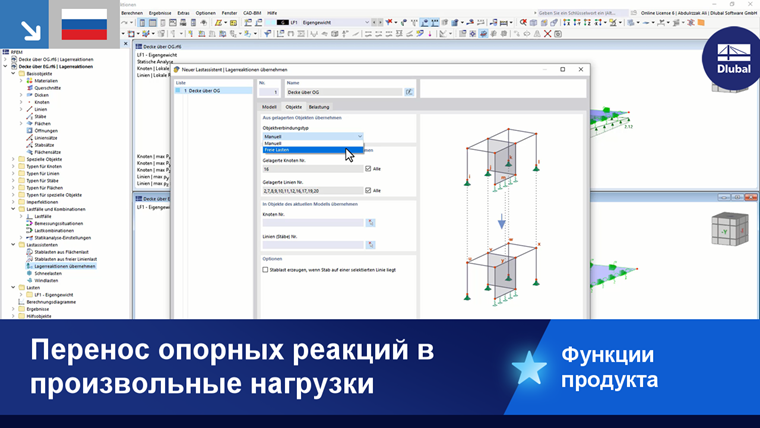

- Свободные нагрузки: Силы и моменты опор связанной модели рассматриваются как Свободные точечные нагрузки или как Свободные линейные нагрузки. В разделе Импорт в объекты текущей модели укажите только поверхности, на которые действуют эти нагрузки.
Импорт из объектов связанной модели
По умолчанию для импорта учитываются все объекты, на которых имеются реакции опор в связанной модели. Если необходимо учитывать только определенные объекты, снимите флажок 'Все'. Затем вы можете ввести номера загруженных узлов и линий из модели-источника.
Импорт в объекты текущей модели
Укажите номера узлов и линий, на которых реакции связанной модели будут применяться как нагрузки. С помощью кнопки
вы также можете выбрать объекты в рабочем окне. Если вы импортируете реакции опор как свободные нагрузки, укажите номера целевых поверхностей.
Нагрузка
Вкладка Нагрузка управляет распределением нагрузок в загруженных моделях и текущей модели.
Категории
В списке 'Распределение нагрузки' доступны два варианта:
- Константная - Общая: Реакции опоры на линии рассматриваются как линейная нагрузка с постоянным распределением, представляющим среднее значение реакции опоры.
- Переменная: Реакции опоры учитываются с фактическим распределением как линейная нагрузка с переменным распределением.
Тип 'Связь нагрузки' определяет, как загруженные случаи будут связаны между двумя моделями. Список содержит два элемента:

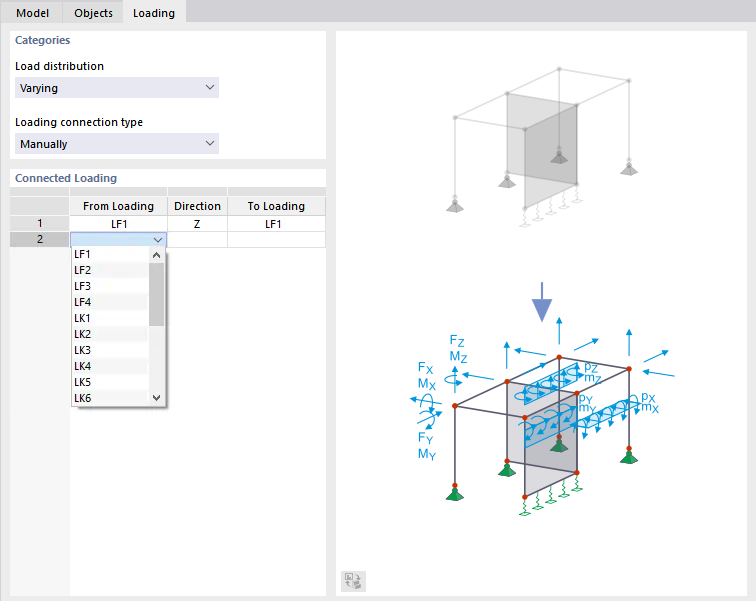

- Ручной: Вы можете в разделе 'Связанная нагрузка' задать, как случаи нагрузки связанной модели будут связаны с текущей моделью (см. изображение Выбор связанной нагрузки).
- Автоматический: Программа связывает реакции опор связанной модели с соответствующими номерами случаем нагрузки текущей модели.
Связанная нагрузка
При выборе типа соединения нагрузки 'Ручное' вы можете самостоятельно задать, как случаи нагрузки связанной модели будут связаны с текущей моделью: выберите в списках столбцов 'От нагрузки' и 'На нагрузку' соответствующие номера случаем нагрузок (см. изображение Выбор связанной нагрузки). При автоматическом назначении таких вариантов выбора нет. RFEM связывает реакции опор по порядку номеров с соответствующими випадками нагрузок.
В списке 'Направление' можно указать, какие компоненты реакций опор должны быть учтены при импорте. Доступны как силы, так и моменты.
Генерированные нагрузки
При импорте реакций опор вы можете оставить нагрузки как генерированные нагрузки или разложить их на отдельные нагрузки, как это возможно для всех генерированных нагрузок. Эта возможность описана в главе Помощники по нагрузкам. Кроме того, для реакций опор вы можете выбрать, следует ли сохранить связь с моделью-источником. В контекстном меню помощника по нагрузкам доступны два варианта.
Для полного разрыва связи выберите опцию Отсоединить зависимую модель. В результате флажок 'Импорт реакции опоры' будет отключен в диалоговом окне редактирования нагрузки (см. например, главу Точечные нагрузки).
