Sensores

No diálogo Sensores, pode definir as posições dos pontos de medição na estrutura e guardar os dados de medição.

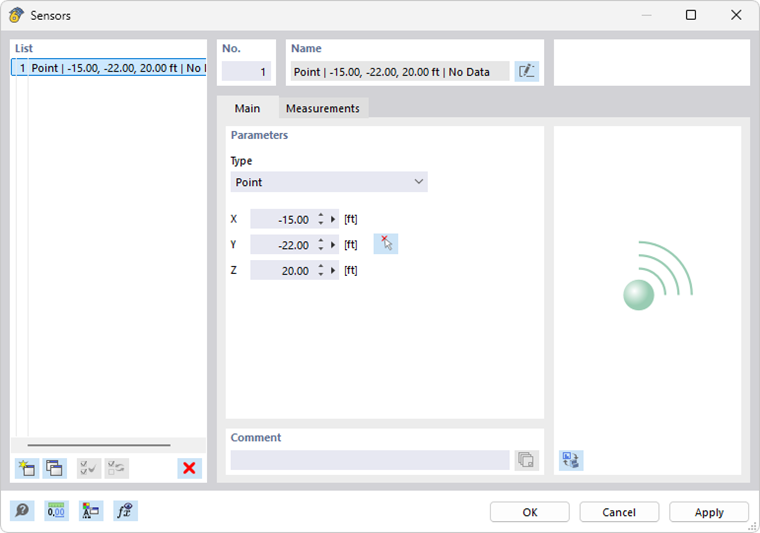

Diálogo 'Sensores'

Base

No separador Base, defina os locais que estão equipados com sensores. Selecione o tipo deste local na lista:

• Ponto – uma posição arbitrária numa barra ou superfície
• Nó – um Nó do modelo já definido

De seguida, introduza as coordenadas do sensor. Com o botão pode definir o local graficamente no modelo.

Medições

No separador Medições, atribua os dados de medição.

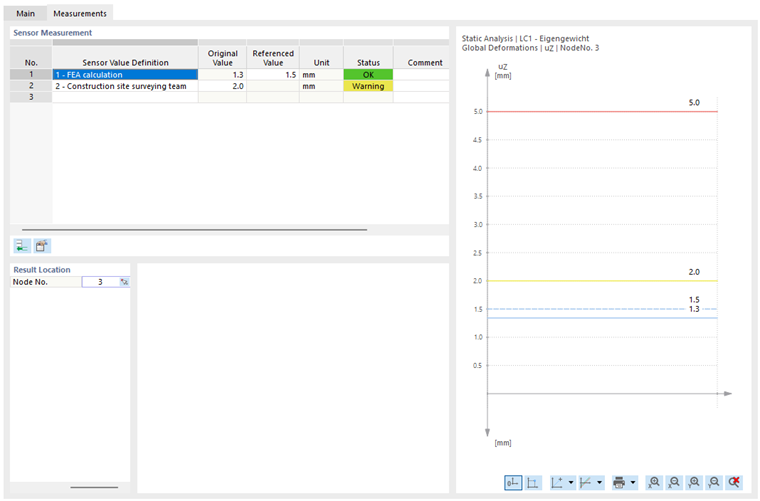

Definir valores de sensor para cálculo RFEM e para resultado de medição

Medição do sensor

Na tabela, defina quais as definições de valor do sensor que se aplicam ao ponto de medição. As colunas estão adaptadas à 'Fonte de valor', que está guardada nas Definições de valor do sensor.

Na lista da coluna Definição de valor do sensor, selecione uma entrada já definida. Com a opção 'Nova definição de valor do sensor', pode descrever e assumir os valores de medição e limite de um sensor.

Com o botão adiciona uma nova linha para uma medição do sensor (ou simplesmente clique na linha seguinte). Com o botão abre o diálogo 'Definição de valor do sensor' para verificar ou, se necessário, ajustar os parâmetros. Se pretender eliminar novamente uma linha, utilize o menu de contexto com a opção correspondente.

A função da coluna Valor original depende da 'Fonte de valor' da definição de valor do sensor:

• Com valores do RFEM, são indicados os resultados do cálculo do RFEM.
• Com valores definidos pelo utilizador, pode introduzir aqui os dados de medição.

Na coluna Valor referenciado, pode definir um valor de referência para resultados do RFEM.

A coluna Estado indica como as condições do sensor são cumpridas a partir dos valores de medição:

• OK: O valor está abaixo do limite de aviso.
• Aviso: O limite de aviso foi excedido, mas o valor está abaixo do limite de alarme.
• Alarme: O valor está acima do limite de alarme.

Descrição

Esta secção só é apresentada com uma fonte de valor definida pelo utilizador. Aqui pode introduzir um comentário e descrever o valor de medição.

Ponto de resultado

Esta secção só é apresentada se o valor representar um resultado do RFEM (ver imagem Definir valores do sensor). Indique o nó no qual o valor está presente. Através do botão na célula ativada, pode definir o nó graficamente no modelo.

Valores

Esta secção só é apresentada se a fonte de valor representar uma função definida pelo utilizador.

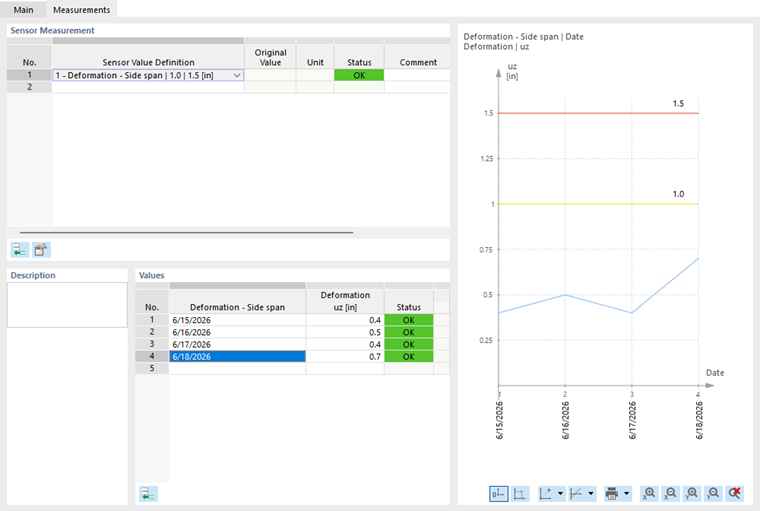

Definir Medidas

Aqui pode introduzir os dados de resultado das medições individuais.
