Датчики

В диалоговом окне Датчики можно определить положения точек измерений на конструкции и ввести данные измерений.

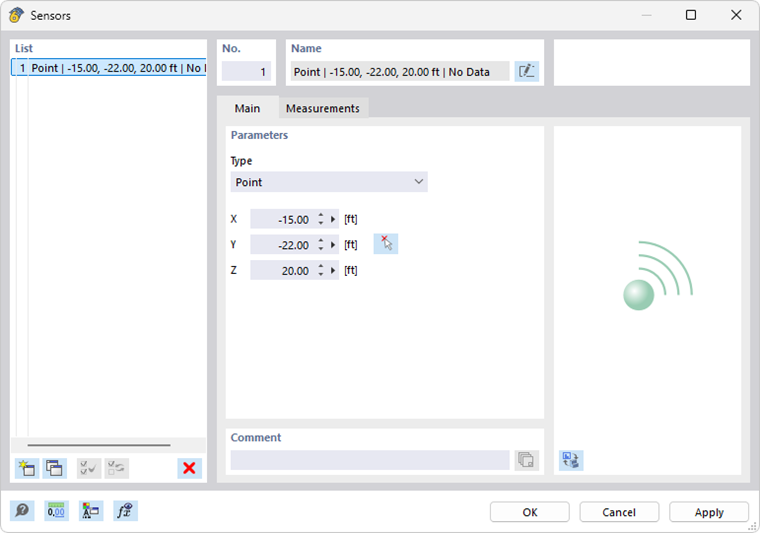

Диалог 'Датчики'

Основные

На вкладке Основные задаются места, оснащенные датчиками. Выберите в списке тип этого места:

• Точка – произвольное положение на стержне или поверхности
• Узел – уже заданный Узел модели

Затем укажите координаты датчика. С помощью кнопки можно определить место графически на модели.

Измерения

На вкладке Измерения назначаются данные измерений.

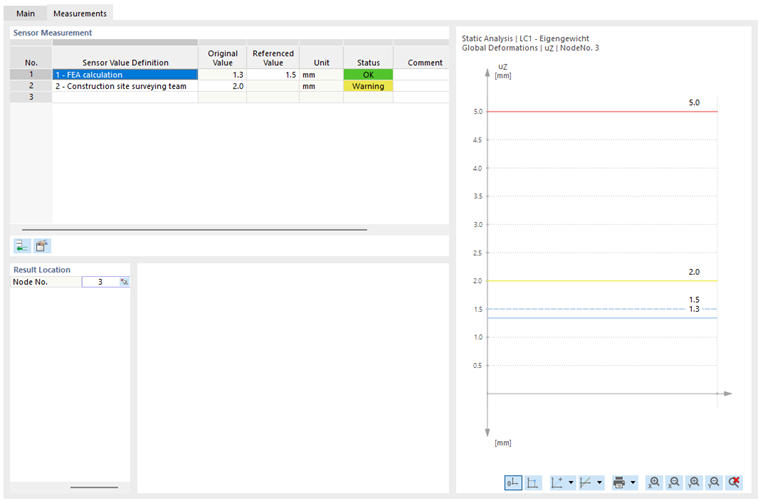

Определить значения датчиков для расчета в RFEM и для результатов измерений

Измерение датчика

В таблице задается, какие определения значений датчиков действуют в точке измерения. Столбцы согласованы с 'источником значения', который задан в Определения значений датчиков.

Выберите в списке столбца Определение значения датчика уже созданную запись. С помощью опции 'Новое определение значения датчика' можно описать и принять измеренные и пороговые значения датчика.

С помощью кнопки добавляется еще одна строка для измерения датчика (или просто щелкните в следующую строку). С помощью кнопки открывается диалоговое окно 'Определение значения датчика' для проверки параметров или их настройки при необходимости. Если строку нужно удалить, используйте контекстное меню с соответствующей опцией.

Функция столбца Исходное значение зависит от 'источника значения' определения значения датчика:

• При значениях RFEM указываются результаты расчета RFEM.
• При пользовательских значениях здесь можно ввести данные измерений.

В столбце Ссылочное значение можно задать контрольное значение для результатов RFEM.

Столбец Статус показывает, как условия датчика выполняются по измеренным значениям:

• OK: Значение ниже предупредительного предела.
• Предупреждение: Превышен предупредительный предел, но значение ниже аварийного предела.
• Авария: Значение превышает аварийный предел.

Описание

Этот раздел отображается только при пользовательском источнике значения. Здесь можно ввести комментарий и описать измеренное значение.

Место результата

Этот раздел отображается только если значение является результатом RFEM (см. рисунок Определение значений датчика). Укажите узел, в котором имеется значение. С помощью кнопки в активированной ячейке можно определить узел графически на модели.

Значения

Этот раздел отображается только если источником значения является пользовательская функция.

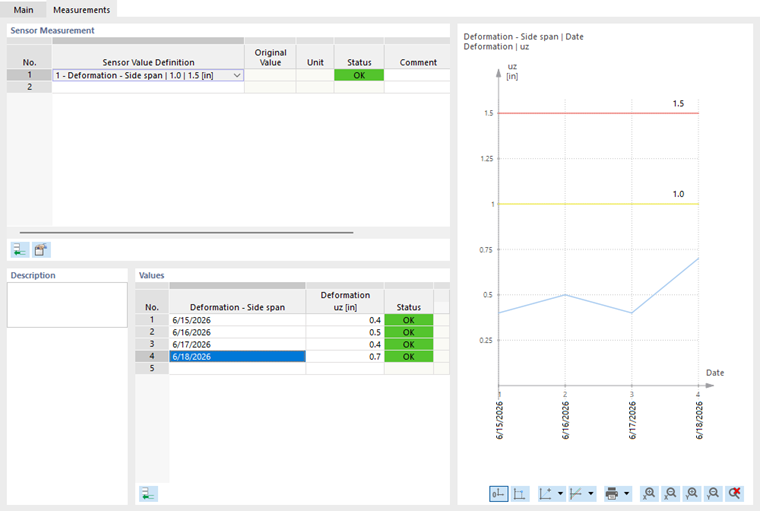

Определение измерений

Здесь можно ввести результирующие данные отдельных измерений.
