Sensores

En el diálogo Sensores, puede definir las posiciones de los puntos de medición en la estructura y registrar los datos de medición.

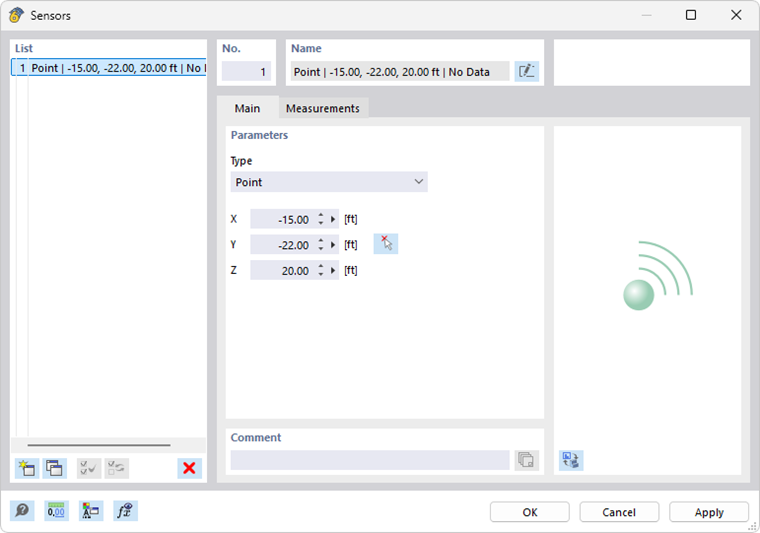

Cuadro de diálogo 'Sensores'

Base

En la pestaña Base, defina los puntos equipados con sensores. Seleccione en la lista el tipo de este punto:

• Punto – una posición cualquiera en una barra o superficie
• Nudo – un Nudo del modelo ya definido

Luego, introduzca las coordenadas del sensor. Con el botón puede determinar el punto gráficamente en el modelo.

Mediciones

En la pestaña Mediciones, asigne los datos de medición.

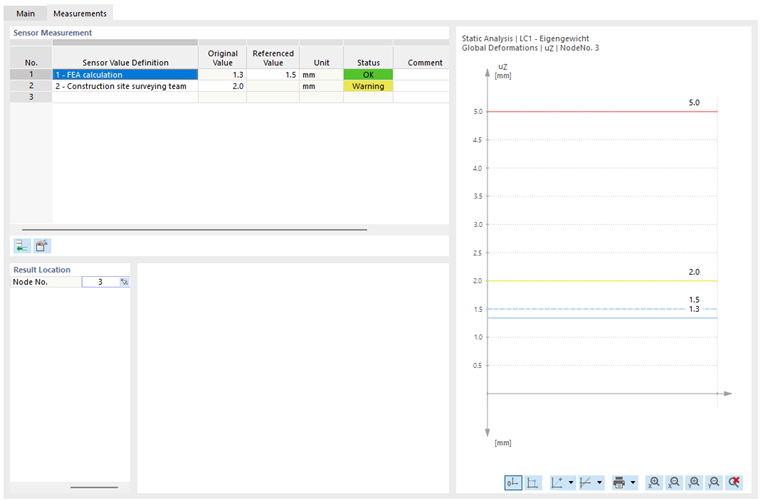

Definir valores de sensor para el cálculo en RFEM y para el resultado de medición

Medición del sensor

En la tabla, defina qué definiciones de valores del sensor se aplican al punto de medición. Las columnas se adaptan a la 'Fuente del valor' registrada en las Definiciones de valores del sensor.

Seleccione de la lista de la columna Definición de valores del sensor una entrada ya definida. Con la opción 'Nueva definición de valores del sensor', puede describir y adoptar los valores de medición y umbrales de un sensor.

Con el botón añade una fila adicional para una medición del sensor (o simplemente haga clic en la siguiente fila). Con el botón abre el diálogo 'Definición de valores del sensor' para verificar los parámetros o ajustarlos si es necesario. Si desea eliminar una fila, utilice el menú contextual con la opción correspondiente.

La función de la columna Valor original depende de la 'Fuente del valor' de la definición de valores del sensor:

• Para valores de RFEM, se indican los resultados del cálculo de RFEM.
• Para valores definidos por el usuario, puede introducir aquí los datos de medición.

En la columna Valor de referencia, puede establecer un valor de referencia para los resultados de RFEM.

La columna Estado indica cómo se cumplen las condiciones del sensor a partir de los valores de medición:

• OK: El valor está por debajo del límite de advertencia.
• Advertencia: Se ha superado el límite de advertencia, pero el valor está por debajo del límite de alarma.
• Alarma: El valor está por encima del límite de alarma.

Descripción

Esta sección solo se muestra si la fuente del valor es definida por el usuario. Aquí puede introducir un comentario y describir el valor de medición.

Punto de resultado

Esta sección solo se muestra si el valor representa un resultado de RFEM (ver imagen Definir valores del sensor). Indique el nudo en el que se encuentra el valor. A través del botón en la celda activada, puede determinar el nudo gráficamente en el modelo.

Valores

Esta sección solo se muestra si la fuente del valor representa una función definida por el usuario.

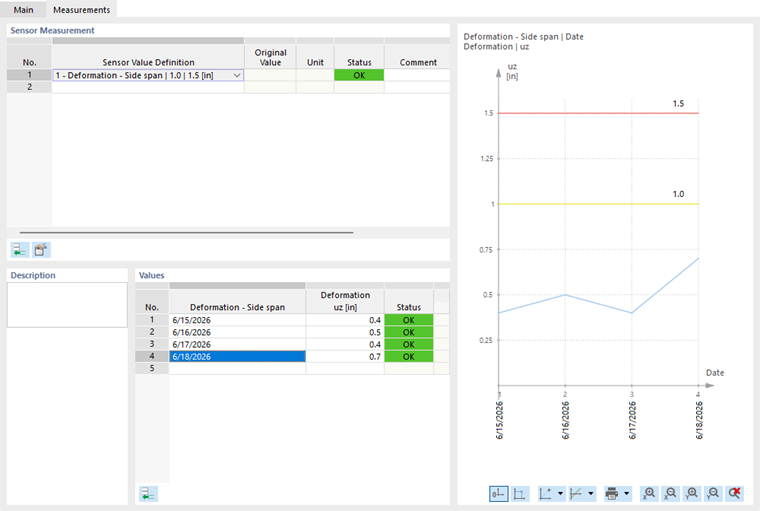

Definición de Mediciones

Aquí puede introducir los datos de resultado de las mediciones individuales.
