Nel dialogo Sensori è possibile definire le posizioni dei punti di misura sulla struttura e inserire i dati di misura.
Base

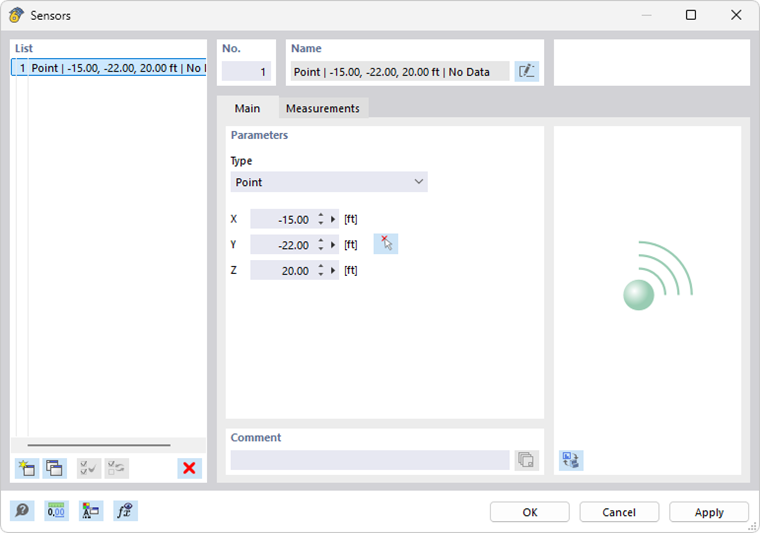

Nella scheda Base si definiscono i punti che sono dotati di sensori. Selezionare il tipo di questo punto nell'elenco:
- Punto – una posizione qualsiasi su un'asta o una superficie
- Nodo – un nodo già definito del modello
Quindi inserire le coordinate del sensore. Con il pulsante
è possibile determinare il punto graficamente sul modello.
Misure
Nella scheda Misure si assegnano i dati di misura.
Misura del sensore
Nella tabella si definiscono quali definizioni dei valori del sensore sono valide nel punto di misura. Le colonne sono adattate alla 'Sorgente del valore', che è depositata nelle Definizioni dei valori del sensore.
Selezionare una voce già definita nell'elenco della colonna Definizione del valore del sensore. Con l'opzione 'Nuova definizione del valore del sensore' è possibile descrivere e assumere i valori di misura e di soglia di un sensore.
Con il pulsante
si aggiunge un'ulteriore riga per una misura del sensore (oppure fare clic semplicemente nella riga successiva). Con il pulsante
si richiama il dialogo 'Definizione del valore del sensore' per verificare i parametri o, se necessario, adattarli. Se si desidera eliminare di nuovo una riga, utilizzare il menu contestuale con l'opzione corrispondente.
La funzione della colonna Valore originale dipende dalla 'Sorgente del valore' della definizione del valore del sensore:
- Con i valori RFEM vengono indicati i risultati del calcolo RFEM.
- Con i valori definiti dall'utente è possibile inserire qui i dati di misura.
Nella colonna Valore di riferimento è possibile definire un valore di riferimento per i risultati RFEM.
La colonna Stato indica come sono soddisfatte le condizioni del sensore dai valori misurati:
- OK: Il valore è al di sotto del limite di avviso.
- Avviso: Il limite di avviso è superato, ma il valore è ancora al di sotto del limite di allarme.
- Allarme: Il valore è al di sopra del limite di allarme.
Descrizione
Questa sezione viene visualizzata solo con una sorgente del valore definita dall'utente. Qui è possibile inserire un commento e descrivere il valore misurato.
Punto del risultato

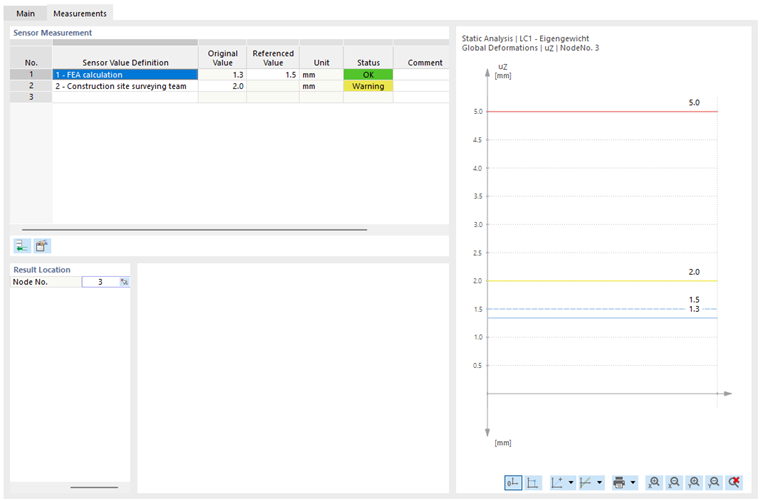

Questa sezione viene visualizzata solo se il valore rappresenta un risultato RFEM (vedi immagine Definire i valori del sensore). Indicare il nodo in cui è presente il valore. Tramite il pulsante
nella cella attivata è possibile determinare il nodo graficamente sul modello.
Valori
Questa sezione viene visualizzata solo se la sorgente del valore rappresenta una funzione definita dall'utente.

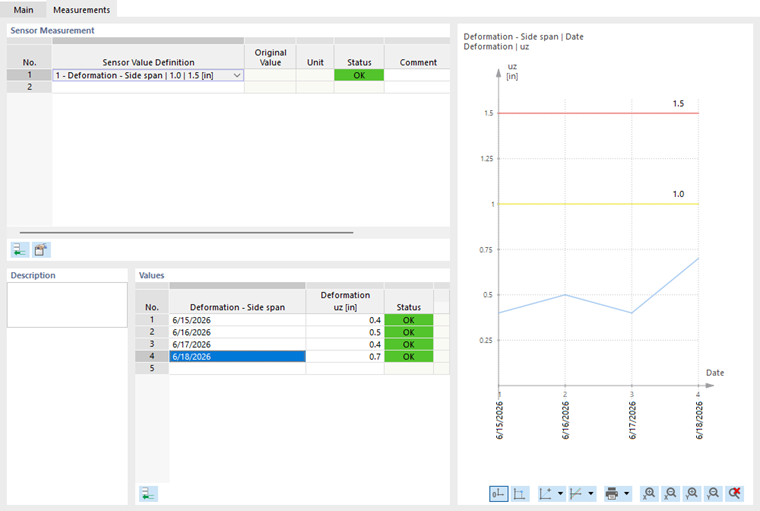

Qui è possibile inserire i dati dei risultati delle singole misurazioni.
