Senzory

V dialogu Senzory můžete definovat polohy měřicích bodů na konstrukci a zadat naměřená data.

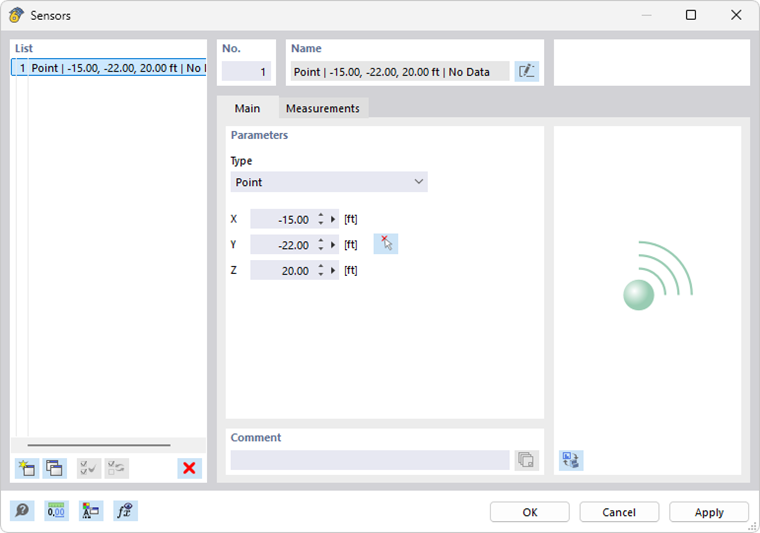

Dialog 'Senzory'

Základ

V záložce Základ určíte místa, která jsou vybavena senzory. V seznamu vyberte typ tohoto místa:

• Bod – libovolná poloha na prutu nebo ploše
• Uzel – již definovaný Uzel modelu

Poté zadejte souřadnice senzoru. Pomocí tlačítka můžete místo určit graficky na modelu.

Měření

V záložce Měření přiřadíte naměřená data.

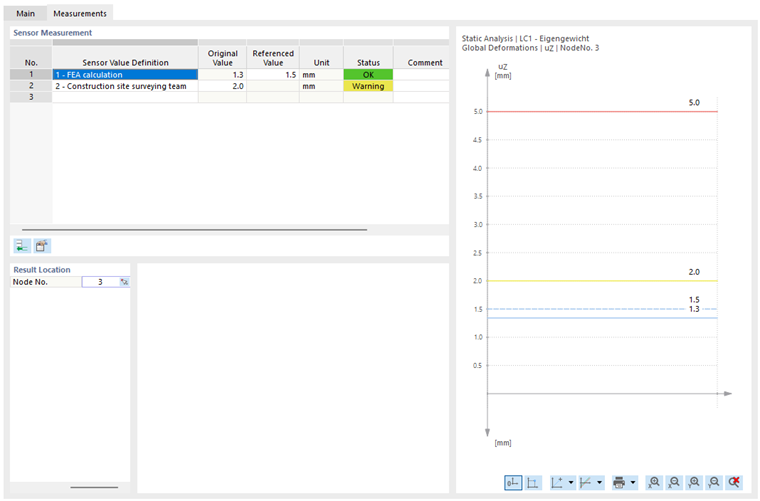

Definujte hodnoty senzorů pro výpočet RFEM a pro výsledek měření

Měření senzoru

V tabulce určíte, které definice hodnot senzoru platí pro měřicí bod. Sloupce jsou přizpůsobeny 'zdroji hodnoty', který je uložen v Definice hodnot senzoru.

V seznamu sloupce Definice hodnoty senzoru vyberte již definovanou položku. Pomocí možnosti 'Nová definice hodnoty senzoru' můžete popsat a převzít naměřené a prahové hodnoty senzoru.

Tlačítkem přidáte další řádek pro měření senzoru (nebo jednoduše kliknete do dalšího řádku). Tlačítkem otevřete dialog 'Definice hodnoty senzoru', kde můžete parametry zkontrolovat nebo v případě potřeby upravit. Pokud chcete řádek smazat, použijte kontextovou nabídku s příslušnou možností.

Funkce sloupce Původní hodnota závisí na 'zdroji hodnoty' definice hodnoty senzoru:

• U hodnot RFEM se uvádějí výsledky výpočtu RFEM.
• U uživatelsky definovaných hodnot zde můžete zadat naměřená data.

Ve sloupci Referenční hodnota můžete pro výsledky RFEM stanovit referenční hodnotu.

Sloupec Stav udává, jak jsou podmínky senzoru splněny na základě naměřených hodnot:

• OK: Hodnota leží pod výstražnou mezí.
• Varování: Výstražná mez je překročena, hodnota však leží pod alarmovou mezí.
• Alarm: Hodnota leží nad alarmovou mezí.

Popis

Tato část se zobrazuje pouze u uživatelsky definovaného zdroje hodnoty. Zde můžete zadat komentář a popsat naměřenou hodnotu.

Místo výsledku

Tato část se zobrazuje pouze v případě, že hodnota představuje výsledek RFEM (viz obrázek Definování hodnot senzoru). Zadejte uzel, ve kterém je hodnota k dispozici. Pomocí tlačítka v aktivované buňce můžete uzel určit graficky na modelu.

Hodnoty

Tato část se zobrazuje pouze v případě, že zdroj hodnoty představuje uživatelsky definovanou funkci.

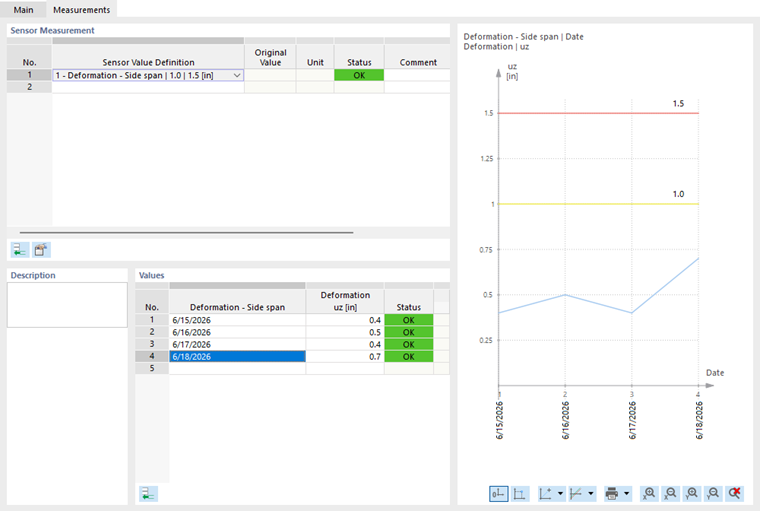

Definovat měření

Zde můžete zadat výsledná data jednotlivých měření.
