Czujniki

W oknie dialogowym Czujniki można zdefiniować położenia punktów pomiarowych na konstrukcji nośnej i wprowadzić dane pomiarowe.

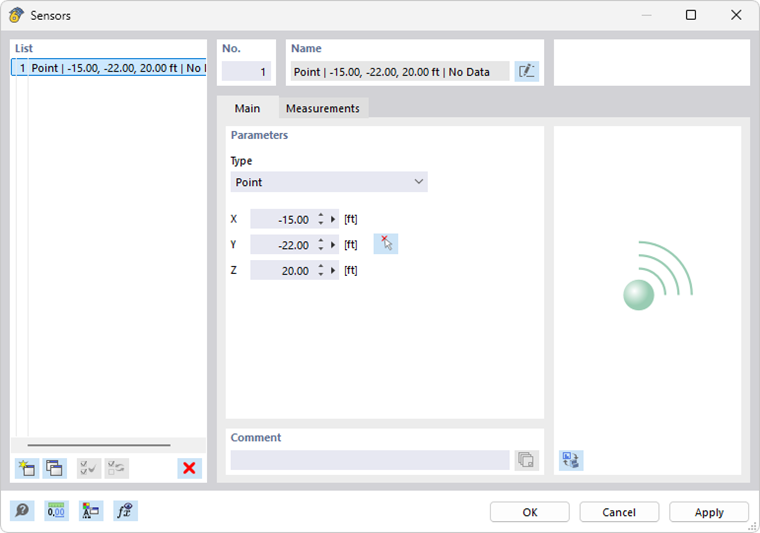

Dialog 'Czujniki'

Ogólne

W zakładce Ogólne należy określić punkty, które są wyposażone w czujniki. Na liście należy wybrać typ tego punktu:

• Punkt – dowolna pozycja na pręcie lub powierzchni
• Węzeł – już zdefiniowany węzeł modelu

Następnie należy podać współrzędne czujnika. Za pomocą przycisku można określić położenie graficznie na modelu.

Pomiary

W zakładce Pomiary przypisywane są dane pomiarowe.

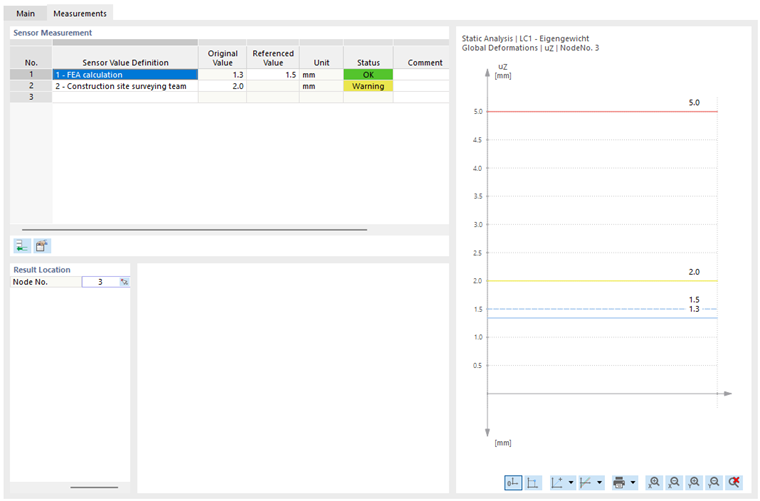

Zdefiniuj wartości czujnika dla obliczeń RFEM oraz dla wyniku pomiaru

Pomiar czujnika

W tabeli określa się, które definicje wartości czujnika obowiązują w punkcie pomiarowym. Kolumny są dostosowane do 'Źródła wartości', które są zdefiniowane w Definicjach wartości czujnika.

Na liście w kolumnie Definicja wartości czujnika należy wybrać już zdefiniowaną pozycję. Opcja 'Nowa definicja wartości czujnika' umożliwia opisanie i przejęcie wartości pomiarowych i progowych czujnika.

Za pomocą przycisku można dodać kolejny wiersz dla pomiaru czujnika (lub po prostu kliknąć w następny wiersz). Przycisk otwiera okno dialogowe 'Definicja wartości czujnika', aby sprawdzić lub w razie potrzeby dostosować parametry. Jeśli wiersz ma zostać ponownie usunięty, można użyć menu kontekstowego z odpowiednią opcją.

Funkcja kolumny Wartość pierwotna zależy od 'Źródła wartości' definicji wartości czujnika:

• Dla wartości RFEM podawane są wyniki obliczeń RFEM.
• Dla wartości zdefiniowanych przez użytkownika można tu wprowadzić dane pomiarowe.

W kolumnie Wartość referencyjna można dla wyników RFEM określić wartość odniesienia.

Kolumna Status wskazuje, w jaki sposób warunki czujnika są spełnione na podstawie wartości pomiarowych:

• OK: Wartość znajduje się poniżej progu ostrzegawczego.
• Ostrzeżenie: Próg ostrzegawczy jest przekroczony, ale wartość znajduje się poniżej progu alarmowego.
• Alarm: Wartość znajduje się powyżej progu alarmowego.

Opis

Ta sekcja jest wyświetlana tylko dla zdefiniowanego przez użytkownika źródła wartości. Tutaj można wprowadzić komentarz i opisać wartość pomiarową.

Punkt wynikowy

Ta sekcja jest wyświetlana tylko wtedy, gdy wartość reprezentuje wynik RFEM (patrz rysunek Definiowanie wartości czujnika). Należy podać węzeł, w którym znajduje się wartość. Za pomocą przycisku w aktywowanej komórce można wybrać węzeł graficznie na modelu.

Wartości

Ta sekcja jest wyświetlana tylko wtedy, gdy źródłem wartości jest funkcja zdefiniowana przez użytkownika.

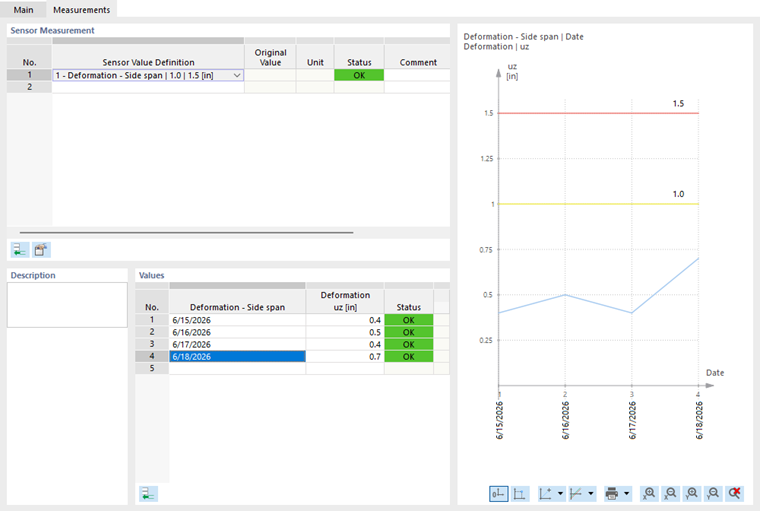

Definiowanie pomiarów

Tutaj można wprowadzić dane wynikowe poszczególnych pomiarów.
