Vyvolání globálních nastavení

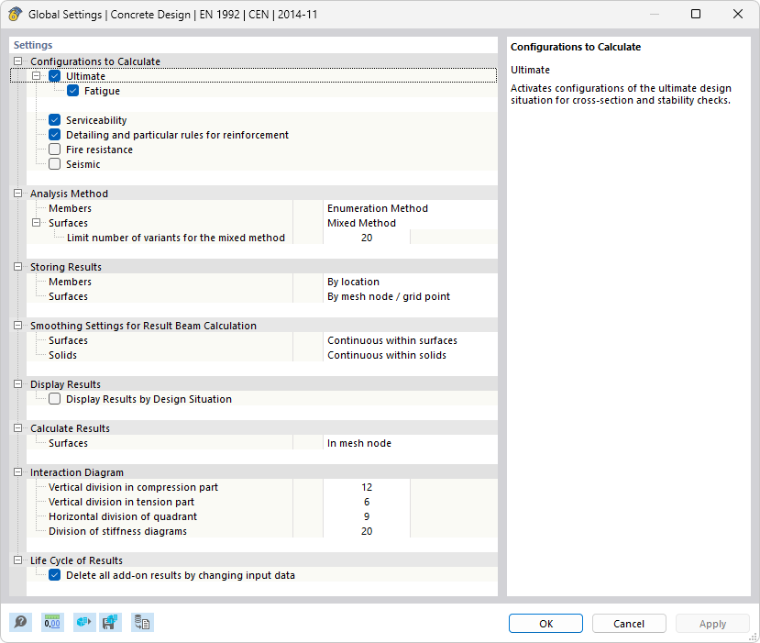

Základní nastavení pro posouzení betonu se spravují v dialogu 'Globální nastavení'. Tento dialog je v podstatě nezávislý na normě, kterou jste vybrali v základních údajích modelu. Výchozí hodnoty se však mohou lišit.

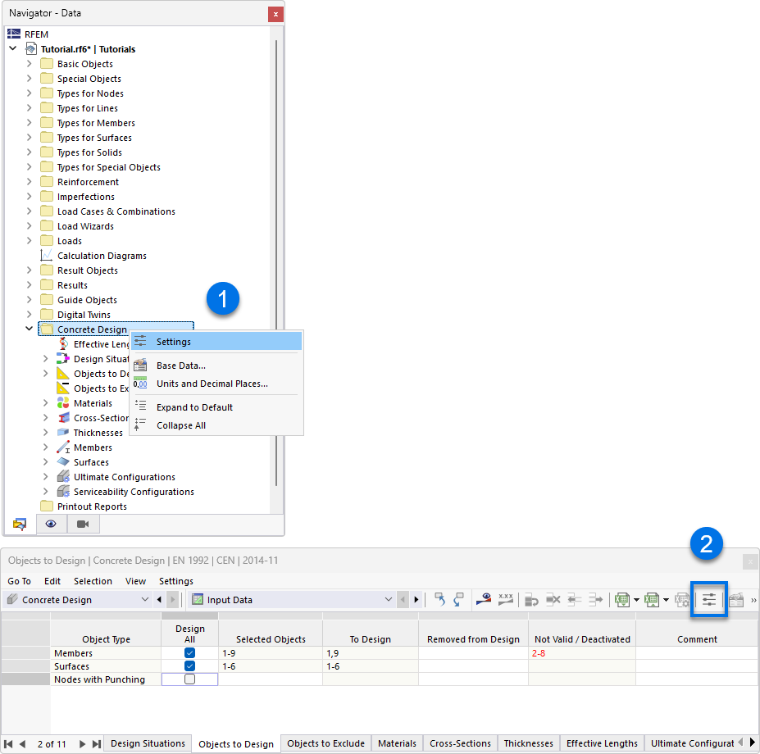

Globální nastavení můžete vyvolat jedním z následujících způsobů:
- Kontextová nabídka v položce navigátoru 'Posouzení betonu'
- Tlačítko
na panelu nástrojů tabulek pro posouzení betonu
Globální nastavení
Pomocí tlačítka
můžete obnovit výchozí nastavení pro normu.
Konfigurace k výpočtu
Pomocí zaškrtávacích políček můžete řídit, které konfigurace pro posouzení se mají obecně zkoumat. Při posouzení podle EN 1992-1-1 jsou ve výchozím nastavení aktivovány konfigurace pro 'únosnost' a 'použitelnost'.
Metoda posouzení
'Výčtová metoda' je přednastavena jak pro pruty, tak pro plochy. Jako další metody posouzení jsou v seznamu k dispozici 'Obálková metoda' a 'Smíšená metoda'.
- Výčtová metoda: Všechny kombinace zatížení v rámci návrhové situace se počítají jednotlivě za sebou. To obvykle vede k nejpřesnějším výsledkům, ale může to za určitých okolností vést k delší době výpočtu.
- Obálková metoda: Nejprve se vypočítají obálkové vnitřní síly, které vyplývají z extrémních hodnot pro návrhovou situaci. Obálka se pak použije pro posouzení. To obvykle vede ke kratší době výpočtu, ale za určitých okolností může ve srovnání s výčtovou metodou vést k nehospodárnému posouzení.
- Smíšená metoda: Obě výše popsané metody se kombinují. Zde máte možnost upravit 'počet variant' jako mezní hodnotu, při které se přepíná mezi výčtovou metodou a obálkovou metodou. S výchozí hodnotou 20 program používá výčtovou metodu, dokud je počet „variant výsledků“ menší než 20. Pokud je počet variant v rámci návrhové situace větší nebo roven 20, použije se obálková metoda, aby se ušetřil čas výpočtu. Nastavení můžete provést zvlášť pro pruty a plochy.
Optimalizace - maximální přípustné využití (v přípravě)
Koncepce posouzení je založena na metodě posouzení. To znamená, že zadáte průřez a výztuž a program s těmito zadáními provede posouzení. Pro budoucí vývoj RFEMu a RSTABu je plánována také optimalizace průřezů a zadání výztuže. Přitom se usiluje o určité kritérium posouzení nebo stupeň využití pro jednotlivá posouzení. Můžete také zadat hodnotu odlišnou od '1.00', která může být menší nebo větší, abyste ovlivnili cíl optimalizace.
Ukládání výsledků
U prutů můžete určit, zda se výsledky mají ukládat pro jednotlivá x-místa prutu ('Podle místa') nebo pouze pro prut jako celek ('Podle objektu'). Posledně uvedené vyžaduje méně času, ale ztěžuje podrobné vyhodnocení ve výsledkových tabulkách.
U ploch můžete určit, zda se výsledky mají ukládat pro každý uzel sítě KP resp. bod rastru a každé posouzení ('Podle místa') nebo zda se pro každé posouzení má uložit pouze výsledek rozhodujícího místa v ploše ('Podle objektu').
Nastavení vyhlazení pro výpočet výsledkového prutu
Výsledkový prut integruje vnitřní síly prutů, ploch nebo objemových těles. Pro posouzení v addonu můžete řídit, jaké nastavení vyhlazení se použije při integraci výsledků. V seznamu jsou k dispozici následující možnosti:
- Konstantní v prvcích sítě
- Neprůběžné
- Průběžné v rámci ploch/objemových těles (výchozí nastavení)
- Průběžné v rámci sad ploch/sad objemových těles, jinak v rámci ploch/objemových těles
- Průběžné v rámci všech ploch/objemových těles
Jednotlivé možnosti jsou popsány v kapitole Vyhlazení výsledků manuálu k RFEMu.
Zobrazit výsledky
Zaškrtávací políčko řídí, zda se výsledky posouzení zpracovávají pro každou návrhovou situaci. Ve výchozím nastavení je deaktivováno, aby práce ve výsledkových tabulkách probíhala bez dlouhých čekacích dob.
Vypočítat výsledky
Pomocí této možnosti můžete řídit, zda se při posouzení ploch mají použít místa uzlů sítě KP nebo body rastru (viz kapitola Výsledky podle ploch manuálu k RFEMu).
Obě možnosti seznamu se týkají výsledků v tabulkách a v detailech posouzení: Můžete jimi řídit, zda se mají zobrazovat hodnoty uzlů sítě nebo body rastru. Rastr ploch představuje zobrazení nezávislé na síti KP ve výsledkových bodech s pravidelnými vzdálenostmi (viz kapitola Plochy manuálu k RFEMu). Tyto možnosti nemají vliv na grafické výsledky.
Interakční diagram
Zde můžete zadat parametry, které se mají použít pro zobrazení výsledků detailů posouzení jako interakční diagram.
Životní cyklus výsledků
Výsledky posouzení betonu se vymažou, jakmile provedete změnu ve vstupních datech. Tím je zajištěno, že posouzení vychází ze správných okrajových podmínek. V některých případech však může být smysluplné výsledky zachovat, například pokud upravíte stávající výztuž a chcete ještě vidět výsledky předchozího výpočtu – nepokrytou výztuž. V tomto případě deaktivujte zaškrtávací políčko, abyste zabránili úplnému přepočtu výsledků betonu.
