Sie haben zwei Möglichkeiten, RWIND 3 zu starten. Das Programm kann entweder direkt gestartet oder indirekt aus den Anwendungen RFEM 6 bzw. RSTAB 9 heraus angewendet werden.
Programm RWIND 3
Starten Sie das Programm mit einem Doppelklick auf das Symbol RWIND 3.xx auf Ihrem Desktop.

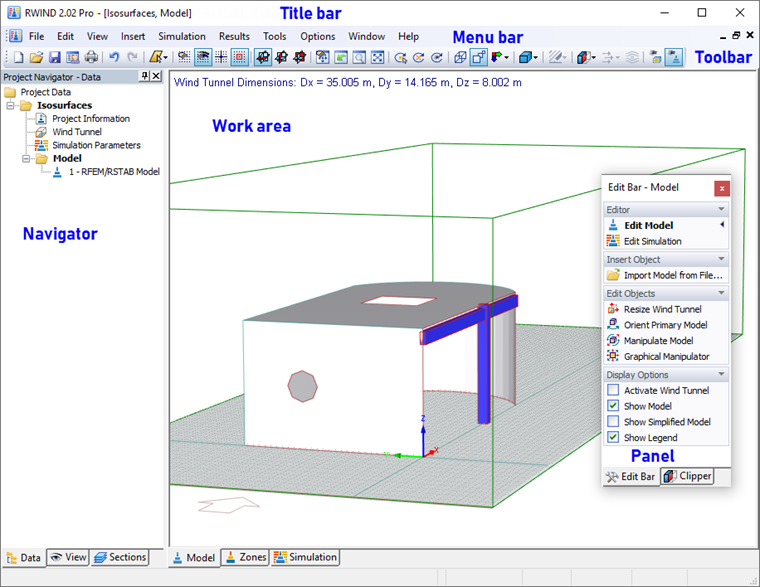

Wenn Sie eines der bei der Installation mitgelieferten Beispielbeispiele öffnen, erscheint das Programmfenster wie im Bild Programm RWIND 3. Die wichtigsten Bereiche der Benutzeroberfläche sind mit ihren Bezeichnungen markiert.
RFEM 6 / RSTAB 9
Öffnen Sie eine Modelldatei in RFEM 6 oder RSTAB 9. Erzeugen Sie dann mit der Schaltfläche

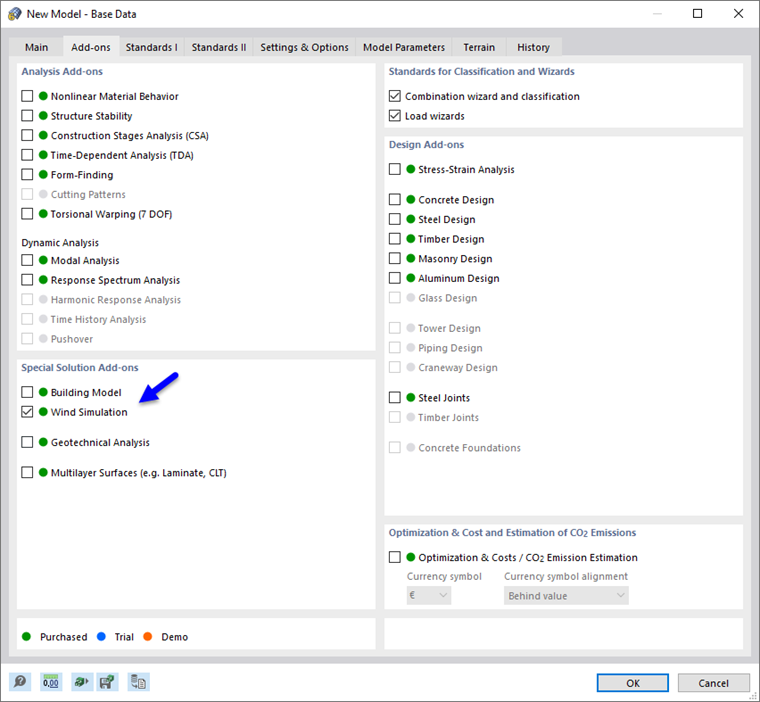

Sie rufen den Dialog "Basisangaben" auf. Alternativ wird der Eintrag Basisangaben im Menü Datei benutzt. Wird ein neues Modell angelegt, öffnet sich automatisch der Dialog "Basisangaben". Wählen Sie dort das Register Add-Ons.
Um das Add-On RWIND 3 zu aktivieren, wählen Sie im Bereich "Sonderlösungs-Add-Ons" die Option Windsimulation. Ein grüner Punkt neben der Bezeichnung symbolisiert, dass eine Lizenz für das Add-On RWIND 3 vorhanden ist. Ein oranger oder blauer Punkt bedeutet, dass Sie RWIND 3 im Demo-Modus oder als Testversion mit eingeschränkter Funktion verwenden können.
Info
Nachdem Sie auf die Schaltfläche
erfolgt der Zugang zu RWIND 3 über die Analyseeinstellungen und die Eigenschaften eines Lastfalls.
Einstellungen der Windsimulationsanalyse

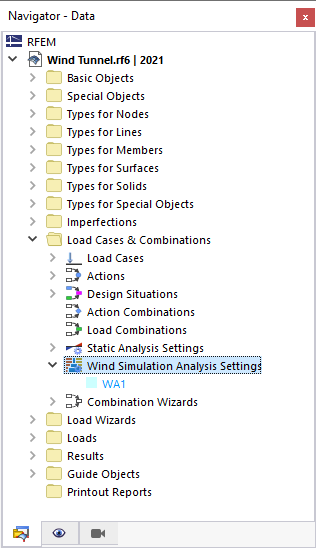

Im Ordner "Lastfälle und Kombinationen" des Navigators wurde der Punkt Windsimulationsanalyse-Einstellungen hinzugefügt. Es verwaltet die verschiedenen Einstellungen zur Windanalyse (WA), die Sie für Ihr Modell festlegen können.
Der Dialog 'Windsimulationsanalyse-Einstellungen bearbeiten' ist im Kapitel Windsimulationsanalyse-Einstellungen beschrieben.
Windsimulationsanalyse-Typ des Lastfalls

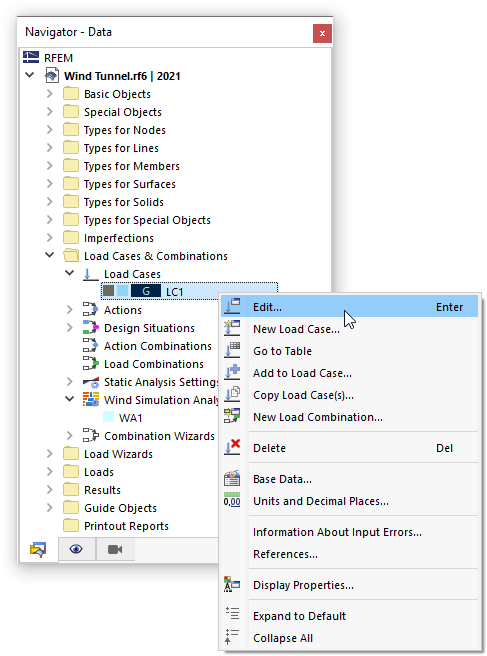

Um eine Windsimulationsanalyse für einen Lastfall durchzuführen, weisen Sie ihm diesen spezifischen Analysetyp zu. Öffnen Sie die Eigenschaften eines Lastfalls mit einem Doppelklick im Navigator. Alternativ benutzen Sie das Kontextmenü.
Wählen Sie im Dialog "Lastfälle und Kombinationen" in der Liste "Analysetyp" die Option Windsimulation.
Dadurch werden die Unterregister "Windsimulation" und "Windkanal" hinzugefügt, in denen Sie die Daten für die CFD-Analyse definieren können. They are described in Chapter Wind Simulation.
