Steuerelemente in Grafik

Maussteuerung

Die Mausfunktionen entsprechen den Windows-Standards: Wird ein Struktur- oder Lastobjekt mit der linken Maustaste angeklickt, so wird es selektiert. Doppelklicken Sie das Objekt, um den Dialog "Modell bearbeiten" aufzurufen. Diese Funktionalität können Sie nicht nur für die Grafikobjekte im Arbeitsfenster, sondern auch für die Objekteinträge im Navigator nutzen.

Mit gedrückter Strg-Taste können Sie mehrere Objekte durch Anklicken nacheinander selektieren. Mit gedrückter Umschalt-Taste lässt sich ein Objekt wieder aus der Selektion entfernen.

Tipp

Selektierte Objekte können Sie in der Grafik durch Drag-and-drop verschieben oder bei gedrückter Strg-Taste auch kopieren.

Wenn Sie ein Objekt mit der rechten Maustaste anklicken, rufen Sie dessen Kontextmenü auf. Es bietet Ihnen objektbezogene Befehle und Funktionen an. Kontextmenüs stehen nicht nur in der Grafik, sondern auch im Navigator zur Verfügung.

Wenn Sie am Mausrad drehen, vergrößern oder verkleinern Sie das dargestellte Modell. Die aktuelle Mauszeigerposition dient dabei als Zentrum des Zoombereichs.

Mit dem gedrückten Scrollrad kann die Ansicht verschoben werden. Wenn Sie dabei zusätzlich die Strg-Taste gedrückt halten, können Sie die Ansicht drehen. Das Rotieren ist auch mit dem Scrollrad und gedrückter rechter Maustaste möglich.

Einige Anzeigemöglichkeiten der Maus sind mit einem Maussymbol gekennzeichnet, siehe #TableMouseIcons unten.

Verschieben Bühne verschieben, Scrollrad drücken
Drehen Situation rotieren, Mausrad + rechte Maustaste drücken (Strg + Mausrad)
Zoomen Zoomen Sie mit gedrückter shift-Taste + Mausrad

Ansichts-Schaltflächen

Über die Funktionen der Symbolleiste kann schnell und einfach zwischen den Standardansichten gewechselt werden.

Ansichtsoptionen

Die Schaltflächen haben folgende Funktionen:

Ansicht einstellen Ansicht festlegen
Vorherige Ansicht Zeigt die vorherige Ansicht an
Zoomen mittels Rechteck Zoomen Sie mit einem Rechteck auf ein beliebiges Objekt in der Ansicht
Alles anzeigen Sehen Sie sich alle Modelle in der Ansicht an
Rotationsmittelpunkt wählen Rotationszentrum wählen
Rotationsmittelpunkt zurücksetzen Den Rotationsmittelpunkt auf die Standardposition zurücksetzen
Rotationsmittelpunkt ein-/ausblenden Rotationszentrum ein-/ausblenden
Isometrische Ansicht Isometrische Ansicht
Perspektivische Ansicht Perspektivische Ansicht

Info

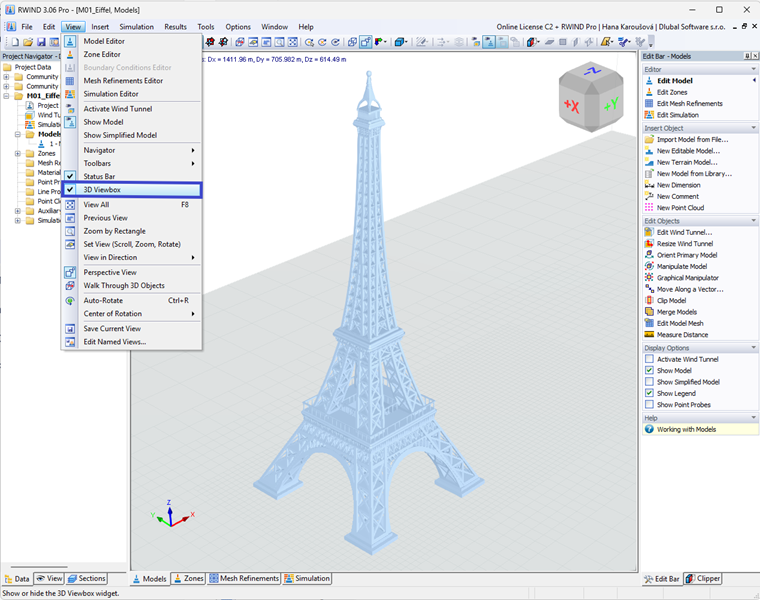

Im Menü 'Ansicht' können Sie das Modell in x-, y-, z-Richtung (auch in umgekehrter Richtung) betrachten und die Ansicht speichern oder bearbeiten.

Rendering

Es bestehen verschiedene Möglichkeiten, um das Modell grafisch darzustellen. Über die Listenschaltfläche können Sie schnell zwischen drei elementaren Anzeigearten wechseln.

Die Funktionen der Schaltflächen sind wie folgt:

Volumenmodell Stellt das gerenderte Modell als Vollmodell dar
Transparentes Modell Stellt das gerenderte Modell in transparenter Ansicht dar
Drahtmodell Zeigt das Linienmodell an
