A geometria dos objetos de modelo é definida por linhas. As linhas são essenciais para criar superfícies, barras e sólidos. Ao introduzir graficamente barras ou superfícies, as linhas são criadas automaticamente.

Cada linha é definida por um nó inicial e um final. Para definir tipos complexos de linhas, são necessários nós intermédios.

O número da linha é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.

Informação

Pode ajustar a ordem da numeração das linhas a qualquer momento utilizando as funções de renumerar no menu Ferramentas .

Geral

O separador Geral gere os parâmetros de linha mais importantes.

Tipo de linha

Estão disponíveis vários tipos de linha para seleção na lista.

Linha singular / Polilinha

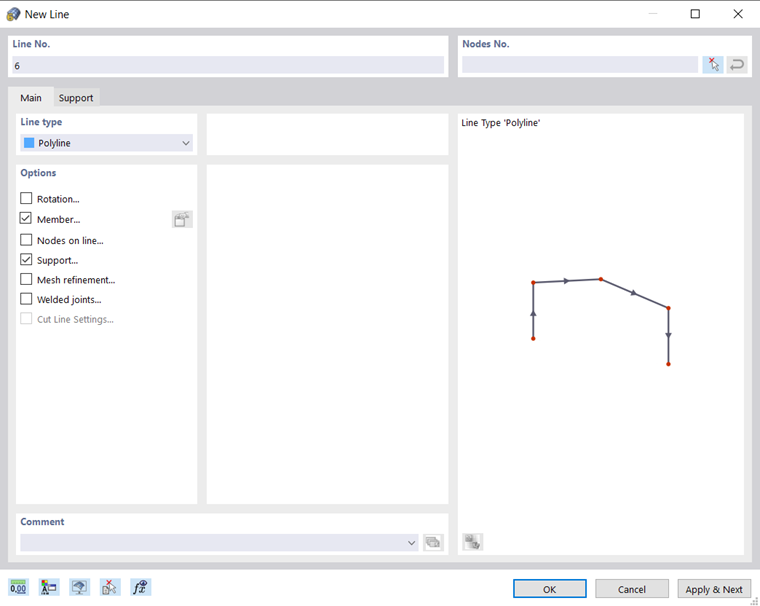

A caixa de diálogo 'Nova linha', que aparece quando é utilizado o menu pendente, é apresentada na imagem {%>

#image020964 Nova linha]]. A imagem acima apresenta o diálogo de entrada para a entrada gráfica da caixa, o qual é iniciado com o Nova linha .

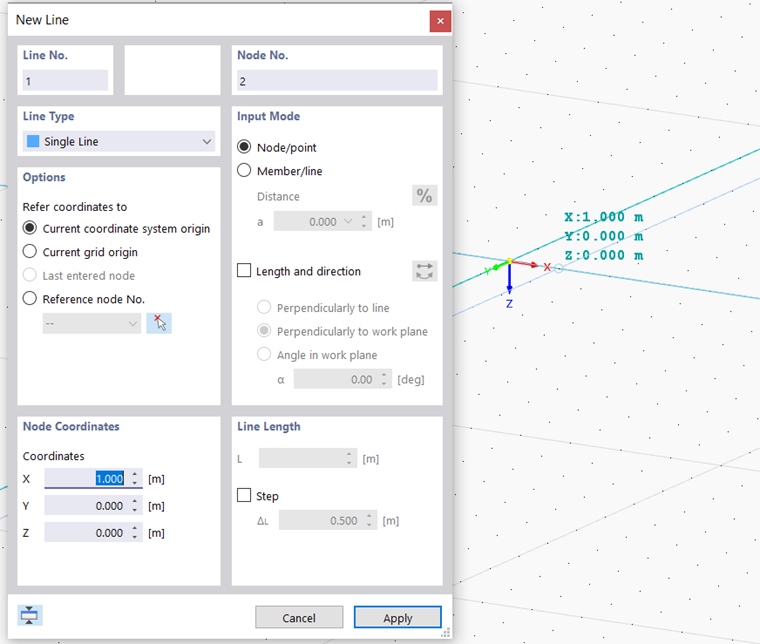

Uma linha singular é definida por um nó inicial e um nó final. Representa uma ligação direta entre os dois nós.

Uma polilinha é uma cadeia poligonal constituída por vários segmentos de linha rectas. Por isso, a caixa de diálogo (ver a imagem Nova linha) apresenta os números dos nós intermédios, além dos nós inicial e final. Por razões de simplicidade, as linhas singulares também são geridas como polilinhas.

Quando introduz graficamente polilinhas, os nós, pontos de grelha ou objetos de ajuste já existentes podem ser selecionados como nós de definição. No entanto, também é possível definir nós livremente no plano de trabalho.

Sugestão

Utilize a função "Gerar superfícies a partir de células" no menu de atalho das linhas selecionadas para criar superfícies graficamente.

Arco

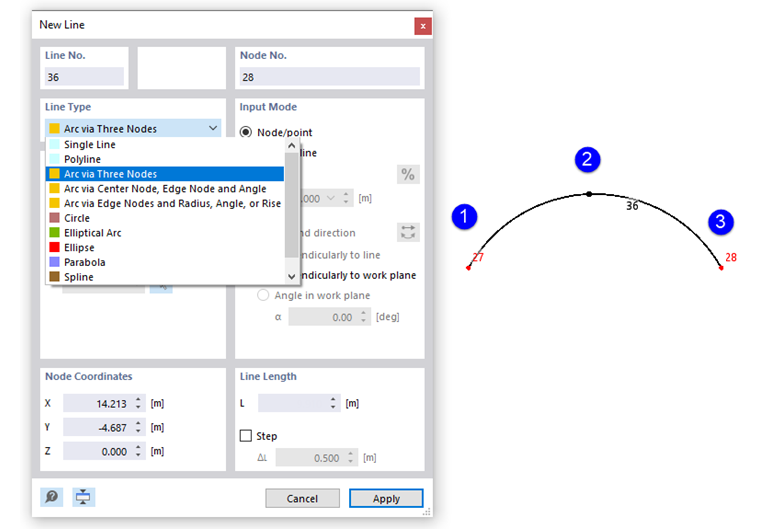

Um arco é definido por três nós. No separador 'Arco', é possível introduzir o nó inicial P1, o nó final P2 e o ponto de controlo P3, selecioná-los graficamente ou criar novos. O gráfico ilustra a ordem dos nós.

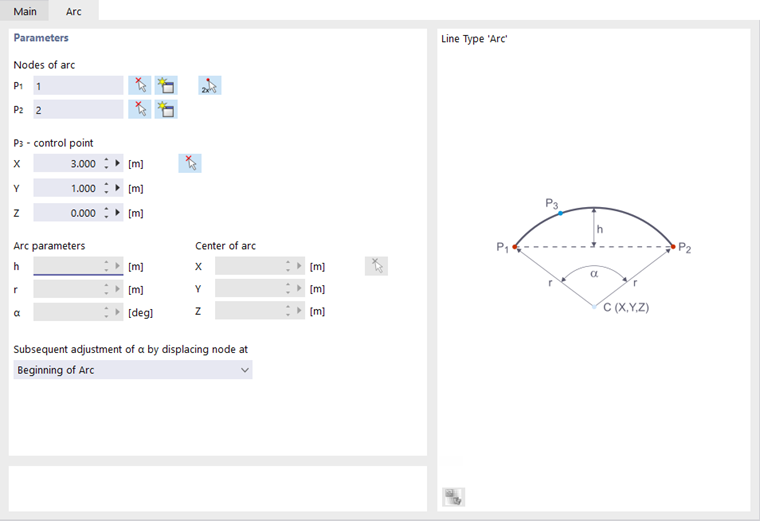

Com base nestes três nós, o RFEM determina os 'parâmetros do arco': a elevação h, o raio r, o ângulo de abertura α e o centro do arco. Se altera um parâmetro, as coordenadas do nó serão ajustadas em conformidade. Ao alterar o ângulo de abertura, pode utilizar a lista para definir qual dos três nós de definição deve ser movido.

Quando define graficamente o arco utilizando as barras Nova linha Para definir os nós graficamente, pode selecionar os nós diretamente na janela de trabalho ou definir novos nós.

Círculo

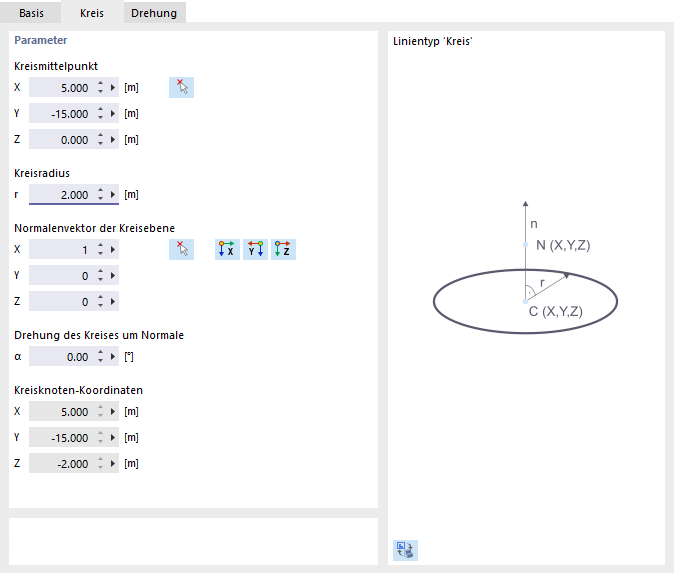

Um círculo é definido pelo seu centro e raio. No separador 'Círculo', pode introduzir ou definir graficamente as coordenadas do centro do círculo e especificar o raio do círculo. O vector normal controla o plano no qual o círculo é gerado. Pode utilizar os botões para selecionar este vetor para especificar um plano inclinado ou definir um dos eixos globais. A rotação do círculo sobre a normal define o ponto de controlo na linha do círculo. As suas coordenadas são especificadas nos últimos três campos.

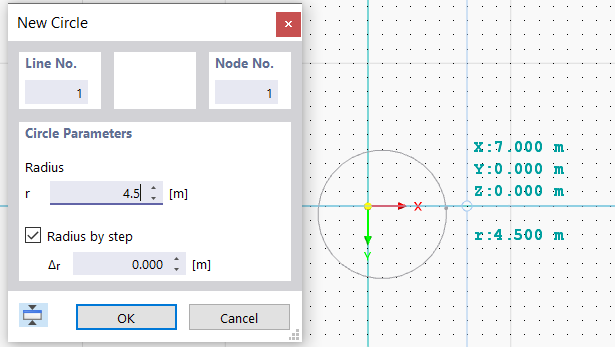

Quando define graficamente o círculo utilizando as barras Novo círculo No botão, pode definir o centro e o raio na janela de trabalho através do clique nos pontos correspondentes.

Arco elíptico

Este tipo de linha pode ser utilizado para criar uma secção cónica. Defina três pontos de controlo para a elipse e o ângulo do arco no separador 'Arco elíptico' (ver a imagem Parâmetros do arco).

Elipse

Para definir uma elipse, são necessários três nós. Para definir o eixo principal da elipse, pode introduzir os dois nós P1 e P2 graficamente ou define os nós no separador "Elipse". O ponto de controlo P3 descreve o comprimento do eixo menor.

Parábola

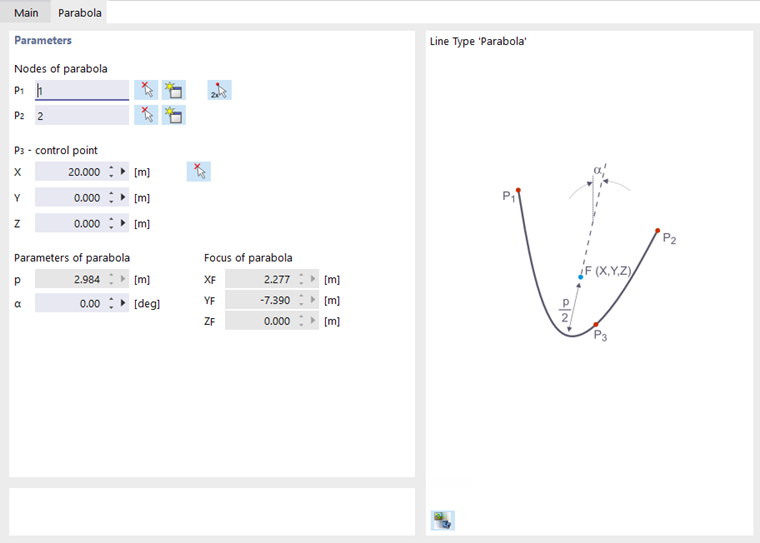

Este tipo de linha pode ser utilizado para criar uma secção cónica. Defina os dois nós finais da parábola e o ponto de controlo no separador 'Parábola'. Com base nesta informação, o RFEM determina os parâmetros da parábola e o foco.

Spline

As splines podem ser utilizadas para modelar qualquer tipo de curva. Para isso, utilize o botão Selecione individualmente botão na secção 'Nó nº' para seleccionar os nós da linha curvada um após o outro.

Se o utilizador define a spline graficamente com Nova Spline pode especificar ou redefinir os nós na janela de trabalho com um clique.

NURBS

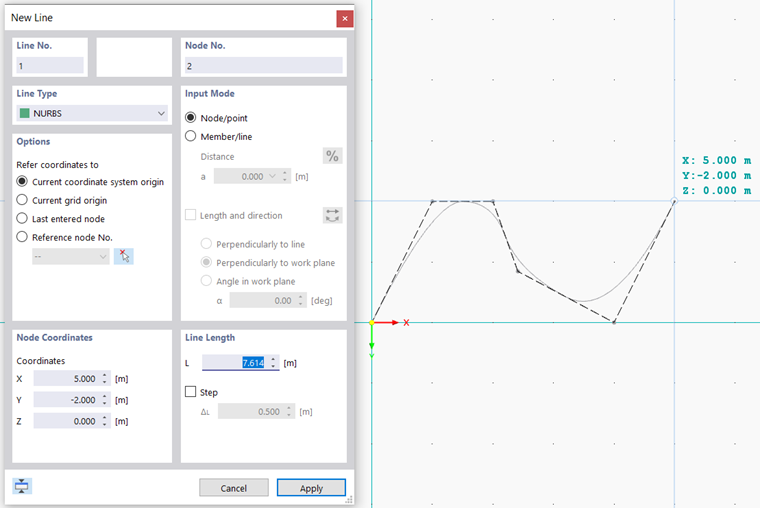

As NURBS ( splines de base racional não uniformes ) são necessárias para a modelação de superfícies de forma livre. As NURBS são splines cujos pontos de controlo não se encontram na curva em si. Pode definir NURBS graficamente definindo os pontos de controlo um a um com um clique do rato.

Rotação

O separador Rotação oferece várias opções para rodar a linha. Se a opção 'Ângulo' estiver definida, especifique o ângulo β para o qual o eixo local x da linha deve ser rodado. Um valor positivo causa uma rotação no sentido horário ao longo do eixo x positivo.

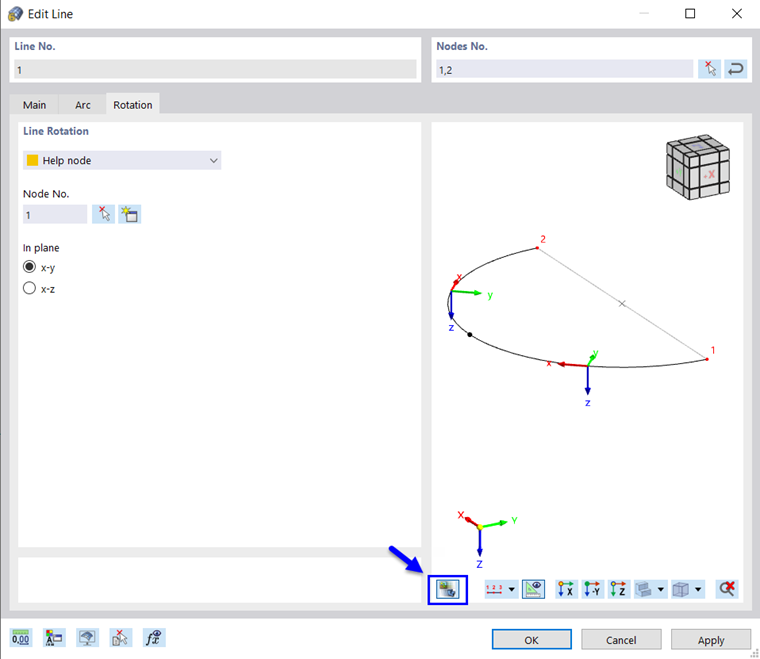

O sistema de eixos da linha também pode ser alinhado a um 'nó de ajuda'. Pode seleccionar este nó graficamente ou criar um novo. De seguida, introduz o plano de referência x-y ou x-z.

#banner@text#Pode utilizar o #iUtilize o botão mage

Nós na linha

Este tipo de nó pode ser utilizado para definir os nós na linha sem dividir a linha (ver Figura Knoten auf Linie definieren ).

apoio

Um apoio de linha pode ser atribuído a qualquer linha (ver capítulo Apoios de linha).

Refinamento de malha

A linha pode ser discretizada adequadamente através de refinamentos de malha (ver o capítulo Refinamentos de malha de linha).

Ligações soldadas

Se várias superfícies estiverem ligadas rigidamente à linha através de soldaduras, o tipo de ligação pode ser descrito em detalhes (ver capítulo Ligações com soldadura de linha).

Configuração de linha de corte

A caixa de seleção fica disponível quando são criadas (em preparação) superfícies de membrana para o módulo "Padrão de corte". Desta forma, podem ser feitas especificações para as linhas de corte dos cortes de membrana.
