Struttura

Impostazioni e opzioni

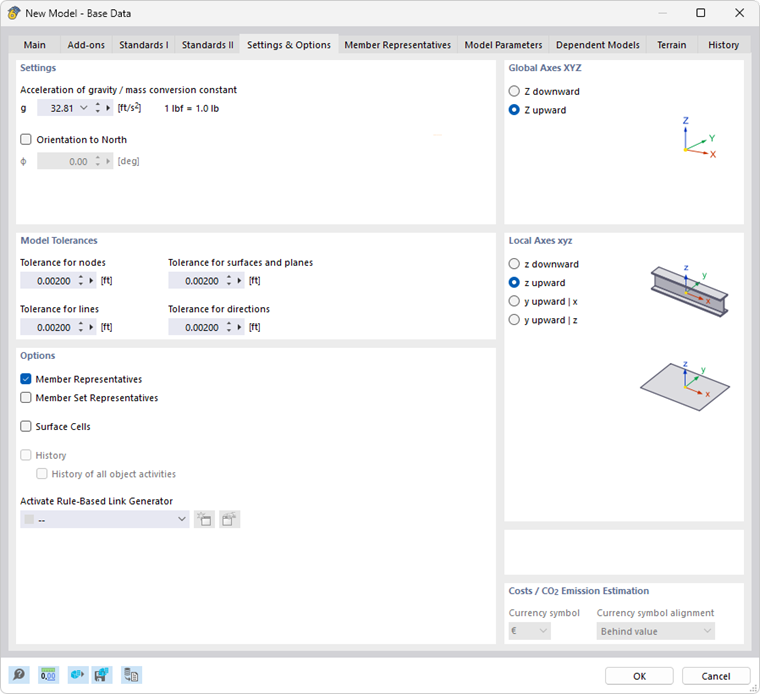

Nel registro Impostazioni e opzioni puoi modificare il valore dell'accelerazione terrestre, le tolleranze geometriche degli oggetti e l'orientamento degli assi.

Impostazioni

In questa sezione puoi verificare il valore dell'accelerazione di gravità 'g'. È utilizzato per il calcolo del peso proprio delle aste e delle superfici, la conversione delle masse ("costante di conversione di massa") e per le analisi dinamiche. È inizialmente impostato il valore approssimativo di 10,00 m/s2, che puoi adeguare se necessario.

Lorientamento verso nord' descrive la posizione del modello rispetto al punto cardinale principale. È preimpostato un orientamento di 0°, che corrisponde a un allineamento nord lungo l'asse globale X. Se desideri modificare l'orientamento del modello, seleziona il campo di controllo e inserisci l'angolo Φ.

Suggerimento

Nella FAQ freccia nord e orientamento nord viene spiegato come impostare l'orientamento verso nord e rendere graficamente il nord.

Tolleranze del modello

Durante la modellazione o l'importazione di dati da un programma CAD, possono verificarsi lievi differenze geometriche negli oggetti del modello. RFEM corregge automaticamente queste discrepanze se alcune distanze sono inferiori a determinati limiti. In questo modo, nodi molto vicini vengono uniti, linee o aste fuori dai piani vengono integrate nelle superfici, o linee e aste leggermente inclinate vengono classificate come verticali.

Le tolleranze preimpostate sono adatte per la maggior parte dei modelli. Per modelli di piccole dimensioni può essere necessario adeguare le tolleranze di conseguenza.

Suggerimento

I suggerimenti dei campi spiegano come le tolleranze influenzano il modello.

Opzioni

Le opzioni di questa sezione controllano se nel modello vengono utilizzati i cosiddetti "rappresentanti" per aste e insiemi di aste o "celle di superfici".

Se i campi di controllo per 'rappresentanti di asta' e 'rappresentanti di insiemi di aste' sono attivi, sono disponibili le schede aggiuntive Assistente rappresentanti di asta e Assistente rappresentanti di insiemi di aste nel dialogo. Se il campo di controllo 'celle di superfici' è selezionato, il programma riconosce automaticamente le sottozone chiuse delle superfici. Questo tipo di oggetto è descritto nel capitolo Celle di superfici.

La lista 'Attiva generatore di accoppiamento basato su regole' offre la possibilità di utilizzare un generatore per accoppiare oggetti modello non connessi. Questa funzione è descritta nel capitolo Generatore di accoppiamento basato su regole. Con il pulsante Nuovo puoi creare un nuovo generatore, con il pulsante Modifica modificare la voce selezionata nella lista.

Assi globali XYZ

Questa sezione regola l'orientamento dell'asse globale Z. Nelle applicazioni CAD, l'asse Z è solitamente rivolto verso l'alto; nei programmi di calcolo strutturale, verso il basso. Per il calcolo, ciò non fa differenza.

Se Z è rivolto verso l'alto, nella funzione 'peso proprio attivo' nel caso di carico (vedi capitolo casi di carico ) viene automaticamente applicato il fattore -1.0 in Z.

Assi locali xyz

Nelle norme, le denominazioni degli assi delle aste sono regolate diversamente. Puoi definire qui come sono orientati gli assi principali delle aste z o y e l'asse delle superfici z, per adattare i sistemi di assi locali alle convenzioni regionali.

La posizione degli assi locali delle aste e delle superfici è illustrata nei grafici della sezione.
