Каждую графику, которую вы добавили в протокол результатов, можно там переместить в другое место, скопировать или изменить впоследствии.
Перемещение графики

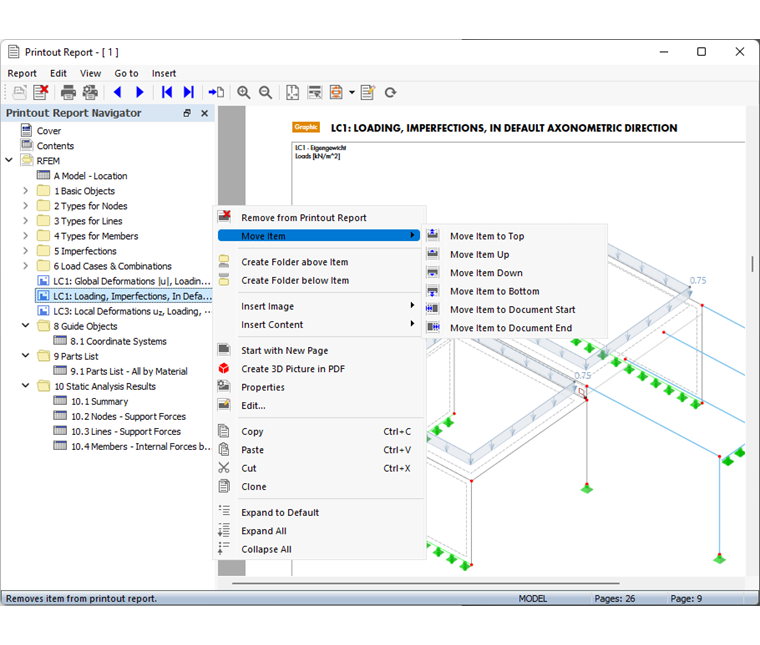

Чтобы изменить положение графики, перетащите запись в навигаторе (drag-and-drop) в нужное место. Или воспользуйтесь контекстным меню записи навигатора.
Копирование или клонирование графики
В контекстном меню графики (запись навигатора или рисунок) доступны два варианта создания копии.
- Копировать: Графика копируется в буфер обмена. Затем вы можете вставить копию в другом месте с помощью функции 'Вставить' в контекстном меню или комбинации клавиш Ctrl + V.
- Клонировать: Копия графики вставляется непосредственно после оригинала.
Настройка свойств графики

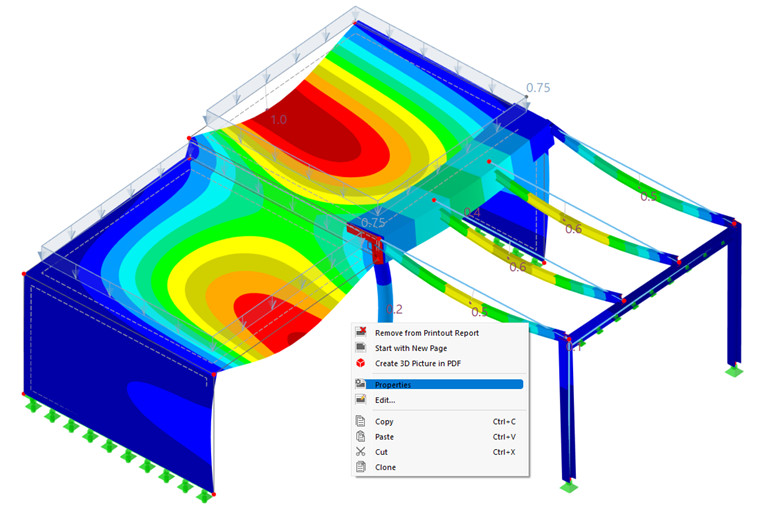

Если вы хотите переименовать графику или изменить макет, настройте 'Свойства' рисунка. Эта функция доступна в контекстном меню графики и записи навигатора.
Появится диалоговое окно 'Свойства рисунка' с общими параметрами макета графики. Они показаны на рисунке Графический режим печати . Внесите в нем необходимые изменения.
Изменение графики
Если вы хотите изменить угол обзора графики или настроить отображаемые на рисунке объекты, нагрузки или результаты, вам не нужно выводить графику на печать повторно. Используйте пункт 'Редактировать' в контекстном меню навигатора или графики (см. рисунок выше), чтобы открыть диалоговое окно Редактирование рисунка протокола результатов.
В рабочем окне RFEM вы можете не только настроить область давления, но и задать другой участок или выбор объекта, а также изменить случай нагрузки или тип результата. После настройки вида подтвердите изменения, нажав OK.
Блокировка графики

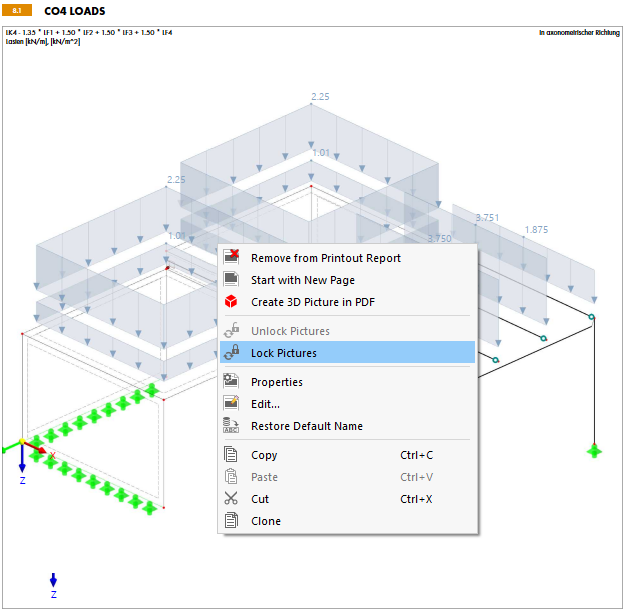

Каждая графика сохраняется как динамическое изображение. Таким образом, графика автоматически обновляется при изменениях в модели или результатах. Если в протоколе результатов возникают проблемы с производительностью из-за графики, вы можете отключить динамическое обновление с помощью контекстного меню Заблокировать рисунки или кнопки
на панели инструментов.
Блокировку графики можно снова снять через ее контекстное меню. После этого она снова будет обрабатываться динамически и, при необходимости, создана заново.
С помощью кнопки
можно заблокировать всю графику одновременно, а с помощью кнопки
— снять блокировку. Таким образом, вам не нужно выбирать графику по отдельности.
Если при редактировании протокола результатов вы используете заблокированные рисунки, в конце можно обновить всю графику с помощью кнопки
.
Настройка серийной печати
Вы можете впоследствии заменить, удалить или добавить рисунки, сохраненные в Серийная печать. Для этого в меню протокола результатов Редактировать выберите функцию Редактировать серийную печать. Или воспользуйтесь кнопкой на панели инструментов.
Появится диалоговое окно 'Редактировать серийную печать'. Выберите нужную серийную печать, соответствующая графика будет выделена в навигаторе.
Нажав OK, вы откроете диалоговое окно 'Редактировать серийную печать'. Здесь вы можете изменить набор графики.
После внесения изменений перейдите на вкладку 'Действия с рисунками'. Она предоставляет обзор графики, которая будет добавлена или удалена.
