Результаты по поверхностям и объему выводятся в узловых точках поверхностей и узлах КЭ-сети (см. раздел Результаты на поверхностях). Если вам необходимо получить значения в определённых точках, вы можете определить произвольные точки для отображения результатов и назначить их соответствующим поверхностям или объёмным телам (в стадии подготовки).
С помощью кнопки
на панели инструментов можно установить точку результата непосредственно на модель.
Категории

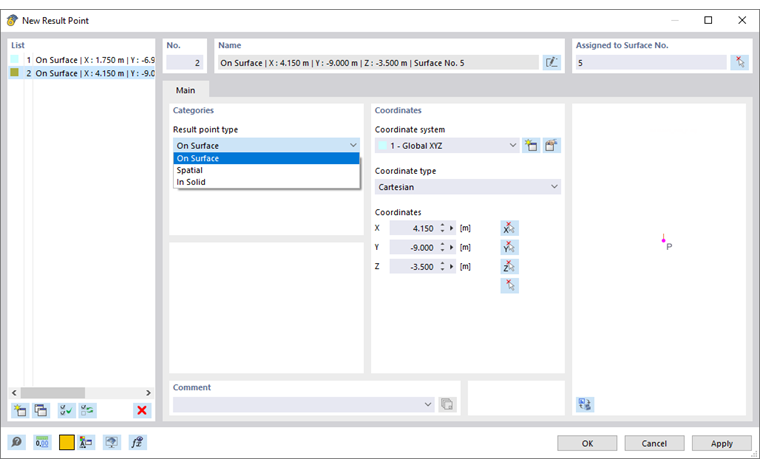

Выберите из списка объект, для которого вам необходима точка результата:
- На поверхности: для результатов по поверхностям
- Пространственно: для результатов в симуляции ветра с RWIND
- В объёмном теле: для результатов по объёму (в стадии подготовки)
Координаты
Установите 'Систему координат', оси которой будут использоваться для точек результата. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки
.
Затем укажите 'Координаты' точки результата. Кнопкой
можно также графически определить точку.

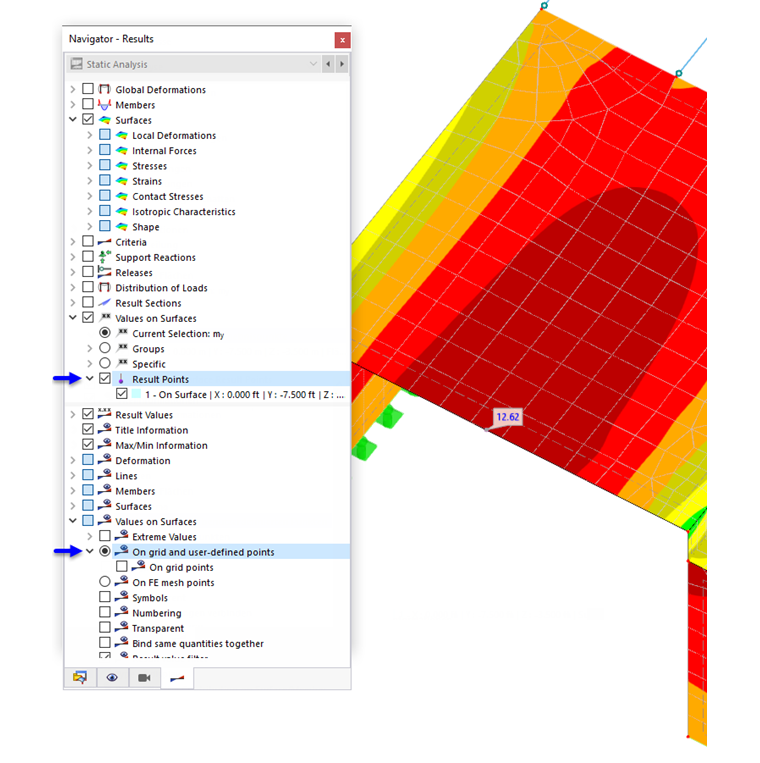

После расчёта вы можете просматривать значения в пользовательских точках результата с использованием соответствующих функций 'Навигатор - Результаты'.
