Пользовательские виды

Вы можете сохранить конкретный вид модели или текущую видимость в качестве пользовательского вида. Пользовательские виды позволяют сохранять определенные углы обзора, увеличенные изображения, части модели и настройки в Навигаторе - Отображение, чтобы вы могли использовать их для ввода данных или для оценки. Пользовательские представления управляются в Навигаторе - Представления .

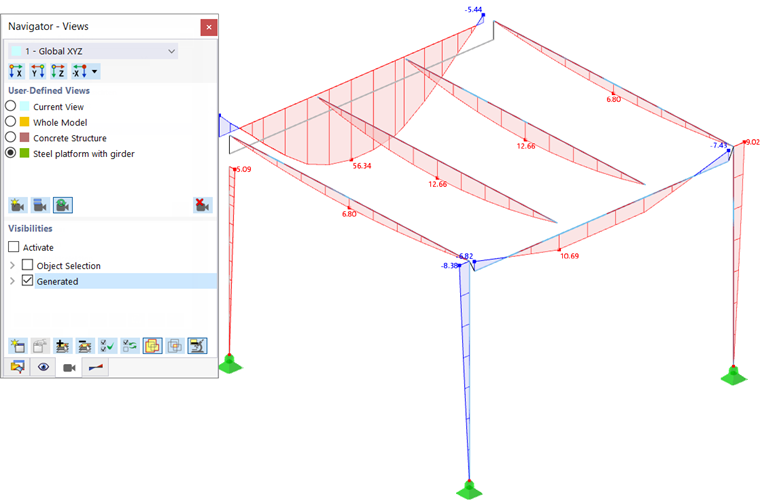

01 ' Навигатор - виды ' с пользовательскими видами

Чтобы сохранить текущий вид, нажмите кнопку в навигаторе ' Пользовательские виды '. Затем задайте имя представления в диалоговом окне ' Новое пользовательское представление '.

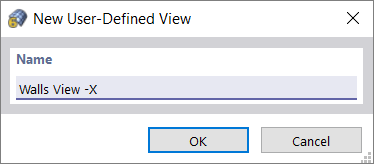

03 Определение имени пользовательского вида

После нажатия кнопки «OK» представление добавляется в список пользовательских представлений. Когда кнопка активирована (настройка по умолчанию), вы можете переключаться между видами, щелкая в поле выбора .

Кнопки под списком просмотра имеют следующие функции:

1. table.uni #

ширина = 10%|ширина = 80%
|Создает новое пользовательское представление из текущего представления
|Заменяет выбранный (не активированный) вид на текущий вид
|Управляет возможностью обновления представления с помощью полей выбора
|Удаляет выбранный пользовательский вид

1. /#

Например, чтобы добавить или удалить объекты на виде, выполните следующие действия:

• Задайте вид.
• Отключите автоматическое обновление, щелкнув по кнопке , чтобы оно отображалось без рамки.
• Отрегулируйте вид.
• Сохраните измененный дисплей с помощью кнопки .
• Повторно активируйте кнопку , чтобы можно было переключаться между видами.

Используйте кнопки в верхней части навигатора, чтобы быстро задать угол обзора по умолчанию. Кнопки описаны в главе Графический элемент управления . Если вы хотите применить для осей пользовательскую систему координат , вы можете выбрать ее в списке систем координат.

Точка зрения для просмотра

Точка обзора модели называется ' точкой обзора '. Этот параметр вида управляется в диалоговом окне ' Изменить позицию ', к которому можно получить доступ через меню « Вид » → « Положение ».

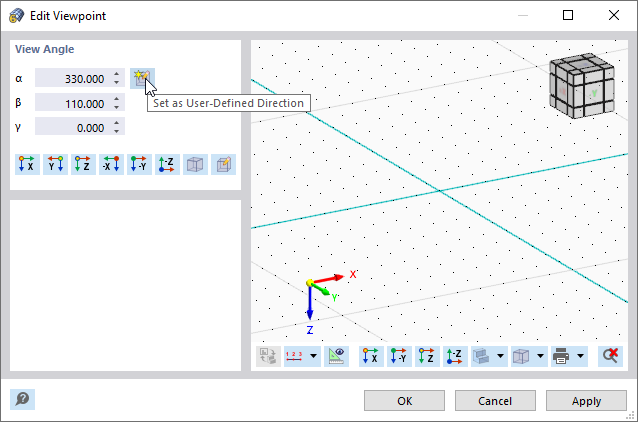

13 Изменить точку просмотра

Для модели установлен текущий вид как ' угол обзора '. Это определяется углами α, β и γ, которые вы можете проверить здесь и отрегулировать при необходимости.

Если вы хотите сохранить текущее положение как пользовательскую точку обзора, нажмите кнопку (см. Изображение выше). После выхода из диалога, вы можете активировать этот пользовательский угол обзора с помощью кнопки на панели инструментов (см. Изображение # extbookmark manual|image036668|Просмотреть кнопки #).

Вы можете использовать другие кнопки в разделе ' Угол обзора ', чтобы задать один из стандартных видов.
