Представители наборов стержней являются шаблонами для наборов стержней, имеющих идентичные свойства в отношении материала, сечения, типа и длины стержня, а также типа набора стержней. Функция соответствует возможностям, описанным для элементов в главе Представители элементов .

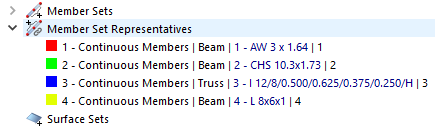

Представители не создаются вручную, а автоматически создаются программой RFEM на основе свойств наборов стержней, доступных в модели. Они перечислены в навигаторе.
.png)
По умолчанию RFEM создает представителей по следующим критериям:
- Материал стержня
- Сечение стержня
- Тип линии
- Тип стержня
- длина стержня
- Тип блока стержней
- ориентация стержня
Мастер представляющий набор элементов , позволяет уточнить упомянутые критерии. Этот мастер находится в диалоговом окне ' Общие данные модели ', ' Представители набора элементов ', которое можно открыть с помощью кнопки
или с помощью ' Представителей набора элементов ' контекстное меню в навигаторе (сравните картинку # extbookmark manual |image025458 |' Представители участников ' - контекстное меню #).
Вы можете проверить свойства представителя в диалоговом окне ' Изменить представителя набора стержней '. Откройте диалоговое окно с помощью функции контекстного меню Изменить или дважды щелкнув запись навигатора.
' Список ' предоставляет обзор всех представителей модели. В разделе диалога 'Наборы элементов' отображаются номера наборов элементов, которые имеют одинаковые свойства и назначены выбранному представителю.
На вкладке База вы можете увидеть информацию о ' | Аналитическая проверка ' для представителя, имеющего отношение к статическому анализу. ' Сводка ' показывает, среди прочего, общую массу наборов стержней, включенных в представителя.
